第 6 章 例 1 ：圆形元件模板的创建 第 4 部 XP-141E 系统手册 4-6-4 Edition 1.0 9. 由于例 1 的元件是圆形元件， 在 [Line Param eter] 窗口上单击 [Angle ] 键右边的 [:] 后， 定位查找线会自动和各边界垂 直地画出。 对元件定位所必要的引脚或外形部分 (edge) 单击后，可以以 [Pair] 的形式画出定位 查找线。此外， 由于例 1 的元件没有 引脚， 可 适当确…
第 4 部第6 章 例 1：圆形元件模板的创建
Edition 1.0 4-6-3 XP-141E 系统手册

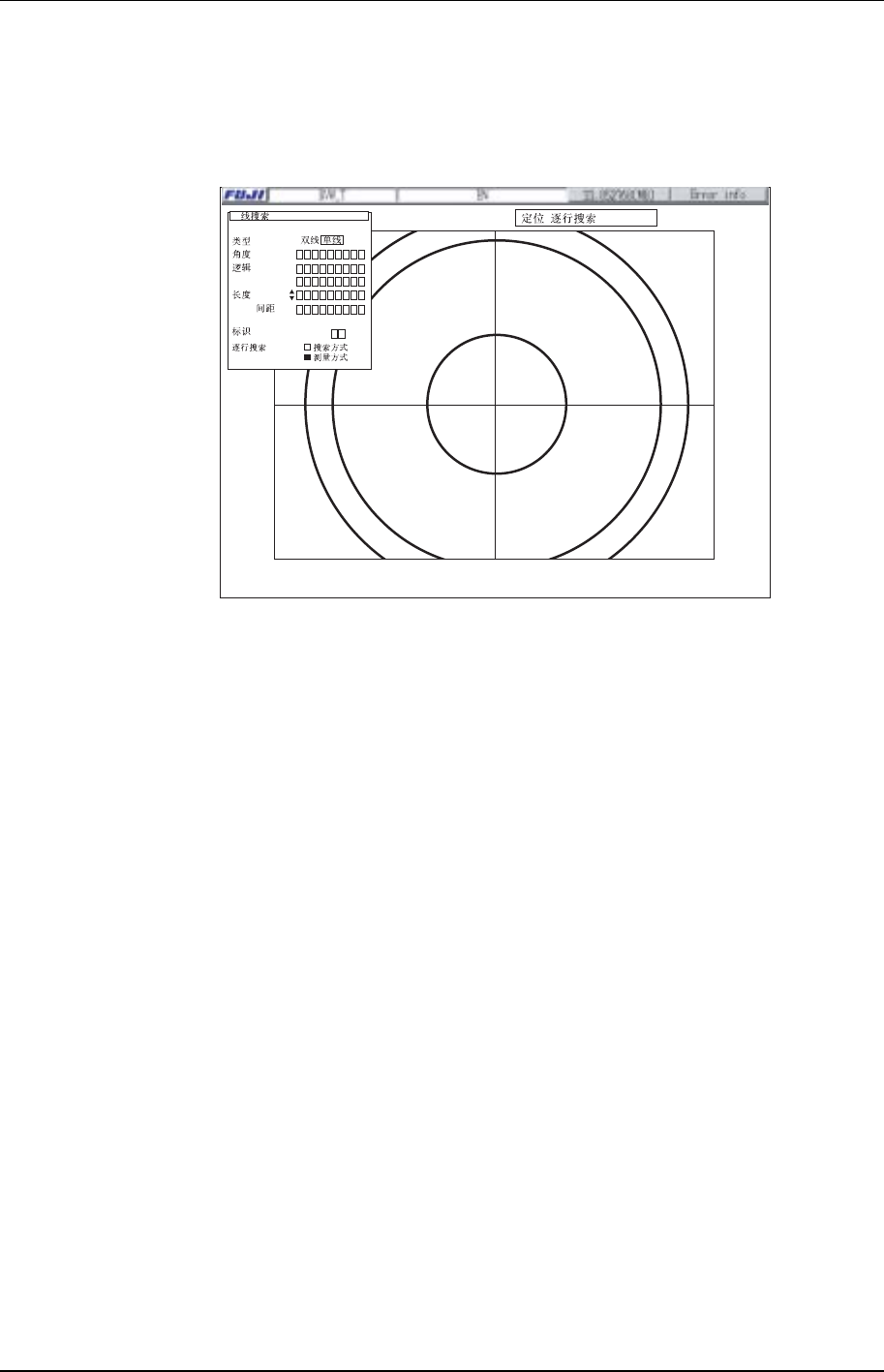

7. 右击鼠标显示出菜单，然后在菜单中单击[Edit]，显示出“Position-seek-line”标题。
(此时，如果显示出的是“Inspect-seek-line”标题，则再右击鼠标，然后单击显示
出的[Change Display Mode]。)
XP2S2077S
Lv.
DIFF
DIFF
0
0
0
00
08
0
0
.
.
(1.00)
P ASNE
:
:
:
:
:
:
:
8. 由于例 1 的元件是圆形元件(如果需要可以旋转)，在[Line Parameter]画面中单击
[A](角度)标记来废止[A]标记。
此外，单击[Flag]右方的[:]键可以将存在的全部定位查找线的标记由[PA](默认值)状
态改变为[P](设定值)状态。
第 6 章 例 1：圆形元件模板的创建 第 4 部
XP-141E 系统手册 4-6-4 Edition 1.0

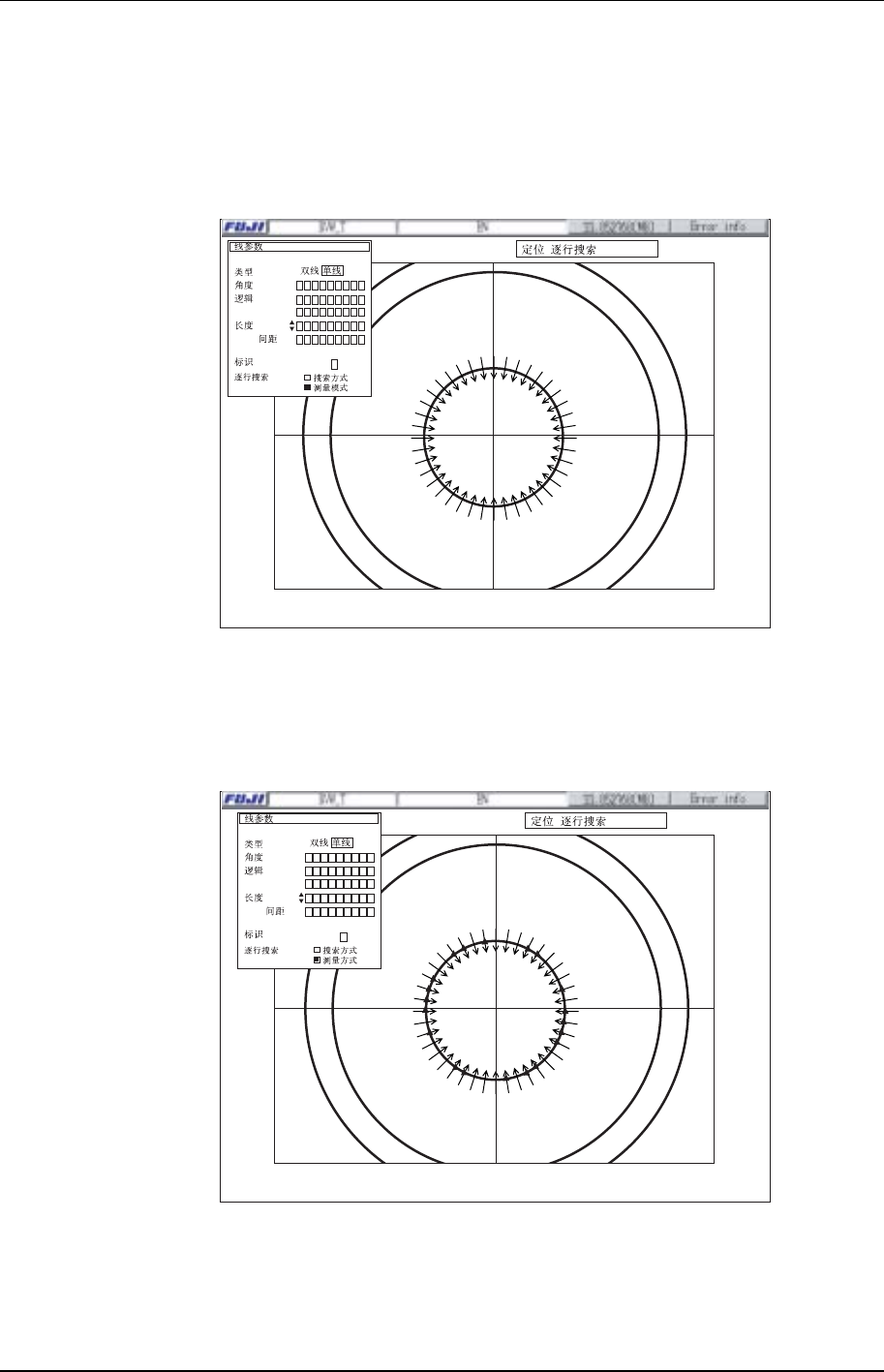

9. 由于例 1 的元件是圆形元件，在[Line Parameter]窗口上单击[Angle]键右边的[:]后，
定位查找线会自动和各边界垂直地画出。对元件定位所必要的引脚或外形部分(edge)
单击后，可以以[Pair]的形式画出定位查找线。此外，由于例 1 的元件没有引脚，可
适当确定定位查找线的长度。
XP2S2078S
Lv.
DIFF
DIFF
07
0
0
00
08
0
0
.
.
(1.00)
PASNE
:
:
:
:
:
:
:
10. 右击鼠标显示出菜单，在菜单中单击[Edge Adjusting]键后，在半数的定位查找线上
会出现一个红色箭头。
XP2S2079S
_
Lv.
DIFF
DIFF
832
8
4
433
1
02
08
0
0
.
.
(1.00)
P
A
SNE
:
:
:
:
:
:
:
11. 由于例 1 的元件没有引脚，不需画检查查找线。此外，为了避免出问题，在“9.”步
骤中，单击[Angle]按钮右边的[:]按键，使设定返回到其默认值的设置。
第 4 部第6 章 例 1：圆形元件模板的创建
Edition 1.0 4-6-5 XP-141E 系统手册
12. 右击鼠标显示出菜单，然后在菜单中单击[Template Creation]键。在打开的
[Template Name &Angle]菜单上，单击[OK]键后，显示出搜索间距用的模拟轨迹。
13. 右击鼠标显示出菜单，然后在菜单中单击[Return]键。
14. 右击鼠标显示出菜单，然后在菜单中单击[End]键。

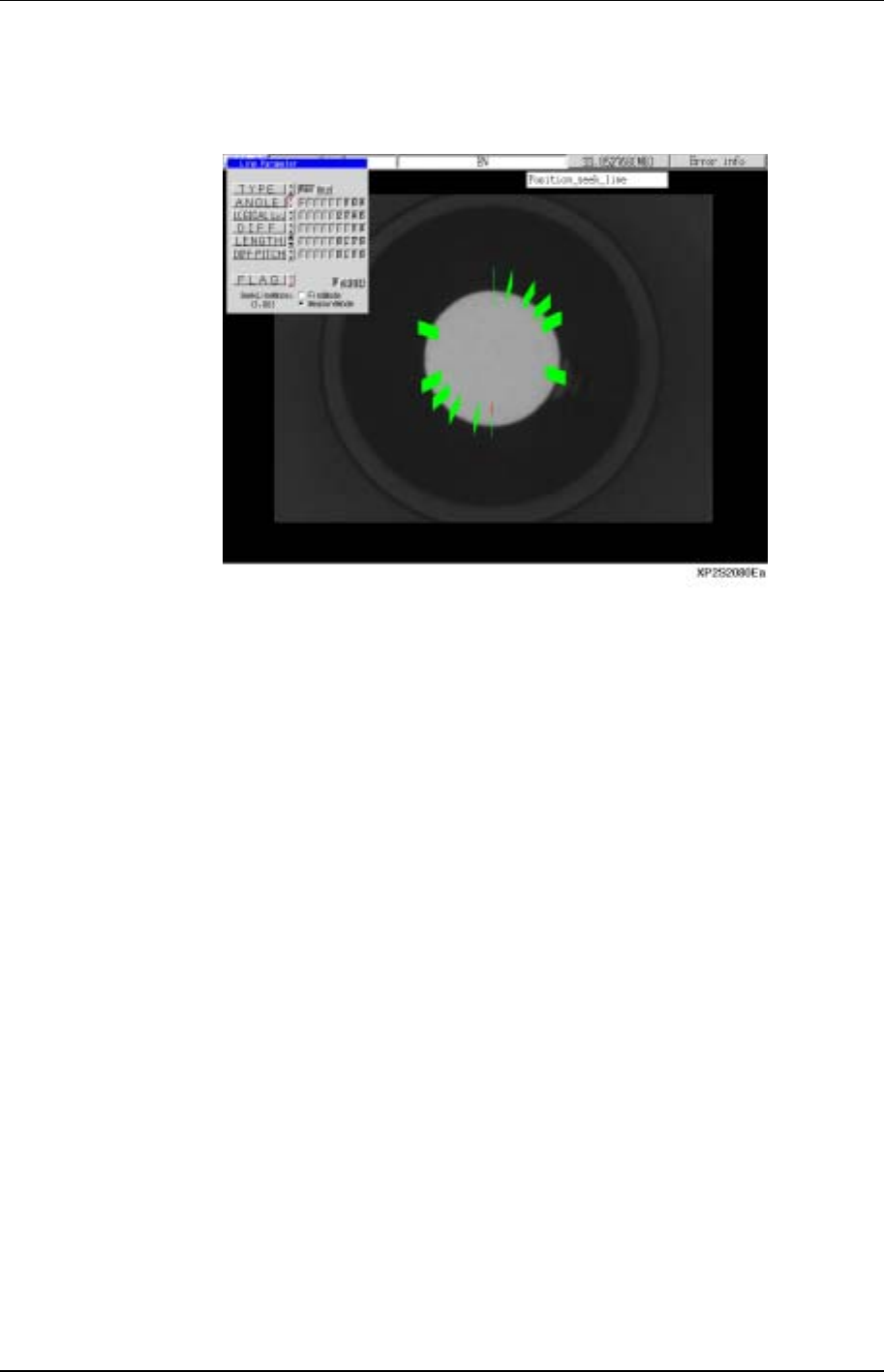

15. 在要进行影像处理测试时，按下[Test]键显示出[Template Vision Test]画面，然后按
[Vision Test]开始测试。如果影像处理结果 OK 则显示“SUCCESS”。如果影像处
理结果为 NG 则显示“FAIL”。
