第 3 章 从现有元件数据中创建模板 第 4 部
XP-141E 系统手册 4-3-8 Edition 1.0
13. 右击鼠标显示出菜单后，单击[Change Display Mode]键。在显示出[Inspect-seek-
line]文字后，使用与画定位查找线同样的步骤画检查查找线。此外，因为使用检查查
找线确定有无引脚时或用于检查方向时，当查出现错误后影像处理会停止。所以，通
常检查查找线的长度应是引脚宽度的 2 倍。
14. 右击鼠标显示出菜单后，单击[Edge Adjusting]键。直线立即变成虚线。
(可能存在不出现虚线的情况，但这不是错误。)
XP2S2205CM
Lv.
0
2621
030
.
PASNE
:
:
:
:
１５. 右击鼠标显示出菜单后，单击[Template Creation]键。在[Template Name & Angle]
菜单中，单击[OK]后，显示出一个模拟的轨迹，用于获得搜索间距。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-9 XP-141E 系统手册
16. 右击鼠标显示出菜单后，单击[Return]键。
17. 右击鼠标显示出菜单后，单击[Return]键。

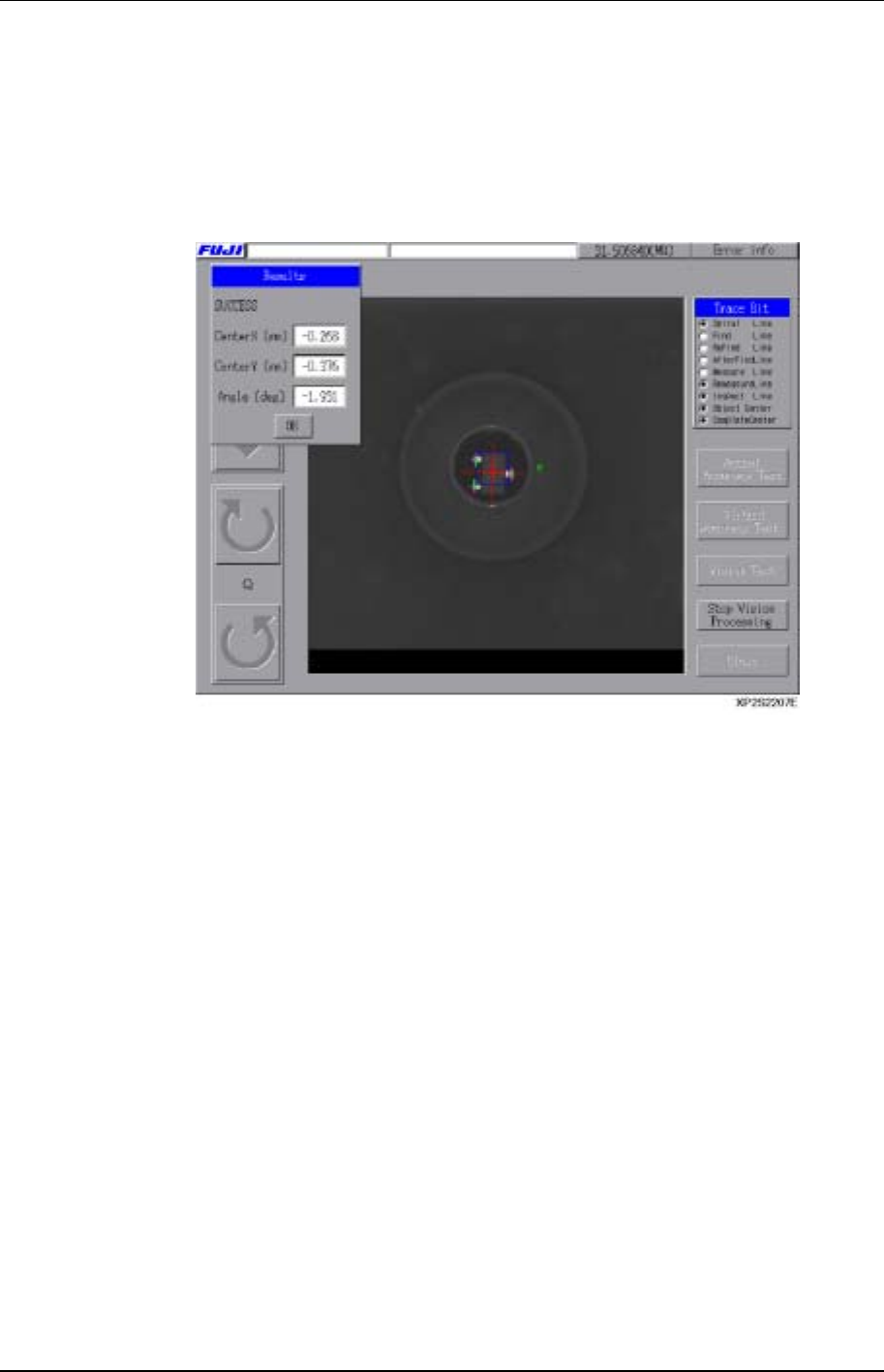

18. 在执行影像处理试验时，按下[Test]键显示出[Template Vision Test]画面，然后按下
[Vision Test]键开始测试。如果影像处理结果 OK，会显示出“SUCCESS”，如果不
是 OK，会显示“FAIL”。
在[Vision Processing Results]对话框中，显示了影像处理的合格与否以及变异量。
在变更变异量时，按下[Y][Q]。再度进行测试时，按下[Vision Test]键。此外，查找
线的颜色识别如下所示：
SUCCESS FAIL
定位查找线 绿/红红/红
检查查找线 绿 红
19. 按下[Vision Processing Results]对话框中的[OK]后，按下画面右下的[Close]键来关
闭[Template Vision Processing Test]画面。按下[Part Dispose]键，排出元件时，按
下[YES]。
第 3 章 从现有元件数据中创建模板 第 4 部
XP-141E 系统手册 4-3-10 Edition 1.0
