第 3 部 第 5 章 最优化
Edition 1.0 3-5-1 XP-141E 系统手册
5. 最优化
5.1 显示最优化画面
操作步骤
1. 在[MAIN]画面上，按下[PROGRAM]、[OPTIMIZER]键。
2. 显示出最优化对话框。
操作按键说明
创建新目录。
删除选择的文件。
复制选择的文件。
粘贴已复制的文件。
改变所选择的文件名。
第 5 章 最优化 第 3 部
XP-141E 系统手册 3-5-2 Edition 1.0
注意：在已读入生产程序的状态下，按下以上两按键中的一个后，在储存器中生产程序清零。

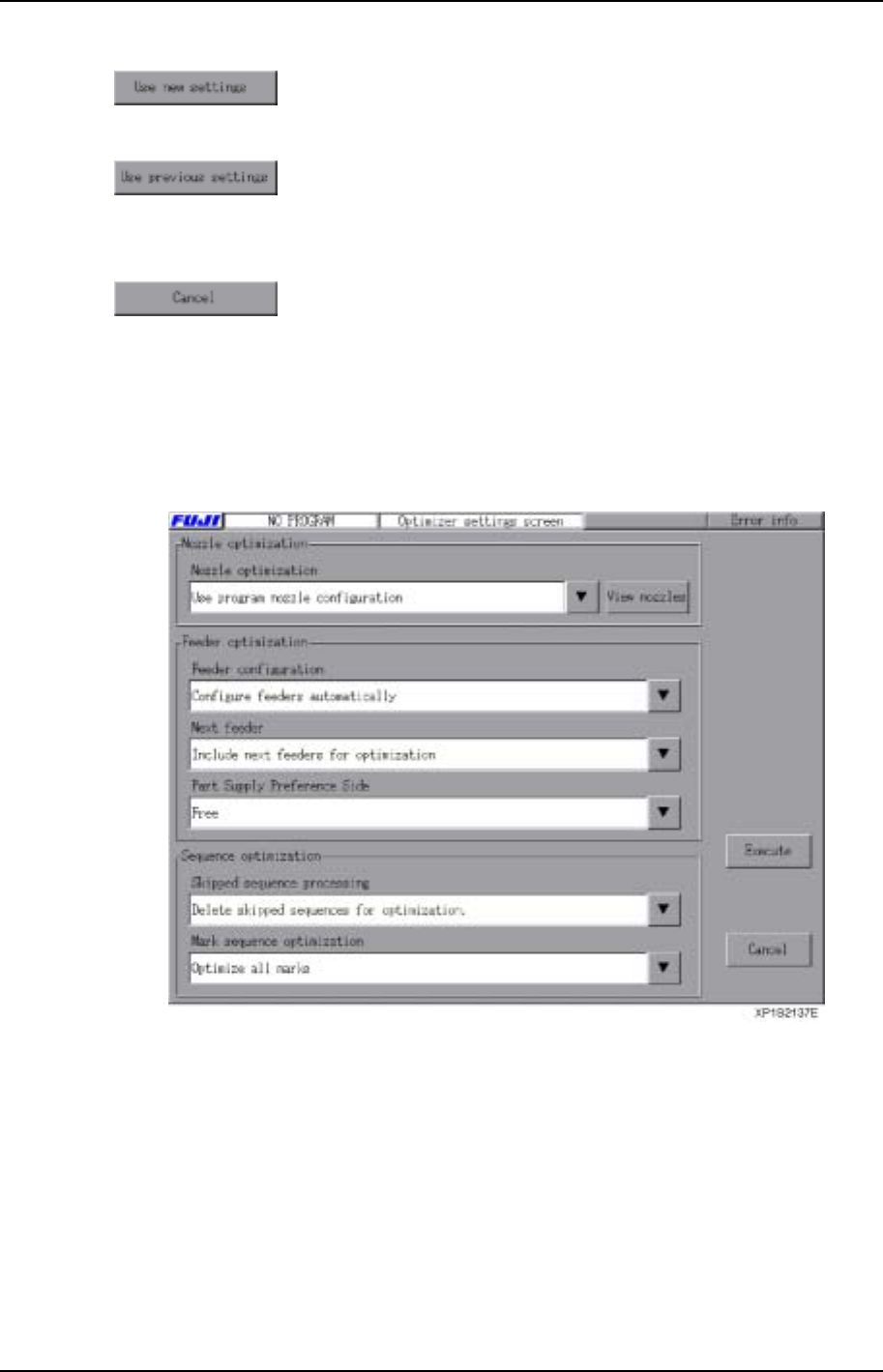

5.2 最优化设置画面
在 [OPTIMIZER] 画面中，按下[USE NEW SETTINGS] 键，显示出[OPTIMIZER
SETTINGS SCREEN]画面。
吸嘴最优化
选择下列中的一个。
z 使用安装在机器上的吸嘴配置
用当前在机器上的[NOZZLE EDITOR]所设定的吸嘴配置进行最优化。
设定最优化条件后，执行最优化。
与上次相同的条件执行最优化。(在最优化存储器中存有上次的设
定条件。)
取消最优化。
第 3 部 第 5 章 最优化
Edition 1.0 3-5-3 XP-141E 系统手册
z 自动生成最优化的吸嘴配置
最优化时，尽可能用较大直径的吸嘴进行贴装。如果吸嘴超过可以使用的根数(XP-
141E：12 根，XP-241E&XP-341E：9 根)，此时，将使用频率少的吸嘴直径降低 1 号
使用。这时，尽量不要有象从直径 20.00mm 变为 5.0mm 那样，而寻求尺寸落差较少
的吸嘴。
z 使用生产程序的吸嘴配置
按照在生产程序内指定的吸嘴配置使用。根据在最优化时，生产程序中的元件数据里有
的吸嘴名(Nozzle Name) 与最大直径(Maximum Nozzle Diameter) 和最小直径
(Minimum Nozzle Diameter)进行。仅进行匹配性的确认。(如有问题时会出现错误信
息而不进行最优化。)
供料器配置
在以下中选择一种。
z 固定供料器配置(不改变配置)
z 自动生成供料器配置
下一个供料器
在以下中选择一种。
z 最优化中包括下一种供料器
z 最优化中删除下一种供料器
补充元件的操作性
在以下中选择一种。
z 不指定
z 主要使用前面的供料平台
z 主要使用后面的供料平台
跳过行的处理
在以下中选择一种。
z 在全部解除跳过行时为能最快速而包括跳过行的最优化
z 删除跳过行的最优化
可以用高速贴装
定位点顺序的最优化条件
在以下中选择一种。
z 按原样进行最优化
识别除去跳过的全部的定位点，按其顺序进行最优化。
z 只留下最远的两个定位点
留下电路板补正定位点、子电路板补正定位点、QPP 等的单独补正定位点中最远的 2 个
定位点，以这 2 个定位点作为电路板的补正定位点。
