XP141E 系统手册SYS-XP141-1.0S.pdf - 第61页
第 1 章 基本操作 第 2 部 XP-141E 系统手册 2-1-28 Edition1.0 1.23 输出 Tr a c e 数据的操作步骤 当出现原因不明的问题时，为 了找出原因并纠正问题，必须获得操作过程的详细说明。 在此，必须输出 Tr a c e 数据 ( 按软件执行过程的顺序纪 录的数据 ) ，以利于本公 司能分析处理。 通过以下两种方法皆可进行数据输出 。 操作步骤 A z 在磁盘驱动器内插入软盘。单击屏幕左上部顶端的 …
第 2 部 第 1 章 基本操作
Edition1.0 2-1-27 XP-141E 系统手册
1.22 固有值编辑

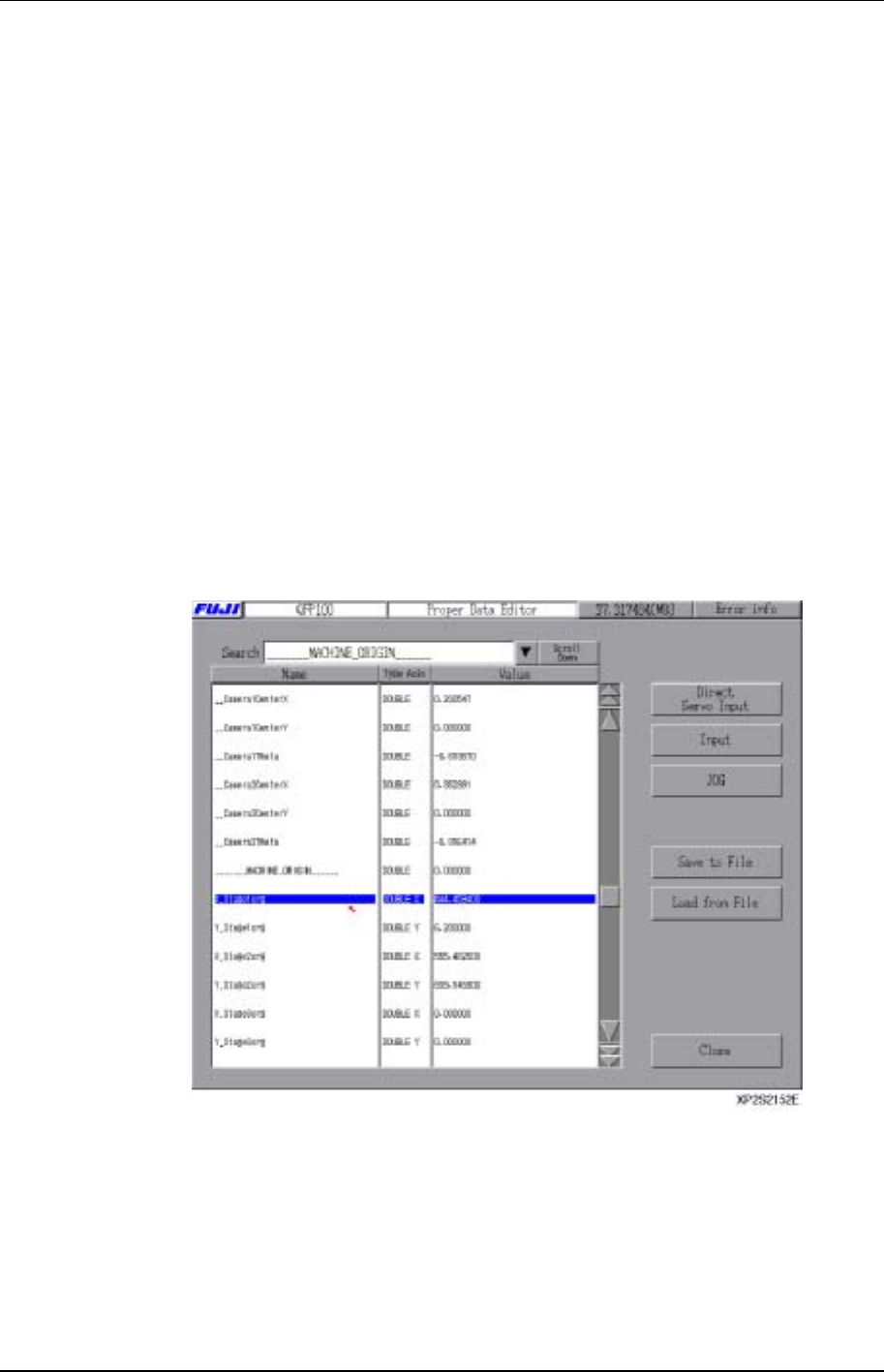

这是固有值编辑画面。因为不正确的设置可能导致机器的错误运行，所以只有有资质的维护
人员才能更改。在编辑固有值时请充分注意。
操作步骤
1. 在[Main]上，依次按下[Maintenance B]，[Proper Date Editor]键。
2. 选择需要更改的数据。
3. 按下[Input]键或迅速双击[Value]键，屏幕上将会一个模拟数字键盘。输入所要求的数
值，然后按下[CR]键进行注册。
4. 按下[JOG Operation]，显示能进行 JOG 操作的画面。
5. 按下[Save to Disk]，将数值存入软盘中。按下[Load from Disk]键，从软盘中读取数
值。
6. 可用 “标题”或是“名称”进行检索。“标题”检索在一个标题表是通过按下检索项
的[▼]键来搜索的。“名称”检索是对包括关键检索字符在内的名称系列进行检索。如
要检索的字符，首先按下检索项的文字框，屏幕上将会显示一个模拟数字键盘，然后
输入要求检索的固有值名称，按下[RET]键即从顶端开始检索。
第 1 章 基本操作 第 2 部
XP-141E 系统手册 2-1-28 Edition1.0
1.23 输出 Trace 数据的操作步骤
当出现原因不明的问题时，为了找出原因并纠正问题，必须获得操作过程的详细说明。
在此，必须输出 Trace 数据(按软件执行过程的顺序纪录的数据)，以利于本公司能分析处理。
通过以下两种方法皆可进行数据输出。
操作步骤 A
z 在磁盘驱动器内插入软盘。单击屏幕左上部顶端的[FUJI]商标键，屏幕上将会显示出
如下所示的画面，然后按下[Tracing Data]键。
z 当系统出现错误时，[Tracing Data]出现在屏幕上。在磁盘驱动器内插入软盘，然后按
下[Tracing Data]键。将 Trace 数据写入软盘后，重新启动机器。
注意：请确认在写 Trace 数据之前，在软盘中读取或是写入数据的工作已完成。如果
试图在完成此项工作前写 Trace 数据，则从软盘中读取数据或是将数据写入软盘
的操作有可能失败。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-29 XP-141E 系统手册
1.24 保证期
此画面显示机器和控制软件是否仍处于保证期内。
操作步骤
1. 在[Main]上，依次按下[Maintenance B]键和[Warranty]键屏幕上将会显示[Warranty
Period]的画面。
2. 在仍处于保证期内的情况下，屏幕将会出现如下图所示的画面。[Message]键的默认设
定为[Display]。
