第 9 章 例 4 ： BGA 的模 板创建 第 4 部 XP-141E 系统手册 4-9-4 Edition 1.0 10. 右击鼠标显示出菜单，然后在菜单中 单击 [Change D isplay Mode] 键。在引脚上 画出 检查查找线。检查查找线的长度应近 似于 Bump 直径的 2 倍。为了方便，检查查找 线的角度为 45 度。 XP2S21 10S Lv . 5 4 0 0 2 1 . P ASN E : : : 11 .…
第 4 部第9 章 例 4：BGA 的模板创建
Edition 1.0 4-9-3 XP-141E 系统手册
8. 单击对元件定位有必要的引脚部分，然后使用[Pair]方式画出定位查找线。如下所示，
水平和垂直的定位线只有在 4 角处的 Bump 上才有。定位线的长度应近似于 Bump
的直径。
XP2S2108S
Lv.
DIFF
DIFF
0
0
0
81
00
07
0
0
.
.
(1.00)
P ASNE
:
:
:
:
:
:
:
9. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。因为 BGA 的定位线
在 XY 方向上的平衡良好，所以此处没有必要指定[Find Setting Mode]。
XP2S2109S
Lv.
DIFF
DIFF
0
5714
23
-
-
9
71
07
0
0
.
.
(1.00)
P ASNE
:
:
:
:
:
:
:
第 9 章 例 4：BGA 的模板创建 第 4 部
XP-141E 系统手册 4-9-4 Edition 1.0
10. 右击鼠标显示出菜单，然后在菜单中单击[Change Display Mode]键。在引脚上画出
检查查找线。检查查找线的长度应近似于 Bump 直径的 2 倍。为了方便，检查查找
线的角度为 45 度。
XP2S2110S
Lv.
54
0
021
.
P ASNE
:
:
:
11. 在需要检查 Bump 间的异物时，如下图所示，在 Bump 间以格子状画出[E]标记的检
查查找线。
注意：存在 Pattern 时，有可能将其作为异物判断。为了防止这一事态的出现，有必要手工输
入[Logic Lv.]进行调整。
XP2S2111S
Lv.
09
0
0022
.
P ASNE
:
:
:
:
:
:
:
:
:
:
第 4 部第9 章 例 4：BGA 的模板创建
Edition 1.0 4-9-5 XP-141E 系统手册
12. 右击鼠标显示出菜单，然后在菜单中单击[Edge Adjusting]键。线段更改成虚线。
XP2S2112S
Lv.
54
7
021
.
P ASNE
:
:
:
871

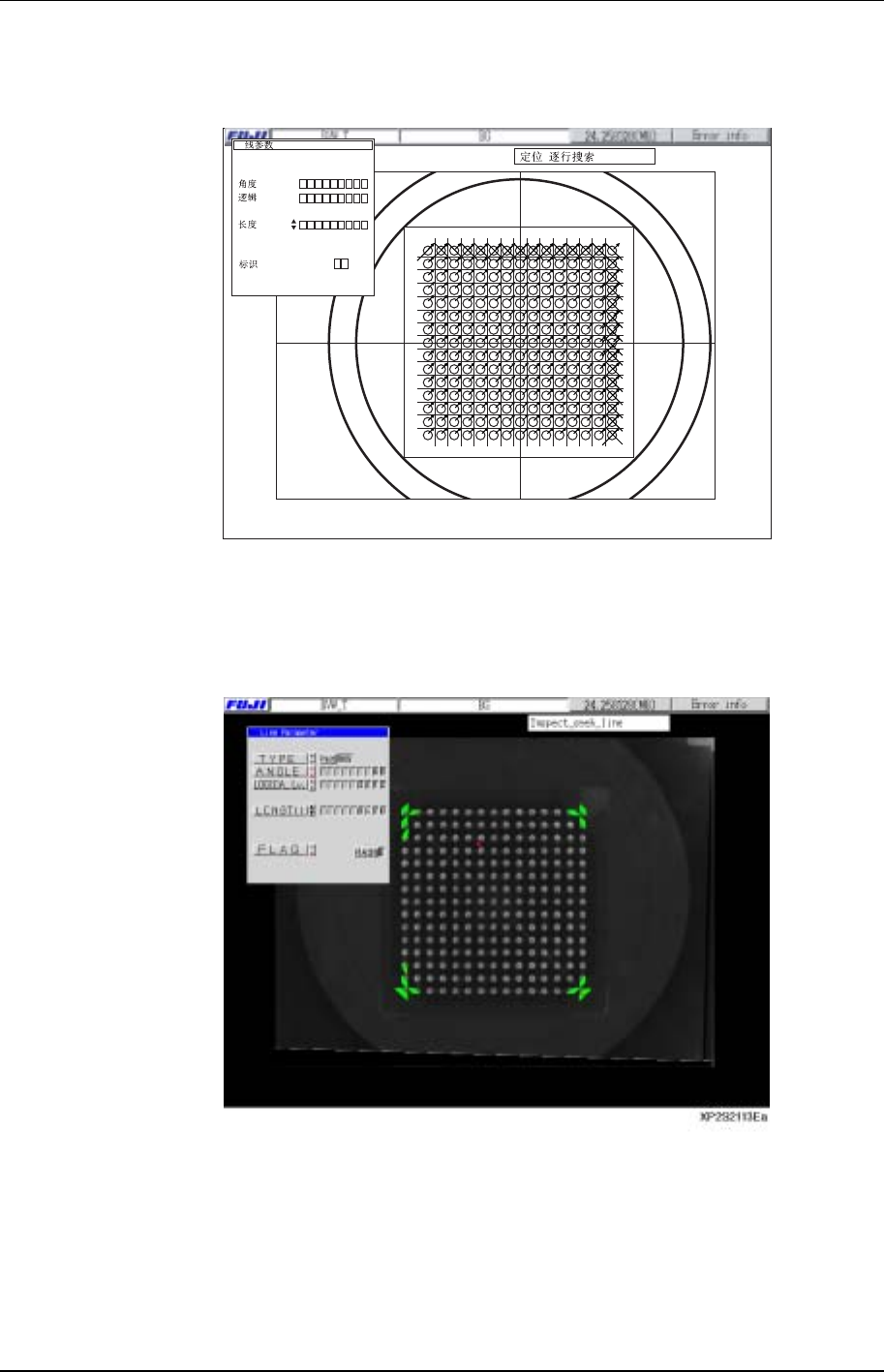

13. 右击鼠标显示出菜单，然后在菜单中单击[Template Creation]键。在打开的
[Template Name & Angle]菜单上，单击[OK]键后，显示出搜索间距用的模拟轨迹。
14. 右击鼠标显示出菜单，然后在菜单中单击[Return]键。
15. 右击鼠标显示出菜单，然后在菜单中单击[End]键。
16. 在要进行影像处理测试时，按下[Test]键显示出[Template Vision Test]画面，然后按
[Vision Test]键开始测试。如果影像处理结果 OK 则显示“SUCCESS”。如果影像处
理结果 NG 则显示“FAIL”。
