XP141E 系统手册SYS-XP141-1.0S.pdf - 第309页

第 4 章规格数据管理功能第 8 部 XP-141E 系统手册 8 -4-2 Edition 1.0 2. 将写有输入文件的软盘插入软盘驱动器后，单击 [Import] 键。 3. 在插入软盘的确认对话框中，单击 [OK] 键。 4. 显示出选择数据文件的对话框后，选择要输入的文件，单击 [Open] 键。

第 8 部第 4 章规格数据管理功能

Edition 1.0 8-4-1 XP-141E 系统手册

4. 规格数据管理功能

规格数据管理功能在 XP 型号的机器上可以输入和合并数据。规格数据是包含使用吸嘴和供料器的

规格形式的文件。当增加新的吸嘴或供料器时，必须将规格数据输入·合并为新的规格数据。

Import：将写有数据的输入文件增加到规格数据中的功能。

Merge ：将机器上的规格数据与外部的规格数据合并统一的功能。

4.1 使用文件类型

FUJINZL.DAT

FUJINZL.CFG

FUJIFDR.DAT

File selection available (IN_NZL.DAT etc.)

SKDEF.INI

XP2S2220CM

注意: 除输入数据以外，非上表所列的文件名将不会被接受。只有输入文件可以在选择文件的画

面上使用选择的文件名。

4.2 操作步骤

Import

1. 在[Main]画面中，选择[Maintenance A]、[Specification Data Manager]，显示

出［Specification Data Manager］对话框。

第 4 章规格数据管理功能第 8 部

XP-141E 系统手册 8-4-2 Edition 1.0

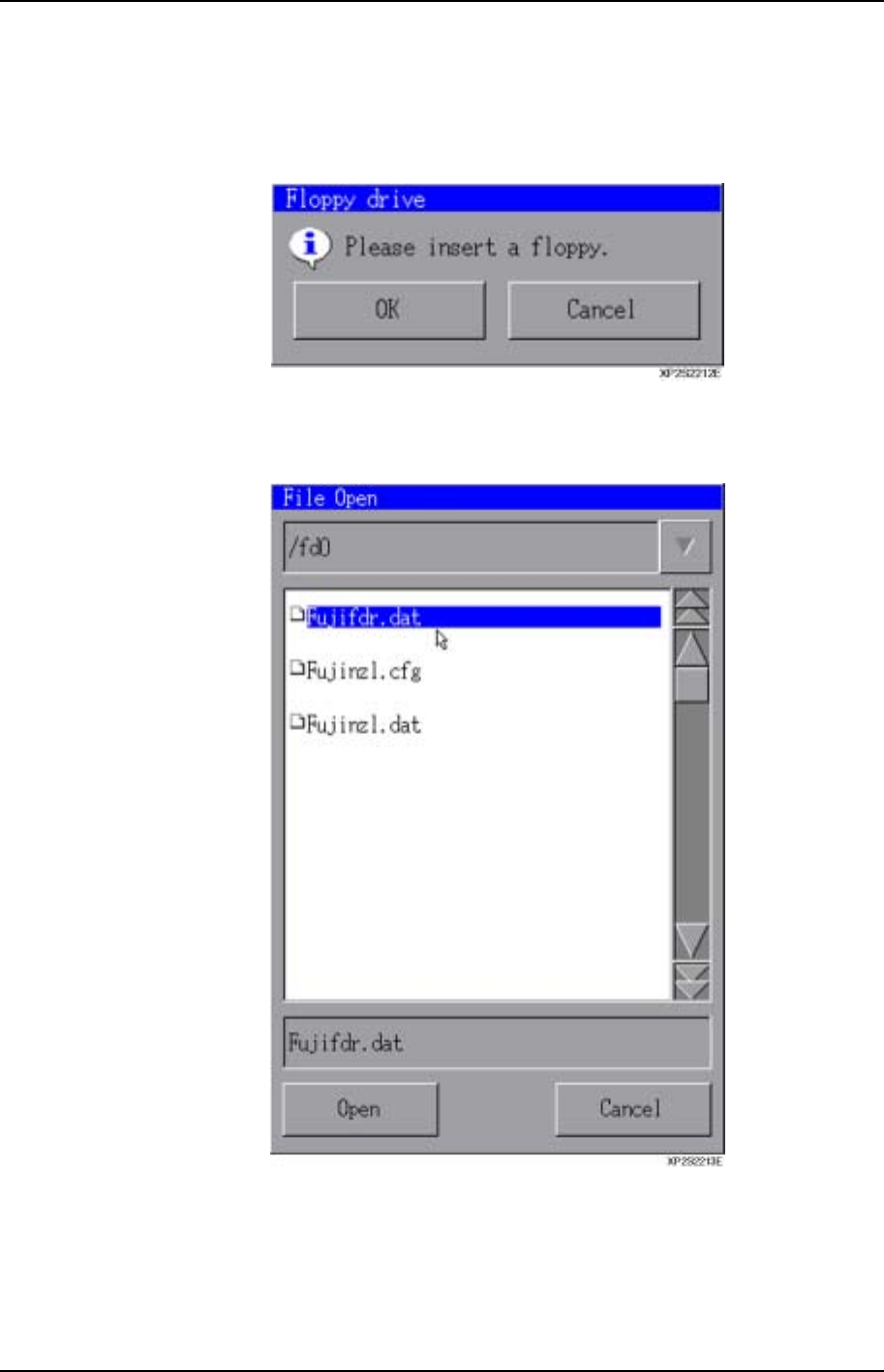

2. 将写有输入文件的软盘插入软盘驱动器后，单击[Import]键。

3. 在插入软盘的确认对话框中，单击[OK]键。

4. 显示出选择数据文件的对话框后，选择要输入的文件，单击[Open]键。

第 8 部第 4 章规格数据管理功能

Edition 1.0 8-4-3 XP-141E 系统手册

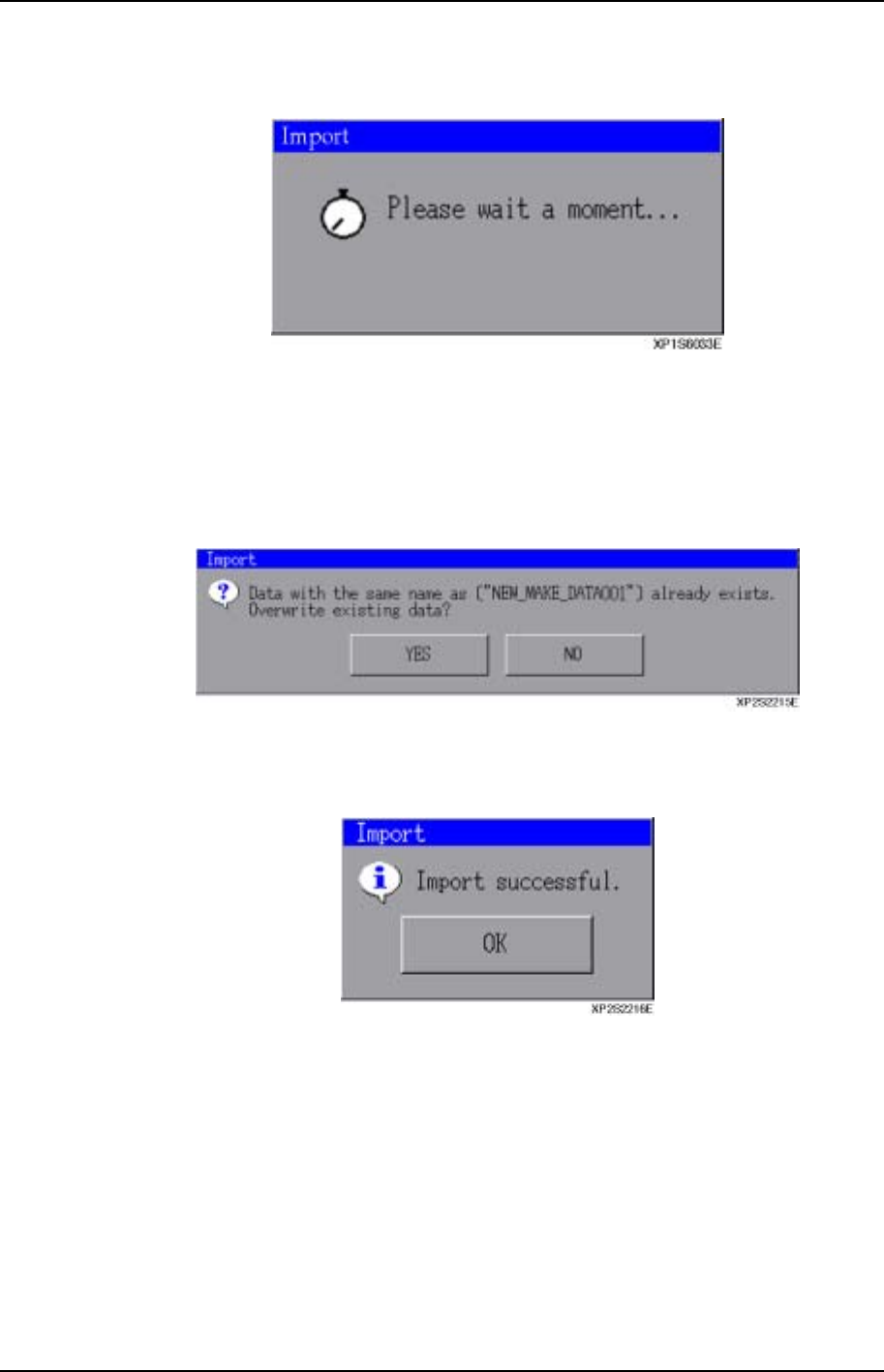

5. 开始输入处理后，显示出正在处理的对话框。

6. 如果存在同名地规格数据时，将显示是否改写的对话框，单击[Yes]键，改写机器

上文件中的数据。

单击[OK]键后，机器上的文件数据被改写。

单击[NO]键后，停止输入操作。

7. 输入处理完成后，显示出完成对话框，按下[OK]键，返回到规格数据管理对话框。
