第 6 章 文档操作 第 3 部 XP-141E 系统手册 3-3-22 Edition 1.0 Element 在 XP-141E 机器上指定 Vi s i o n Ty p e 为 20 时 ， 参考在此定义的数据。 要素指的是以一 定的形状、 一定的间距的引脚的集合。 因为要素对于元件主体是重复存在的、 为了区分 将各自的要素加上编号。另外、对于要 素数据需要输入引脚的长度、宽度、间距等。 XP2S2210CM 操作按键说明 以下…
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-21 XP-141E 系统手册
Part Height
请输入元件高度(厚度:吸嘴的吸取面到元件底部为止)。在此高度包括导脚的长度。
(0.01mm～3.00mm)(请参考下图的说明。有关“Pickup Point Offset Z”和“Placing
Offset Z”在以后叙述。)
Lead
Pitch Tolerance
设定引脚间距的公差范围(0%～100%)
只可以使用 Vision Type 100。
Measure Point Of Lead
对于引脚长度，设定从引脚端部到多少%的位置进行影像处理。当输入为“0”时，从
引脚端部到 20%的位置进行处理。只能使用 Vision Type 20，100。当(0%～10)0%设
定值为“0”时，作为 20%处理。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-22 Edition 1.0
Element
在 XP-141E 机器上指定 Vision Type 为 20 时，参考在此定义的数据。要素指的是以一
定的形状、一定的间距的引脚的集合。因为要素对于元件主体是重复存在的、为了区分
将各自的要素加上编号。另外、对于要素数据需要输入引脚的长度、宽度、间距等。
XP2S2210CM
操作按键说明
以下所示按键是对于位于画面左侧领域所选择的行进行处理。
关闭要素专用编辑器、返回元件数据编辑画面。
复制所选择行的数据到剪贴板上。
将所选择的行前面粘贴剪贴板上的数据。
删除选择行、并将其后的行向前归并。
在选择的行之前插入 1 行新建行。
消除所有的选择。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-23 XP-141E 系统手册
项目说明

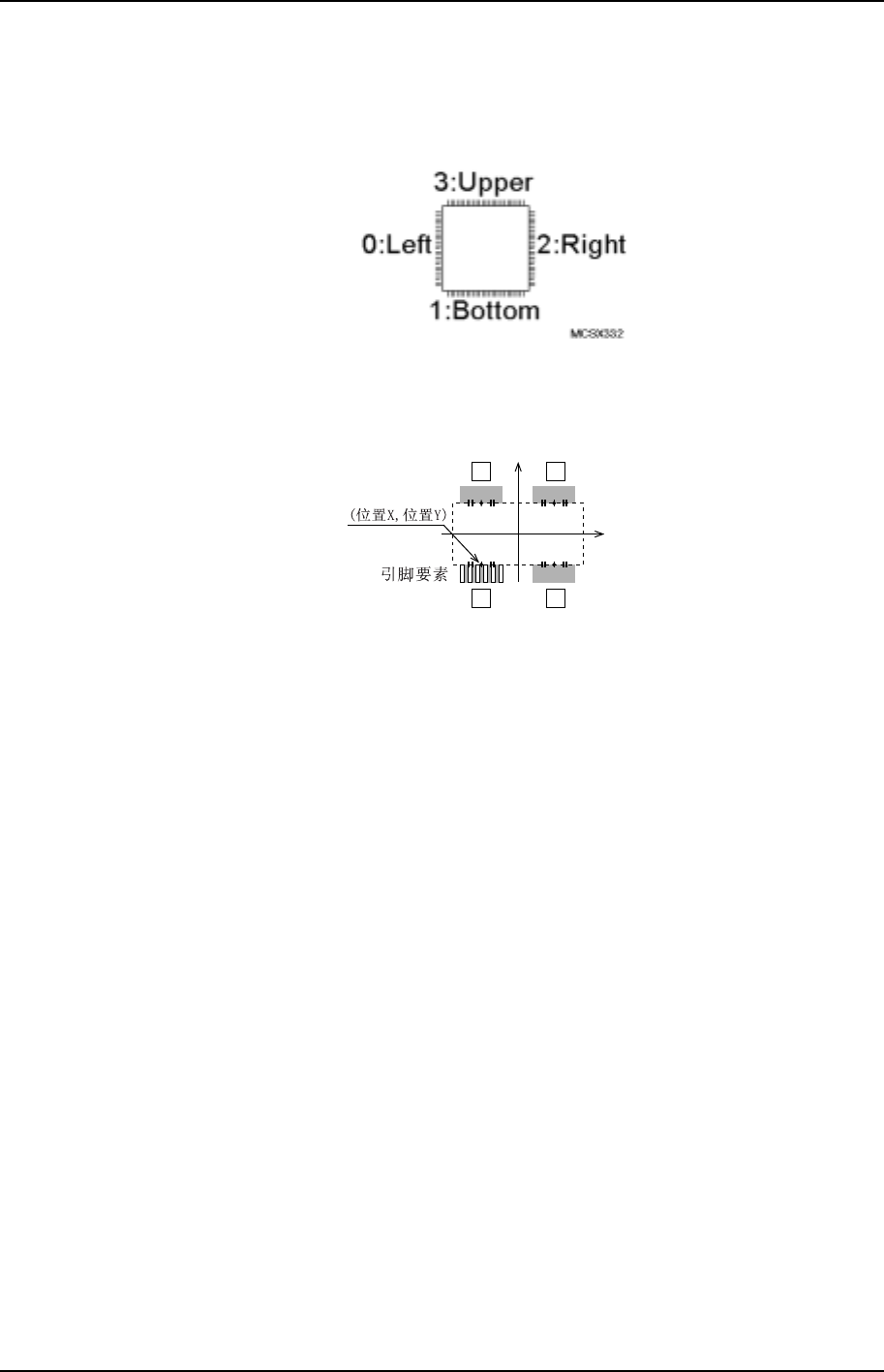

Side
请选择要素加在元件主体的哪些边。
Position X、Position Y
请输入从元件主体的中心到各个要素的中心坐标的 X 方向、Y 方向的数值。(-99.99mm
～99.99mm)
12
43
MCSX333CM
(0, 0)
Lead Quantity
请输入在要素中存在的引脚的根数。
Lead Pitch
请输入引脚的间距。(0.000mm～99.999mm)
Lead Width
请输入引脚的宽度。(0.000mm～99.999mm)
Lead Width Tolerance
请输入引脚宽度的公差值。(0.000mm～99.999mm)
但是，只可在 Vision Type 为 230,231 时使用。
Lead Length
请输入引脚的长度。(0.000mm～99.999mm)
Lead Length Tolerance
请输入引脚长度的公差值。(0.000mm～99.999mm)
但是，只可在 Vision Type 为 100 时使用。
Lead Center Tolerance
请输入引脚弯曲的公差值。(0.000mm～99.999mm)
但是，只可在 Vision Type 为 100 时使用。
