第 3 部 第 3 章 编辑器 Edition 1.0 3-3-3 XP-141E 系统手册 X-coordinate 请输入电路板上 X 方向的坐标。 当与 FUJI 的程序原点 ( 电路板的右下角开始 X 方向： -5mm ， Y 方向为 -5mm 的坐标 ) 不同的基准点开始输入坐标时，必须以 电路板数据的 X 修正量作为修正值输入 (-650.00mm ～ 650.00mm) 。 Y -coordinate 请输入电路板的 Y …
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-2 Edition 1.0
以下所示按键是对于位于画面左侧领域所选择的行进行处理：
项目说明：
Selection area (顺序 No.)
将顺序号自动显示。
Board No.(0～255)
一块电路板(PCB)由多个相同的子电路板构成时的各个子电路板的识别号(ID)时使用。
生产中使用的电路板不是多重电路板时请设定为 0。生产的电路板是多重电路板时，以
下列方式中的一种生成顺序数据：
z 以特定的电路板 No.作为“1”并以手工输入其子电路板内的顺序后，以其数据为
依据，在机器一侧进行扩展，自动生成所需要的其它电路板的顺序数据。
z 手工输入的子电路板以及所有电路板的顺序。
Sequence Type
顺序类型从以下选择并指定。
B：电路板跳过定位点读取顺序
D：贴装顺序
F：基准定位点读取顺序
复制所选择行的数据到剪贴板上。
粘贴所选择行之前剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在所选择的行之前插入一行新建行。
消除所有的选择。
以子电路板单位进行坐标修正。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-3 XP-141E 系统手册
X-coordinate
请输入电路板上 X 方向的坐标。
当与 FUJI 的程序原点(电路板的右下角开始 X 方向：-5mm，Y 方向为-5mm 的坐标)
不同的基准点开始输入坐标时，必须以电路板数据的 X 修正量作为修正值输入
(-650.00mm～650.00mm)。
Y-coordinate
请输入电路板的 Y 方向的坐标。
当与 FUJI 的程序原点(电路板的右下角开始 X 方向：-5mm，Y 方向为-5mm 的坐标)
不同的基准点开始输入坐标时，必须以电路板数据的 X 修正量作为修正值输入
(-650.00mm～650.00mm)。
Angle
必要时以贴装角度 0 度为基准输入角度。
贴装角度 0 度的方向如下：
从 SIDE1 所供应的元件：保持吸取的角度。
从 SIDE2 所供应的元件：从吸取后旋转 180 度的角度。(0.00deg～359.99deg)
Stage No.
MFU、MTU 等的元件供应单元所装载的机械部分称为供料平台。在 XP 系列机器上，
前侧是供料平台 1，后侧是供料平台 2。请输入搭载有元件的供料平台的 no.。
Slot No.
是元件供应单元，将搭载料带供料器或料盘的地方称为料站。
请输入可以搭载元件的料站 No.。
Mark No.
指定定位点号吗。只要不与其他号码相重复，任何号码都可以使用，但只有在读入定位
点的顺序中才有效。(1～255)
Main Mark No.
设定作为贴装元件的基准的基准定位点 No. (1～255)。
Sub-Mark No.
设定作为贴装元件的子基准的基准定位点 No. (1～255)。
Board Skip
在特定的子电路板上不贴装全部元件时，请在这个字段上选择 1。
0：不跳过。 1：执行电路板跳过。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-4 Edition 1.0
Feeder Skip
不贴装特定元件时，请在这个字段上选择 1。
在供料器跳过时，同一个料站中的一个顺序上选择跳过时，相应的全部的顺序都跳过。
0：不跳过。 1：执行供料器跳过。
Sequence Skip
当特定的顺序有必要跳过时选择 1。
0：不跳过 1：执行顺序跳过

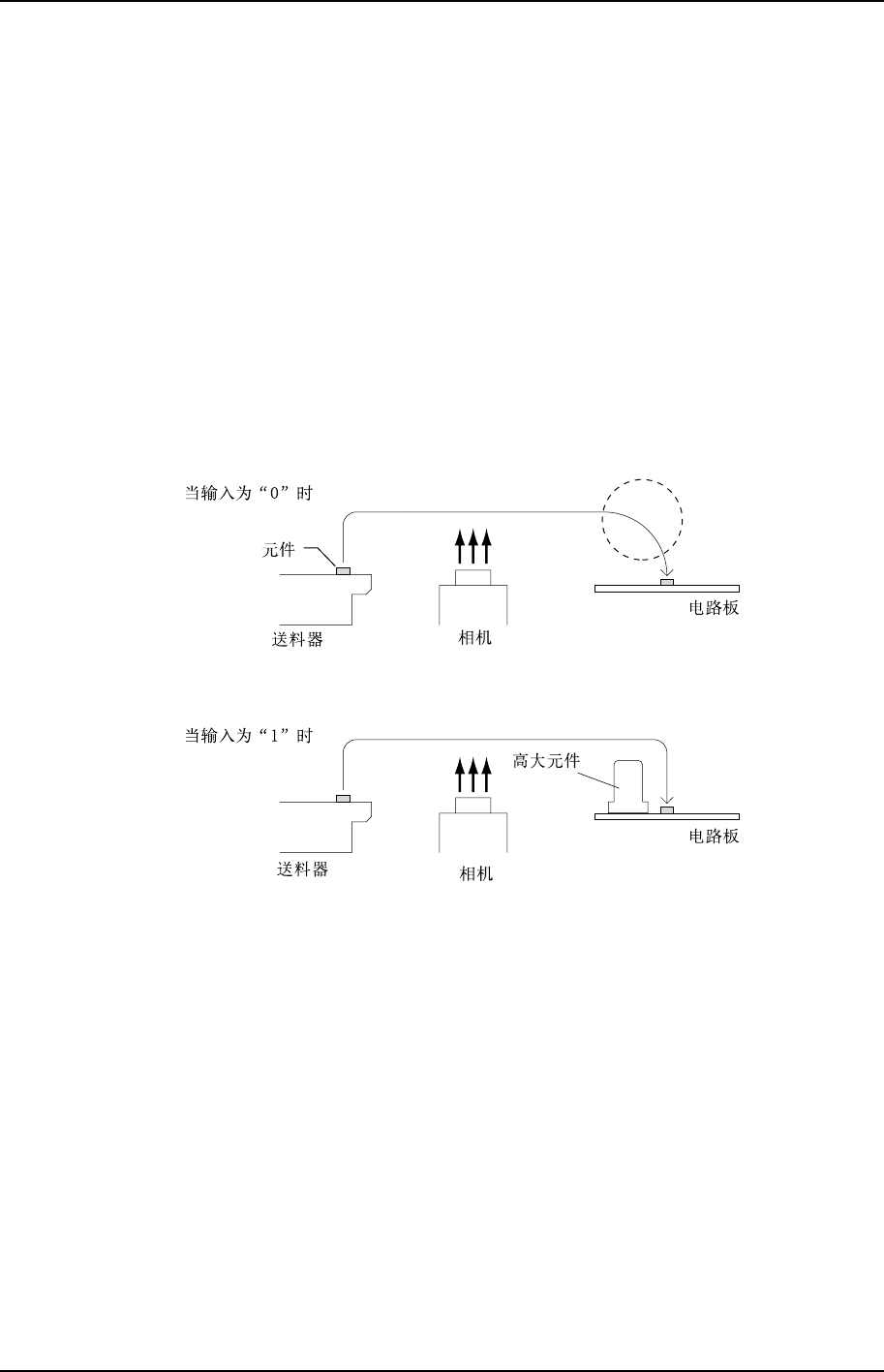

Transport Mode
参考下图，在贴装元件时，请选择轴的动作。
(在有贴装顺序一侧，预先在贴装有高的或大元件的顺序时选择 1 可以防止碰到其它元
件)。
MCSX312CM
Comment
此字节与机器的动作无关。
顺序的注解最高可输入 23 个字节。
