第 3 部 第 3 章 编辑器
Edition 1.0 3-3-27 XP-141E 系统手册
Camera Position
选择用于元件影像处理的相机。
0 ：Auto 由机器自动选择
1 ：Front 选择机器前侧的相机
2 ：Rear 选择机器后侧的相机
[0]Auto 的条件
机器前侧的供料器元件 :Auto
机器后侧的供料器元件 :Front
机器后侧的料盘元件 :Rear
Binary Process
输入 0 后进行灰度等级影像处理。
输入 0 以外的数值后进行二进制影像处理。
在相机影像中出现元件(画有查找线处部分)和背景(吸嘴)间的界限模糊而无法进行影像
处理时，输入 0 以外的值，调整到能进行影像处理。(0～255)
但是，在 Vision Type 为 130，230，231 时不能使用。
第 6 章 文档操作 第 3 部
XP-141E 系统手册 3-3-28 Edition 1.0

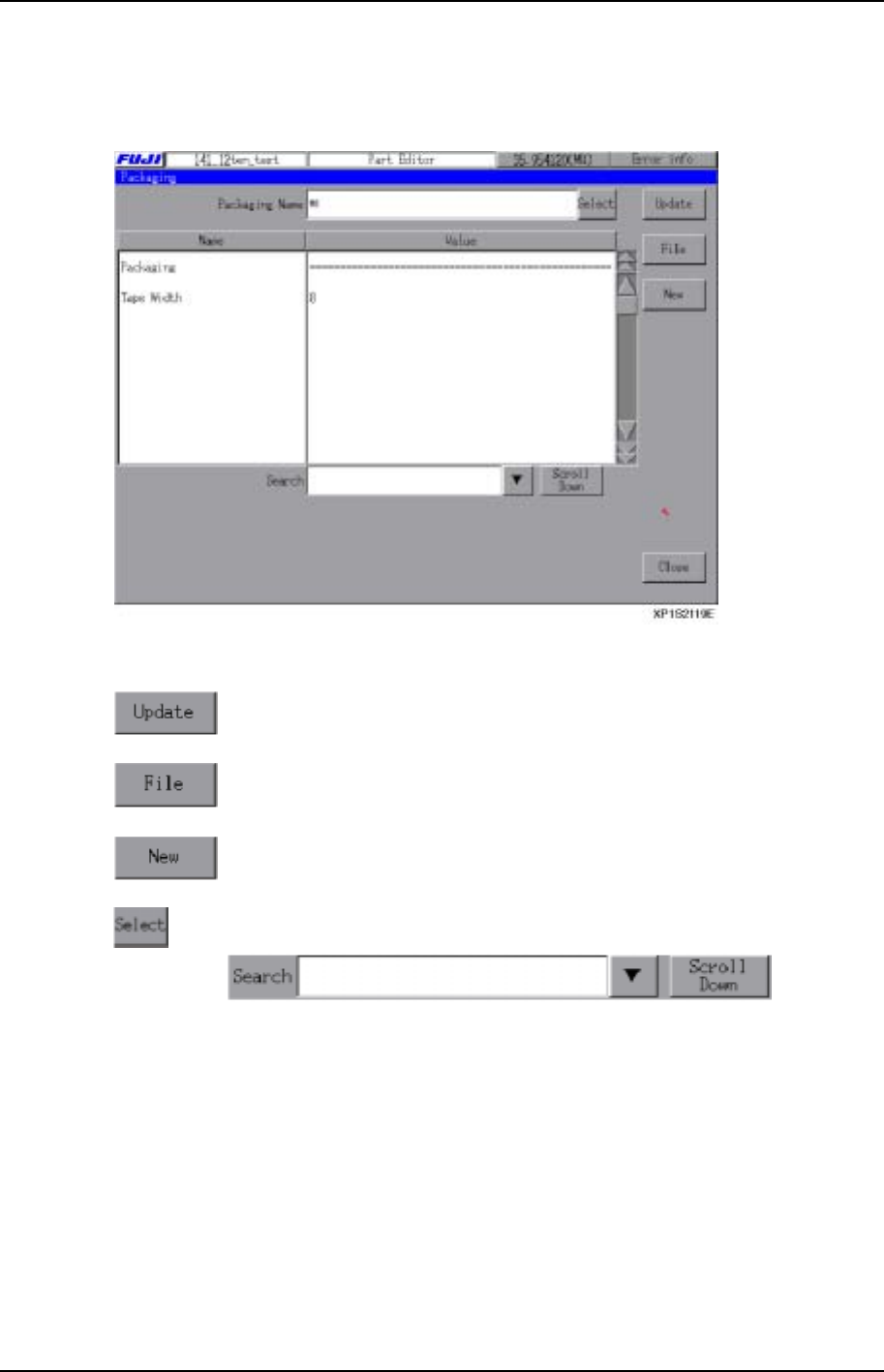

■Packaging 编辑
Packaging 编辑是设定供料器、料盘等供应元件的部品的编辑器。
操作按键说明
在项目搜索拦内显示出指定的数据名称。按下扩展键显示出分类表。也可以直接从键盘
键入 Packaging Name 来搜索。按下[Scroll Down]键，可以执行自上而下的搜索。
项目说明
Packaging Name
指定 Packaging Name。最大为不得超过 30 个字符的字符串。
注意：以下字符不能用于文件名(:￥/ ;* ? ”< > /)，另外，在文件名的开头也不能用字符(~.)。
Tape Width
料带宽度(0mm～255mm)
编辑的 Packaging Name 保存到 Packaging Name (PDH)文件夹中
注意：把 Packaging Name 信息保存到当前编辑的生产程序中时，请按
下
[Update]键保存文件后，在编辑画面按下[Save]键保存。
读入保存的 Packaging Name 文件。
重新编辑
Packaging Name。
在供料器安装上选择贴装设定的 Packaging Name 后可以读入。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-29 XP-141E 系统手册

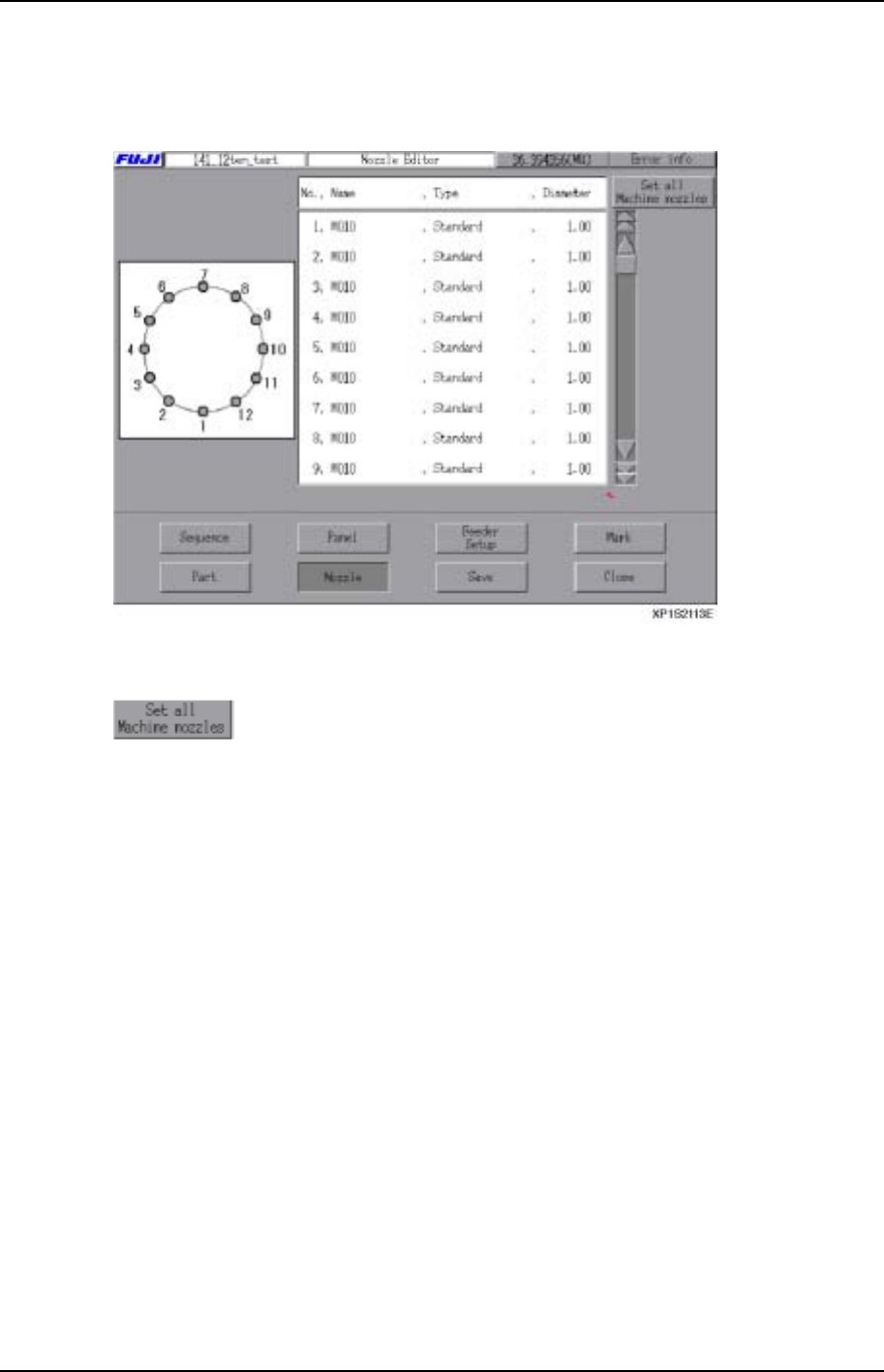

3.7 吸嘴编辑
此编辑器用于编辑吸嘴的配置。
操作按键说明
项目说明
No.
指定吸嘴配置台的编号。
Name
吸嘴的名称。
Type
吸嘴的种类。
Diameter
吸嘴的直径。
一次性读入机器上的吸嘴信息。当一次性输入时，请确认生产程
序中所必须有的吸嘴是否齐全。
