EPU 使用说明书 第 4 章 制作生产程序
4-48

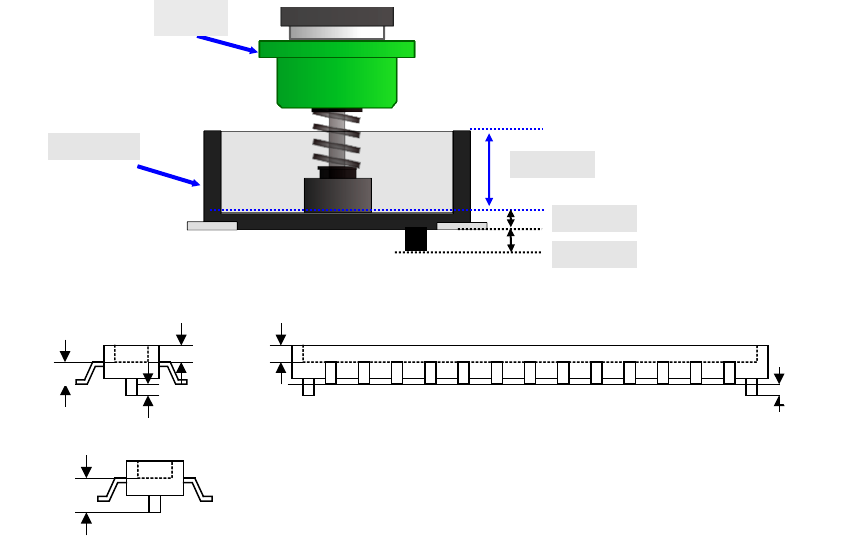

(6) 其他尺寸
1) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
2) Boss 高度
输入连接器的 Boss 高度（底面的突起高度）。
通常可使用默认值。
元件高度 ＝ 使用激光测量的元件高度 － Boss 高度
例）对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺寸。
此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
元件高度
吸取深度
吸嘴
Boss 高度
连接器
元件
高度
吸取深度
Boss
高度
Boss
高度
激光测量的
元件高度
EPU 使用说明书 第 4 章 制作生产程序
4-49
(7) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的｡
元件类型 激光
图像
54mm
视野摄像机
27mm
视野摄像机
DFFP
摄像机
方形芯片
○ × × ×
方形芯片(LED)
○ × × ×
圆筒型芯片
○ × × ×
铝电解电容
○ ○ ○ △
SOT
○ × × ×
微调电容器
○ × × ×
网络电阻
○ × × ×
SOP
○ ○ ○ △
HSOP
○ ○ ○ △
SOJ
○ ○ ○ △
QFP
○ ○ ○ △
GaAsFET
○ ○ ○ △
PLCC
○ ○ ○ △
PQFP
○ ○ ○ △
TSOP
○ ○ ○ △
TSOP2
○ ○ ○ △
BGA
○ ○ ○ △
FBGA
× ○ ○ △
QFN
○ ○ ○ △
外形识别元
件
× ○ ○ △
通用图像元件
× ○ ○ △
单向引脚连接器
○ ○ ○ △
双向引脚连接器
○ ○ ○ △
Z
形引脚连接器
○ ○ ○ △
扩展引脚连接器
× ○ ○ △
J
引脚插座
○ ○ ○ △
鸥翼式插座
○ ○ ○ △
带减震器的插座
○ ○ ○ △
插入
元件
○ × × ○
INS
电解电容器
○ ○ ○ △
其他元件
○ × × ×
※DFFP 摄像机是假定插入元件的 VCS。
EPU 使用说明书 第 4 章 制作生产程序
4-50

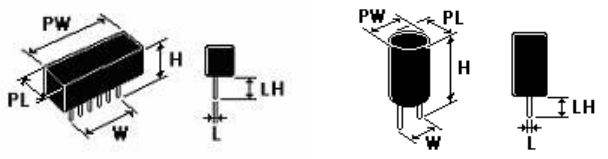

(8) 封装尺寸
元件类型选择插入元件、INS 电解电容器时，输入封装尺寸纵向(PL)・横向(PW)。
对插入元件、INS 电解电容器以外的元件不需要输入。
◆ 插入元件 ◆ INS 电解电容器
(9) 「确定」按钮、「取消」按钮
按「确定」按钮：保存已编辑的内容，退出表格画面。
按「取消」按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
对话框），与按[确定]按钮时的处理相同。
包装尺寸 横向
包装尺寸 纵向
