EPU 使用说明书第 4 章制作生产程序

4-45

4-1-4-2 制作元件数据

元件数据的制作画面(元件表格)包含基本部分在内，共由8个画面(“包装”、“定心”、“吸取条件”、“贴

片条件”、“检查”、“检查2”、“选项”、“图像”)构成。

通常的元件必须设置的项目是基本部分+“包装”，如果是图像识别元件，则是基本部分+“包装”+“图

像”。其他项目的初始值已注册。所以，只需设置必要的项目。

制作程序后发生的识别错误等初始的各种错误，通过检查元件数据，大部分错误可以

解决。出现错误时，除元件高度外，可改变或调整上述“初始值”的设置值。

4-1-4-2-1 基本部分

(1) 元件名

显示元件名｡（显示贴片数据中使用的名称，不能进行编辑）

(2) 注释

对仅靠元件名称难以区分的元件，可以输入注释。

注释也可省略。最多可输入127个字符。

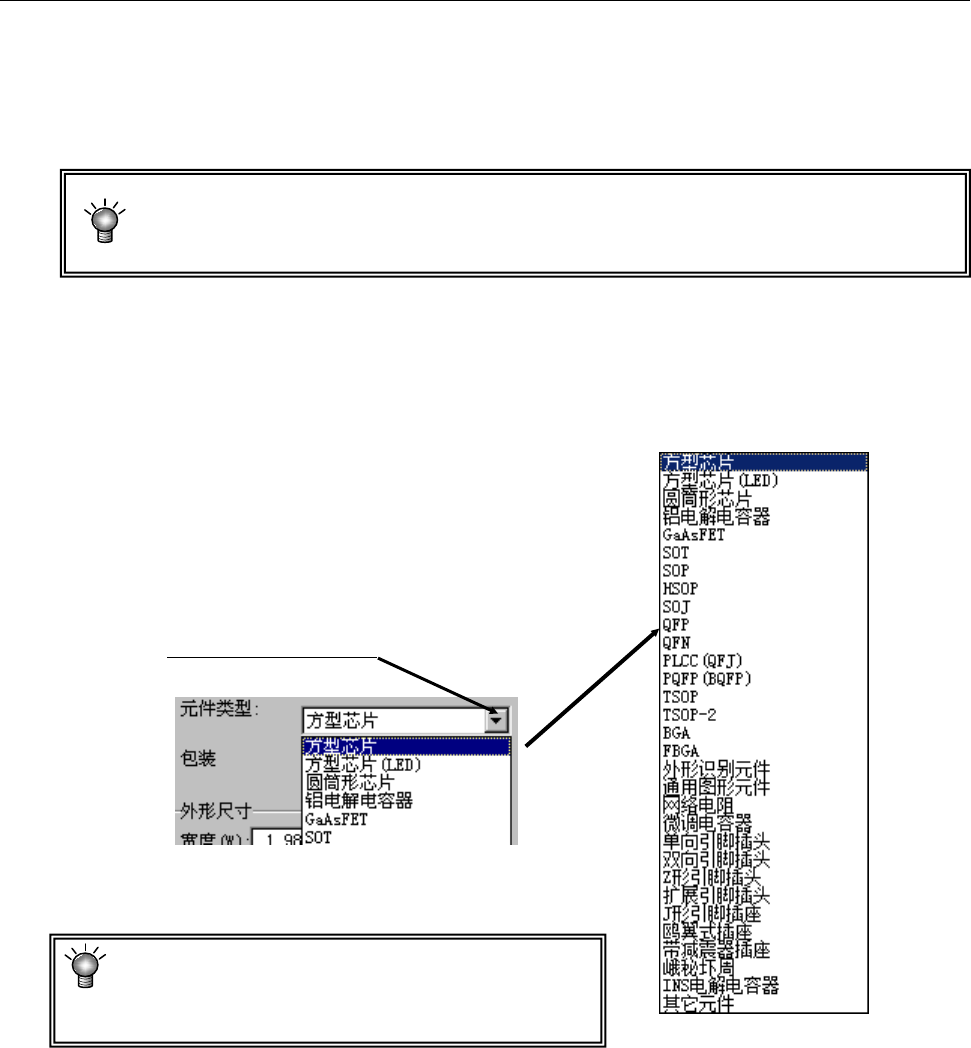

(3) 元件种类

从下拉式列表中选择元件种类。

从显示的列表中选择。

如弄错元件种类，容易在元件定心时发生识别错误等

问题。

请选择正确的元件种类。

EPU 使用说明书第 4 章制作生产程序

4-46

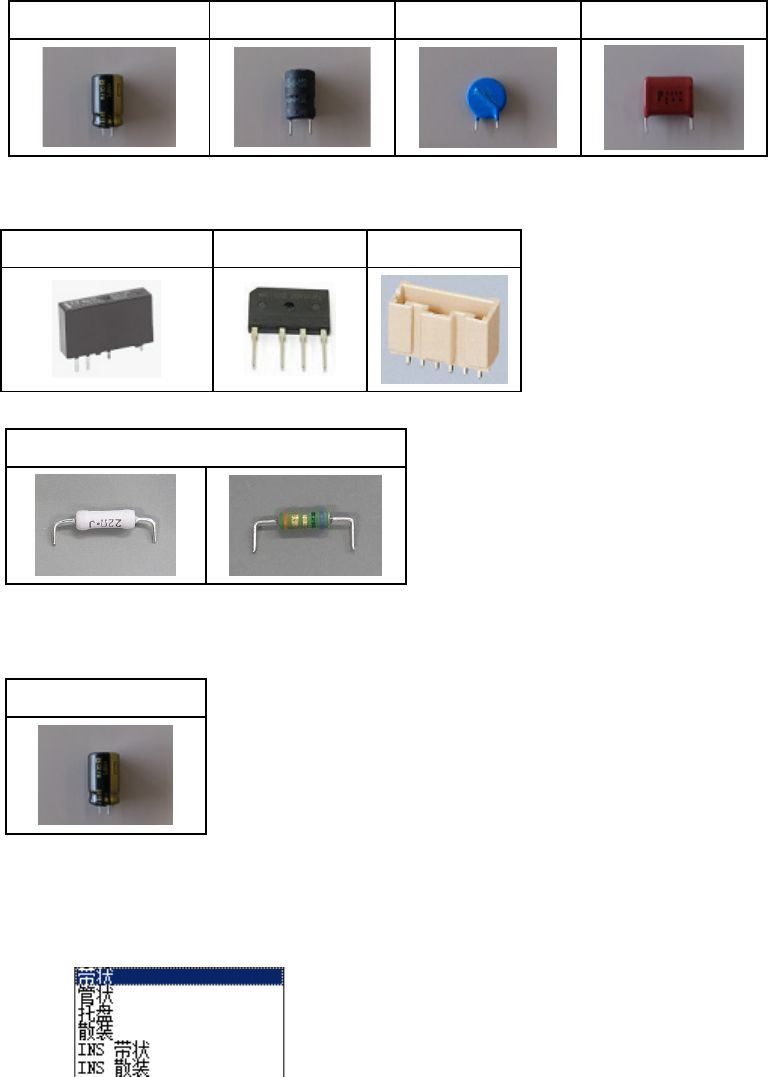

※ 关于插入元件

JM-20 可以对以下所示的插入元件进行贴片。插入元件指以下类型的元件，分别有引脚部分

和封装部分（主体）。

◆径向带状元件（有引脚部分的电子元件）

铝电解电容器电感器（线圈）陶瓷电容器薄膜电容器

◆圆型供料器用元件（封装元件）

固态继电器 SIP 形连接器

◆轴向带状元件（引脚部分弯曲的电子元件）

固定电阻

※ 关于 INS 电解电容器

在 JM-20 中，将插入元件中具有以下极性的元件，作为 INS 电解电容器处理。

铝电解电容器

(4) 包装

从显示的包装列表中选择元件供应装置种类。

需要进行变更时，请从下拉式列表中选择元件包装方式。

※ 有关 INS 带与 INS 散装

INS 带是指径向带状元件或轴向带状元件，INS 散装指圆型供料器所用的元件。

EPU 使用说明书第 4 章制作生产程序

4-47

(5) 外形尺寸

输入适用于各元件类型的元件外形尺寸。

请参考表格画面左下部显示的元件图形，进行输入。

另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。

（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）

例＞W = 外形尺寸横 L = 外形尺寸纵 H = 元件高度

◆方形芯片 ◆SOT ◆T-SOP

◆插座 ◆BGA

◆插入元件的外形尺寸 ◆INS 电解电容器的外形尺寸

※轴向类型的插入元件时

若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因激光测量

位置不稳定导致激光识别错误等现象。
