EPU 使用说明书 第 4 章 制作生产程序
4-119
※外形识别元件的识别条件
●识别边时
①整体形状为长方形或正方形的元件。
②边的直线部分占元件外形的1/2以上。而且，直线（线的部分）在3mm以上的元件。
③边的中央部分从边的中心开始±1.5mm 的范围内为直线的元件。
線分
1.5mm
1.5mm
部分外形寸法
④元件角度为 90 度±5 度以内的元件。
⑤拍摄时，当元件内侧较暗时，边的部分为 0.3mm 以上构成的元件
(拍摄时边内侧为空洞的元件也可)。
0.3mm以上
⑥构成直线部分的边的粗糙程度在 0.1mm 以内的元件。
0.1mm以下
⑦元件形状不是凸状的元件。
部分外形尺寸
直线部分
EPU 使用说明书 第 4 章 制作生产程序
4-120
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上
● 识别角时
① 整体形状为正方形或长方形的元件。
② 构成角的夹角R在0.5mm以内的元件。
③ 构成边的直线部分的长度在2mm以上的元件。
④ 构成角的4点位于正方形、长方形顶点位置的元件。
⑤ 元件外形不是凸状的元件。
⑥ 有凹部，且 L1 为 L2 的 10%以内的元件。
⑦ 拍摄时，元件内侧拍得比较暗时，边的部分由0.3mm以上构成的元件。
(拍摄时边内侧为空洞的元件也可)。
⑧ 构成直线部分的边的粗糙程度在 0.1mm 以内的元件。
●识别重心时
①元件的纵横比为 1:2 以上的元件。
②拍摄时，当元件内侧较暗时，边部分由 0.3mm 以上构成的元件。
0.1mm以下
EPU 使用说明书 第 4 章 制作生产程序
4-121

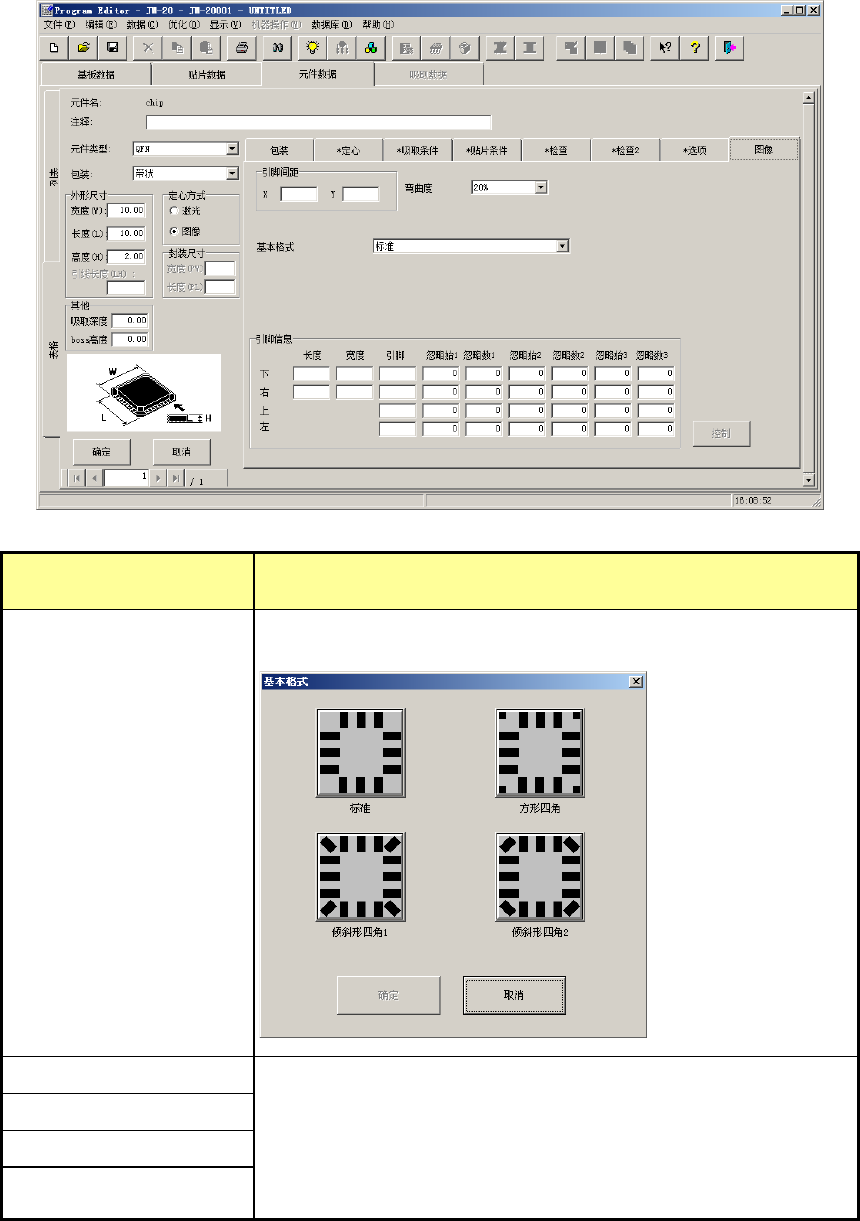

（4）元件类型 QFN 时
基本格式以外的项目，与引脚元件的设置相同。
1)
基本格式
弹出式菜单
/下拉式列表
基本格式
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面里选择基本格式。
标准 请选择与元件垫片（Land）形状一致的图(或接近的图)。
4 角的垫片（Land）部分作为“元件引脚图案”不进行识别。
“标准”型 4 角没有垫片（Land）。
选择“其他型号”时,可根据符合 4 角垫片（Land）形状控制元件识
别。
方形四角
倾斜形四角 1
倾斜形四角 2
