EPU 使用说明书 第 4 章 制作生产程序
4-31
4-1-2-5 扩展坏板标记
在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
请在识别时伴随的 Head 的移动距离缩短，或是不可能制作到电路内的标记时使用。
输入使用扩展坏板标记时的各电路的坏板标记坐标。

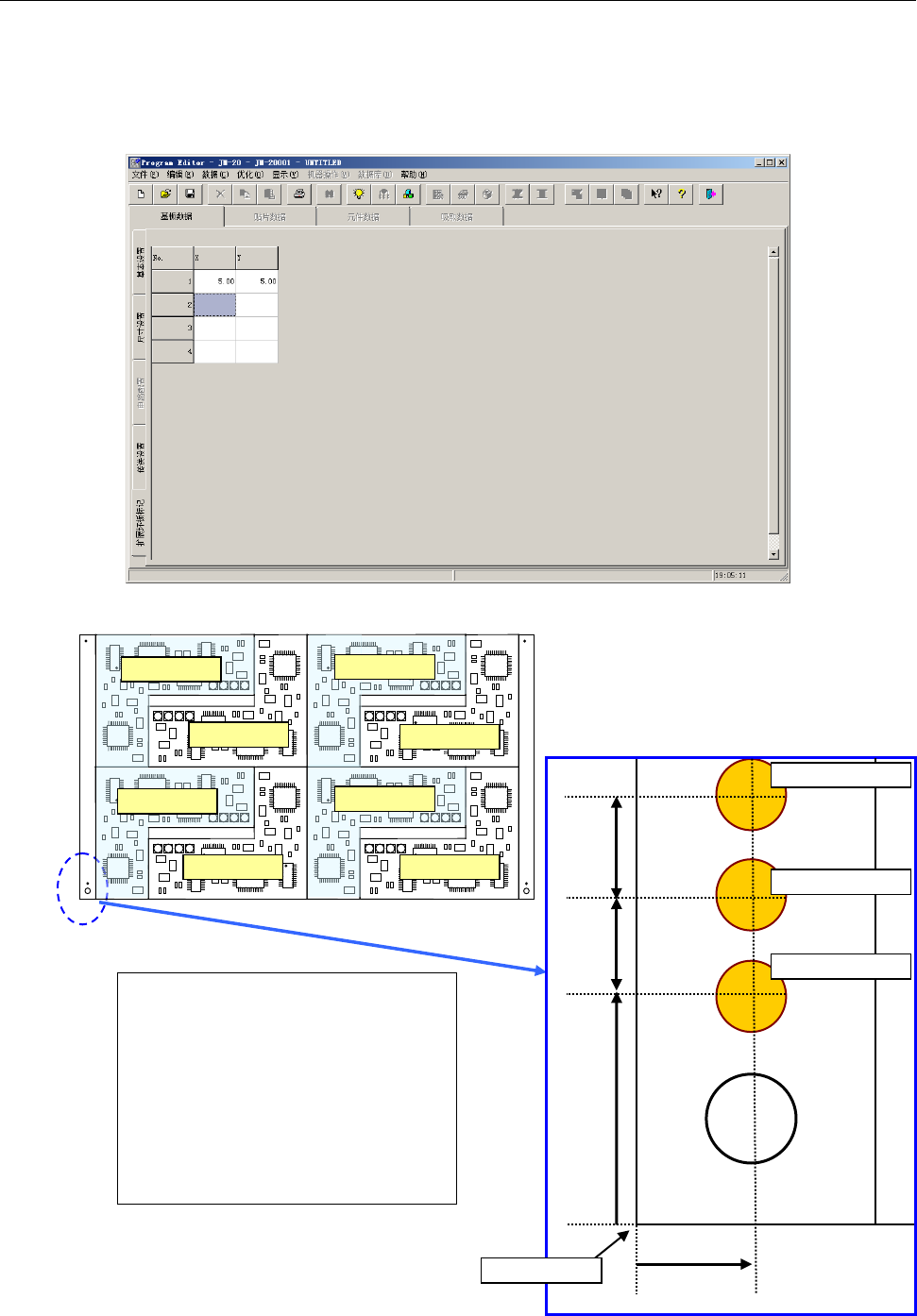

选择「基板数据」各画面左下的「扩展坏板标记」选项卡时，显示如下画面。
电路 NO.1
电路 NO.2
电路 NO.3
电路 NO.4
电路 No.1 X=5 Y=10
电路 No.2 X=5 Y=17
电路 No.3 X=5 Y=24
电路 No.4 X=5 Y=31
电路 No.5 X=5 Y=38
电路 No.6 X=5 Y=45
电路 No.7 X=5 Y=52
电路 No.8 X=5 Y=59
对应电路 NO.1
对应电路 NO.3
5mm
10mm
7mm
7mm
对应电路 NO.2
基板位置基准
电路 NO.5
电路 NO.6
电路 NO.7
电路 NO.8
EPU 使用说明书 第 4 章 制作生产程序
4-32

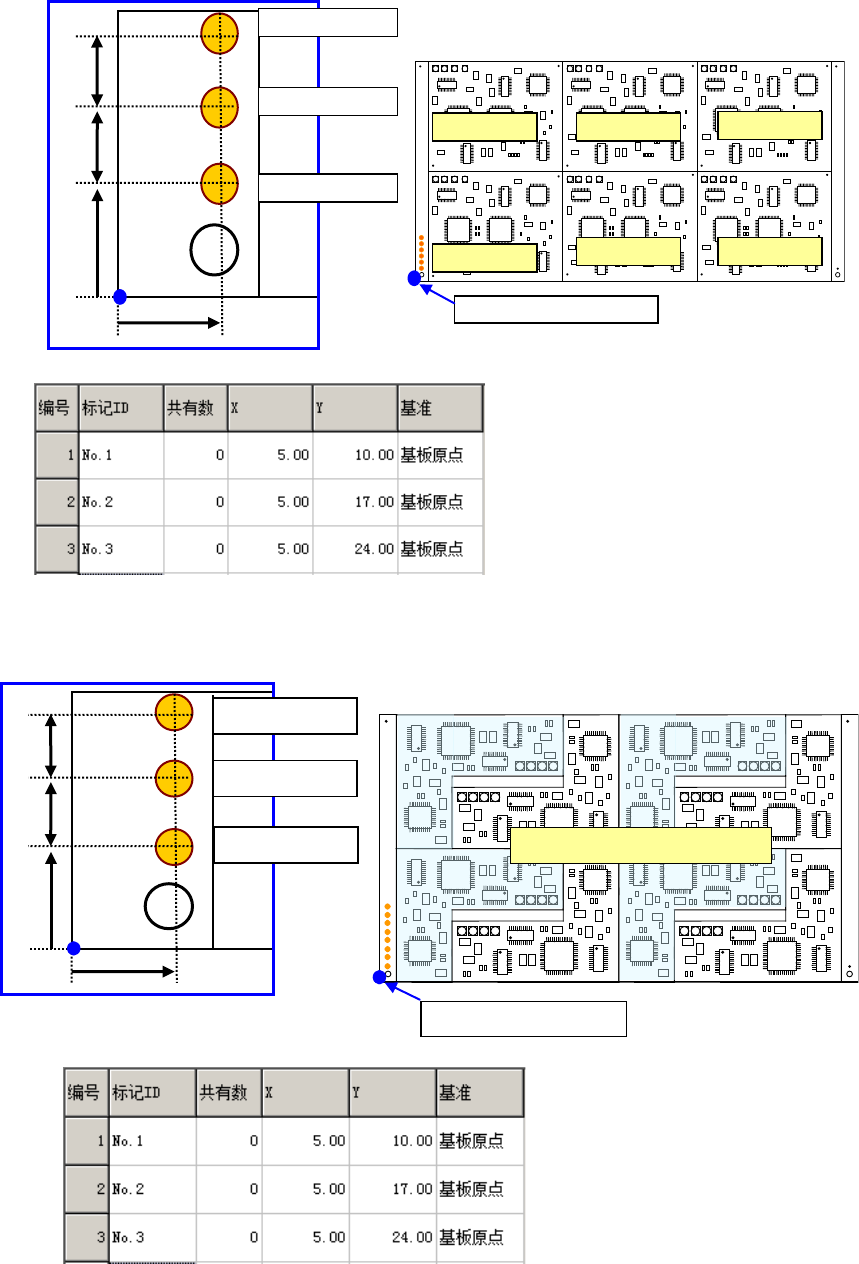

◆ 多面矩阵电路板
从基准电路开始以 X 方向间距/Y 方向间距为电路的顺序。
◆ 非矩阵电路板
按照电路配置中所设定的电路顺序。
5mm
10mm
7mm
7mm
基板位置基准(基板原点)
对应电路 No.1
对应电路 No.2
对应电路 No.3
顺序遵照电路配置的 No。
电路 NO.1
回路 No.2 电路 NO.3
电路 NO.
4
电路 NO.5
电路 NO.6
对应电路 No.1
对应电路 No.3
5mm
10mm
7mm
7mm
对应电路 No.2
基板位置基准(基板原点)
EPU 使用说明书 第 4 章 制作生产程序
4-33
4-1-3 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数
：与单板基板、多电路板无关，总点数最多可输入 10，000 点。
4-1-3-1 贴片数据画面的显示

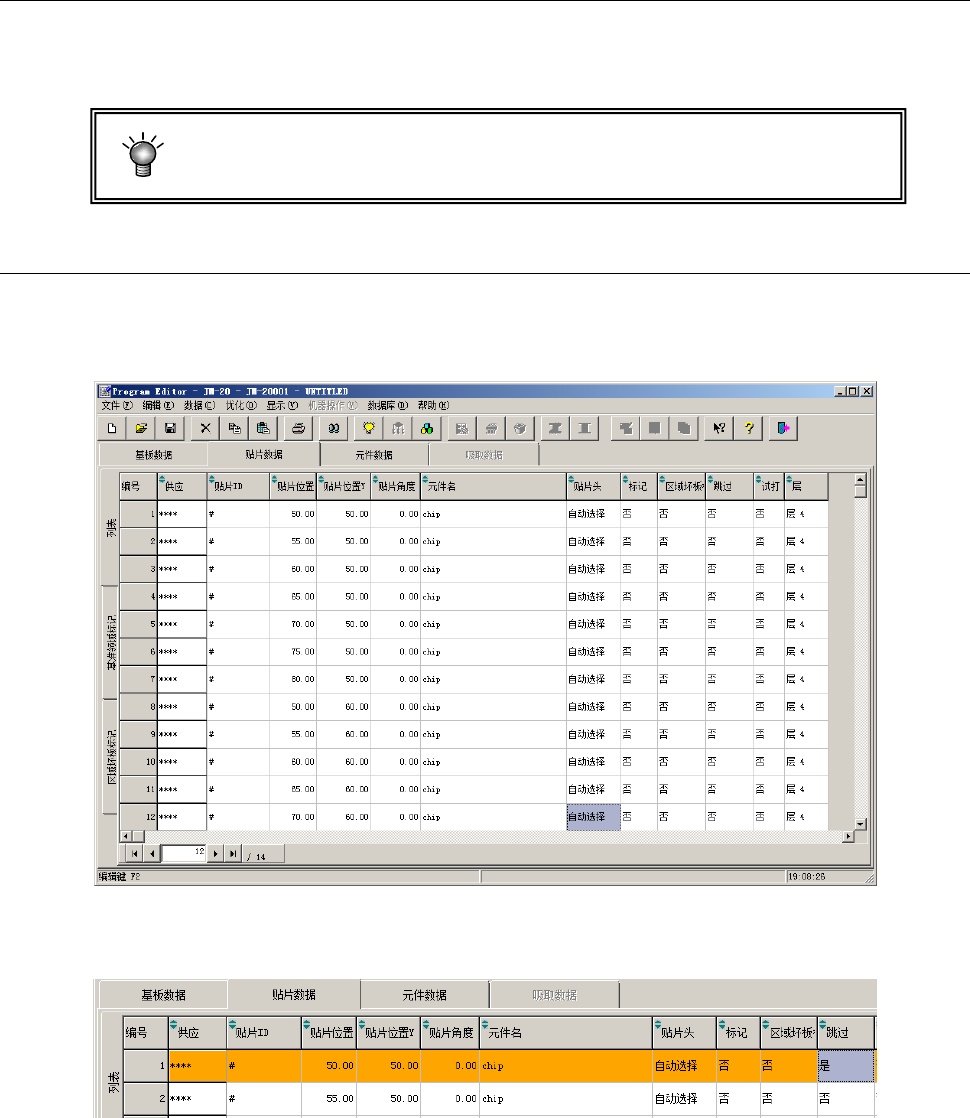

制作基板数据后，单击画面上方的「贴片数据」选项卡，可显示贴片数据制作画面
(下图为制作完成的示例)。
设置为跳过 (包含元件数据的跳过设置）时，显示会变为橙色，如下所示。
