EPU 使用说明书 第 4 章 制作生产程序
4-80
激光定心的中心位置

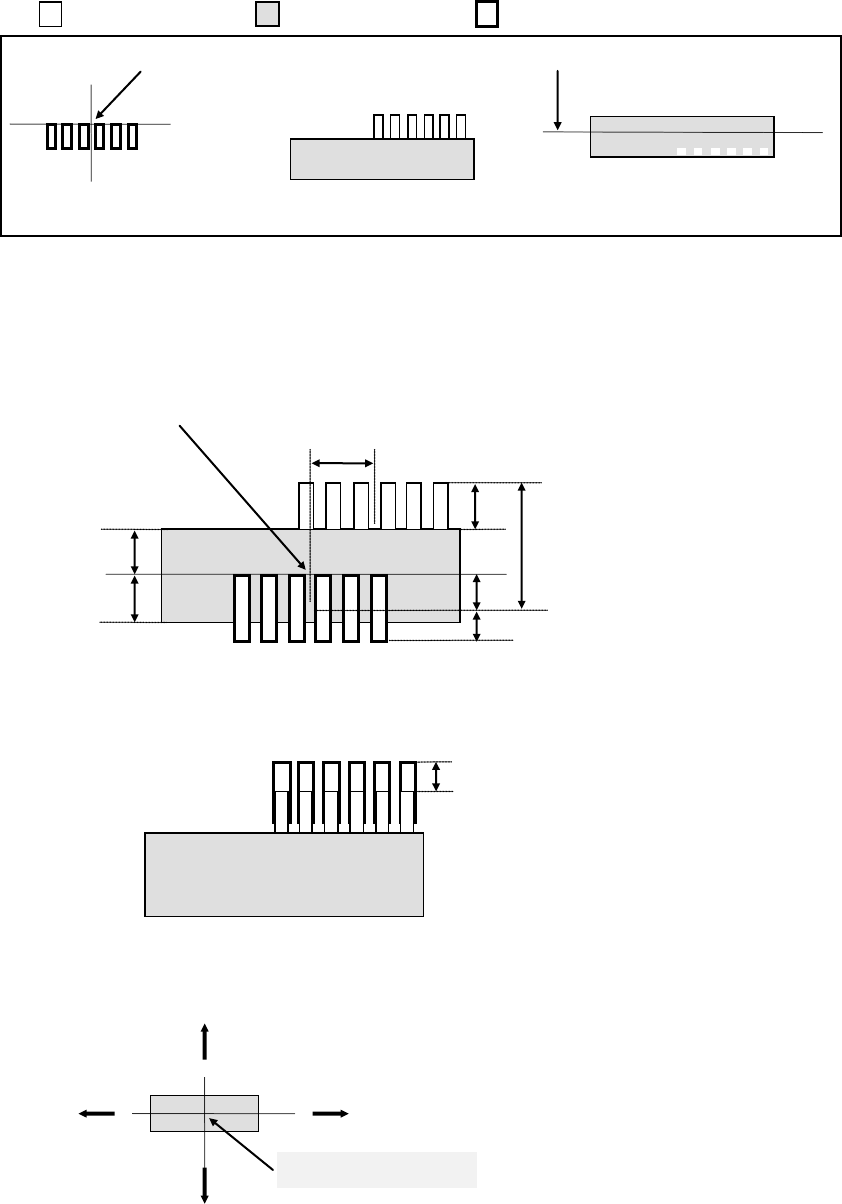

（例2） 以下面的元件为例，输入偏移值。数值的单位为“mm(毫米)”。
( (无色) => 引脚部、 (带颜色) => 模部、 (粗线) => Pad（焊盘）)
贴片坐标点 激光高度
基板上的 Pad（焊盘） 从上面看元件时 从横向(近前方向)看元件时
因贴片坐标点和激光定心的中心位置不同，如就此贴片会发生贴片偏移。因此，请将贴片坐标点
和激光定心的中心位置的偏移部分作为偏移值输入到“贴片偏移值”中。
无偏移值贴片时的情况如下：
激光定心的中心位置
在此例中，应输入其偏移值，以使引脚的尖端位于Pad的中央位置。
在“贴片偏移”栏中输入“X=-5.5、Y=-10”后，则按如下方法贴片。
注 1) “贴片偏移”值，请输入从激光定心的中心位置到贴片坐标点的尺寸。
值的符号如下(箭头为到贴片坐标点的尺寸)
5
.5
3
10
2
2
5
5
2
+Y
+X
-
X
-
Y
EPU 使用说明书 第 4 章 制作生产程序
4-81
贴片坐标点
激光定心的中心位置
激光定心的中心位置
贴片坐标点

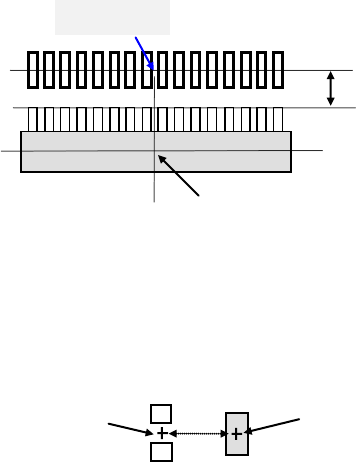

（例3） 按下图贴片时，将贴片偏移输入为“X=0，Y=+3”。
注 2) 偏移值以贴片角度“0”为基准输入。
（例4） 元件的贴片角度为“90”时，假定贴片角度为“0”，输入“贴片偏移值”。在下列情况时(贴片
角度“90”)，输入“X=0、Y=2”。
注 3) 偏移值的输入方法有在「元件数据」的“贴片偏移”中输入偏移值和在「贴片数据」的“X、Y 坐
标”上调整偏移值两种方法。
但在贴片数据中需要调整各个贴片点的偏移值。
因此，当 1 种元件的贴片点数量很多时，或不想变更贴片数据时，请在「元件数据」的“贴片
偏移”中输入偏移值。
注 4) 不同的元件，通过变更「元件数据」-「定心」的“激光高度”的值，有可能改变定心的中心位
置。
因此，有时不输入“贴片偏移”值而通过改变“激光高度”也能调整贴片位置。
但这种情况，需要把“激光高度”设置在能稳定定心的位置上。
2
3
EPU 使用说明书 第 4 章 制作生产程序
4-82
(3)
元件层
设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同元件用完时不会进入暂停状态。
请在下拉式列表中显示的层1(优先度高)到层7(优先度低)选择设置。
(4)
速度
在用小的吸嘴吸取元件时，或者元件表面有沟槽导致真空漏气等情况时，可以从默认值变更XYZ
轴的加速度。
• XY
从下拉列表上选择设置元件吸取后向贴片位置移动的 XY 加速度｡
• Z
下降速度
从下拉列表上选择设置贴片位置的 Z 轴下降加速度（用于调整元件应力）。
选择负荷控制时，会变更为「FC 速 度 」。
• Z
上升速度
从下拉列表上选择设置贴片位置的 Z 轴上升加速度（用于稳定元件位置）。
贴片时的｢Z 下降速度｣或者｢Z 上升速度｣为「高速」「中速」「低速」时，可以从相邻「速度 1」
(速度慢)～「速度 5」(速度快)的下拉列表中选择，调整速度。
1) 激光定心时
• θ
速度
(
计测时
)
从下拉列表上选择设置 θ 旋转速度。
在 Head 持有元件的状态下，LA 测量旋转时，对所有的运行均有效｡
设置激光识别时的 θ 轴加速度。
• θ
速度
(
计测外
)
从下拉列表上选择设置 θ 旋转速度。
在 Head 持有元件的状态下，除 LA 测量旋转时以外，对所有旋转运行有效｡
设置除激光识别时以外的 θ 轴加速度。
2) 图像定心时
·θ
速度
从下拉列表上选择设置 θ 旋转速度。
在 Head 持有元件的状态下运行有效｡
(5)
2
段控制
吸取时的「Z 下降速度」或「Z 上升速度」为「中速」「低速」时，通过指定「执行」调整，
可以在基板上面的指定位置进行速度切换。
上升和下降各输入 2 个阶段控制的高度。
设为「不执行」调整时，在距离基板上面 2mm 的位置进行速度切换。。
先贴片
后贴片
