EPU 使用说明书第 4 章制作生产程序 4- 123 （ 6 ）元件类型通用图像元件时有关通用图像元件的数据制作方法，请参见「第 6 章通用图像」。 (7) 元件类型插入元件时元件类型为插入元件时，会选择通用图像的表格。有关通用图像元件的数据制作方法，请参见「第 6 章通用图像」。

EPU 使用说明书第 4 章制作生产程序

4-122

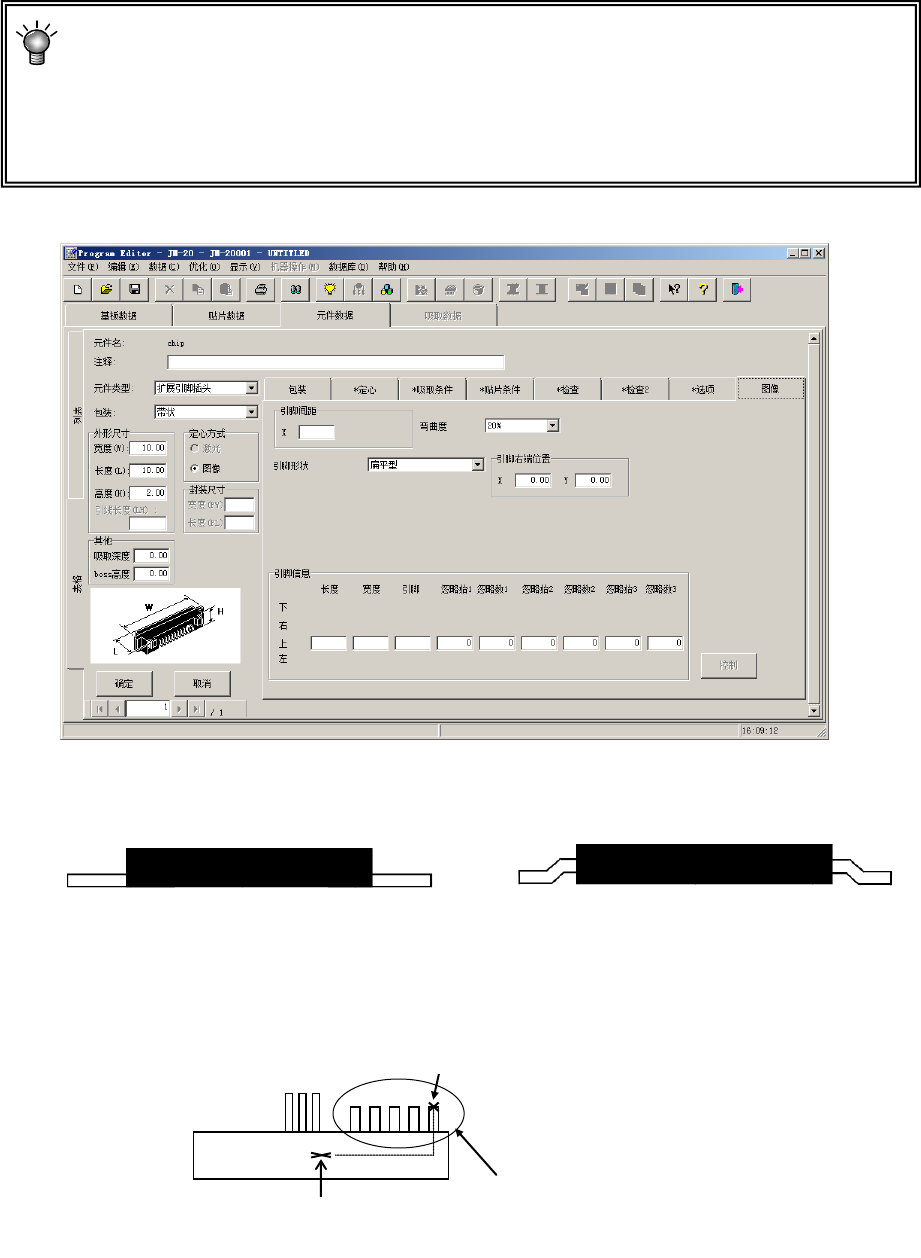

（5）元件类型扩展引脚连接器时

※扩展引脚连接器：

是指单向引脚连接器元件的扩展版，在同一边上存在不同引脚间距及不同引脚宽度的单向

引脚连接器。此时，通过仅识别某一部分的引脚，即可识别元件。识别方法是指定某个存

在同一间距、同一宽度的引脚区域(1 部分)，仅根据对该部分引脚的识别来进行定位。但，

条件限于在指定识别的引脚间距的 2 倍以内没有其他引脚。

引脚形状、引脚右端位置以外的项目与引脚元件的设置相同。

引脚形状

引脚形状：从扁平形和鸥翼形中选择。

◇扁平型 ◇鸥翼型

右侧引脚位置

输入从元件识别中心位置(VCS 的中心位置)到进行识别的引脚组的右端引脚的顶端中心位置的 X

及 Y 的尺寸。X、Y 的输入范围为-99.00～99.00。

3) 控制

对于进行图像识别时使用的摄像机、照明等进行设置。通常设置为初始值，因此无需变更。

详细设置请参见「4-1-4-2-10 控制」。

元件识别中心位置

引脚右端位置

进行识别引脚的组

EPU 使用说明书第 4 章制作生产程序

4-123

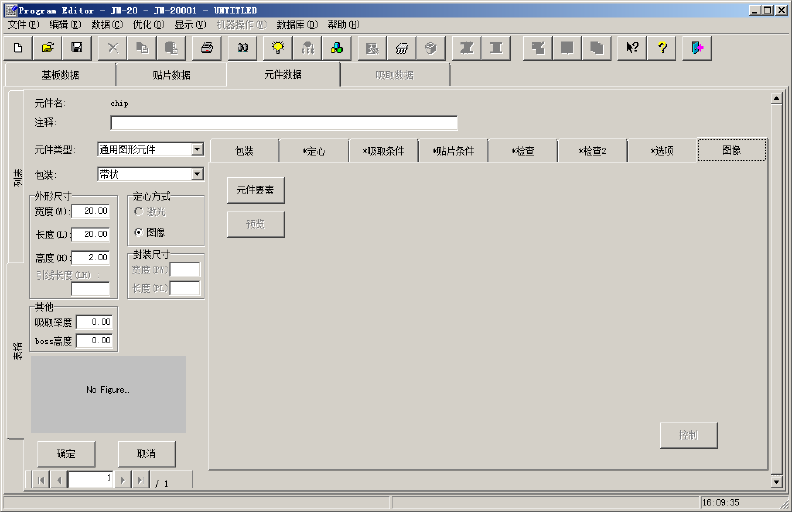

（6）元件类型通用图像元件时

有关通用图像元件的数据制作方法，请参见「第 6 章通用图像」。

(7) 元件类型插入元件时

元件类型为插入元件时，会选择通用图像的表格。有关通用图像元件的数据制作方法，请参见「第 6

章通用图像」。

EPU 使用说明书第 4 章制作生产程序

4-124

4-1-4-2-10 控制

是对图像识别元件进行详细设置的画面。

通常，因设置为初始值，所以无需变更。

仅当在默认设置的状态下，识别、贴片不正常时，才需要变更设置。

（1）图像控制数据
