EPU 使用说明书 第 4 章 制作生产程序 4- 13 (8) 坏板标记位置 单板基板无需设 置 ( 不能 设置 ) 。 (9) 基板高度 输入从传送基准 面 ( 基准 高度。此处为从 Z 轴初始值（ =“ 0. 00 ” ） ) 到基板 表面的尺寸。 通常输入初始值 。 在传送基准面与 基板表面高度不同时 ，才输入基板 高度。 例） 在异形基 板或灵活基板与夹 具 （放置板） 重叠 进行生产时， 此时输入的基板高度为 “+t” 的值…
EPU 使用说明书 第 4 章 制作生产程序
4-12
注意
当有标记坐标的设计值(CAD 数据)时，绝对不要进行 X、Y
坐标的示教。
否则所有的贴片坐标将偏离设计值。
注意
为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠近
装置。

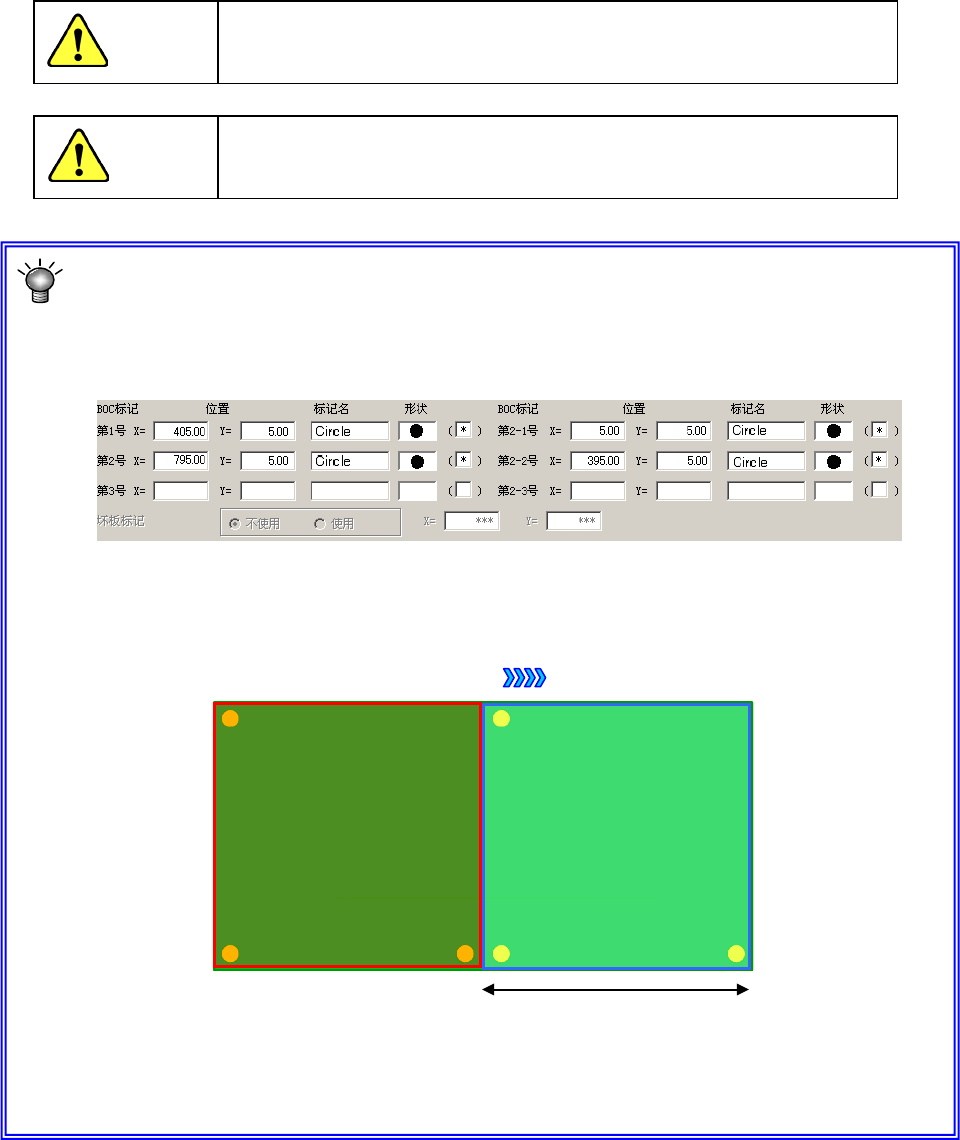

使用长尺寸基板对应（L 规格：选购项、XL 规格：标准）
在对基板外形尺寸 X 超过规定尺寸的大型基板时，设置第 1 次夹紧贴片范围的 BOC 标记 (以
下称为第 1 号 BOC 标记)，和 第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2 号 BOC 标 记 ）。
例) 单板基板 从左→右传送，基板尺寸为 800mm 时，输入第 1 号 BOC 标记设置和第 2 号
BOC 标记设置。
传送方向
① 第
1
次
贴片区域
② 第
2
次
贴片区域
机器规格尺寸
L = 410
㎜
XL = 410 ㎜
EPU 使用说明书 第 4 章 制作生产程序
4-13
(8)
坏板标记位置
单板基板无需设置(不能设置)。
(9)
基板高度
输入从传送基准面(基准高度。此处为从Z轴初始值（=“0.00”）)到基板表面的尺寸。
通常输入初始值。
在传送基准面与基板表面高度不同时，才输入基板高度。
例）在异形基板或灵活基板与夹具（放置板）重叠进行生产时，此时输入的基板高度为“+t”的值。

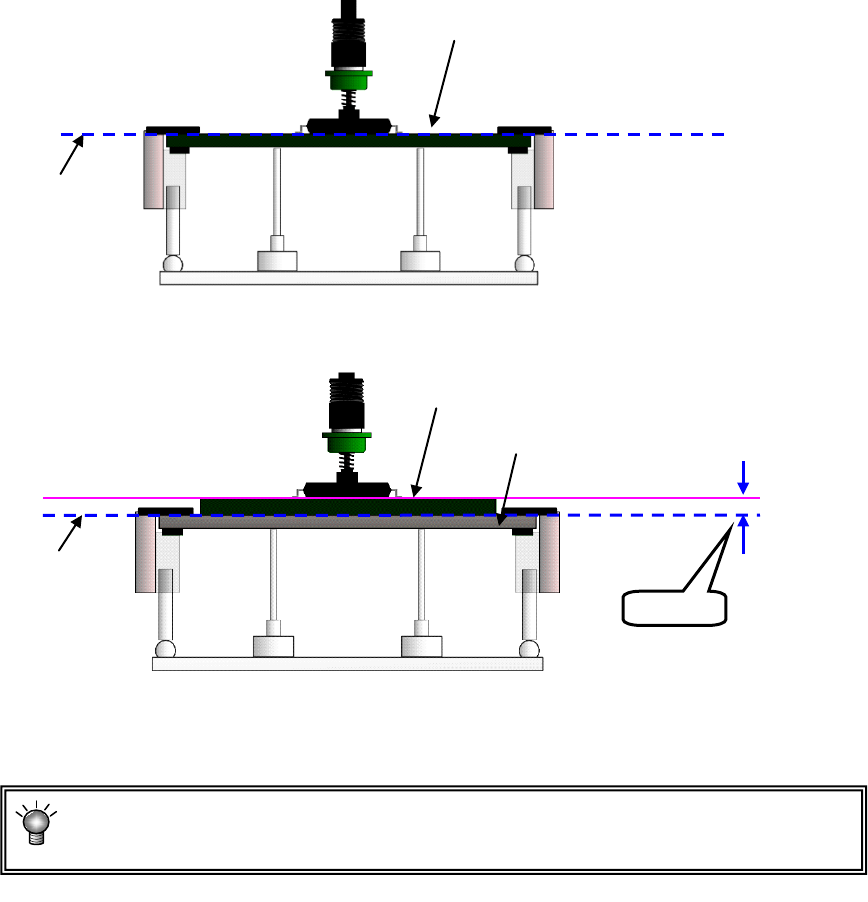

●一般情况（传送基准面＝基板表面的高度）
●使用夹具时（传送基准面≠基板表面的高度）
在这种情况下若不输入“+t”，在元件贴片时会将元件挤进贴片面以内(多进入深度 t)，容易损坏元件。
基板表面的高度
传送基准面
+t
夹具（放置板）
传送基准面
基板表面的高度
在进行贴片时的吸嘴高度由基板高度决定。因此，若输入错误的数值，则
有可能会造成贴片错位。（元件未放到基板位置，或者过度挤压元件）
EPU 使用说明书 第 4 章 制作生产程序
4-14

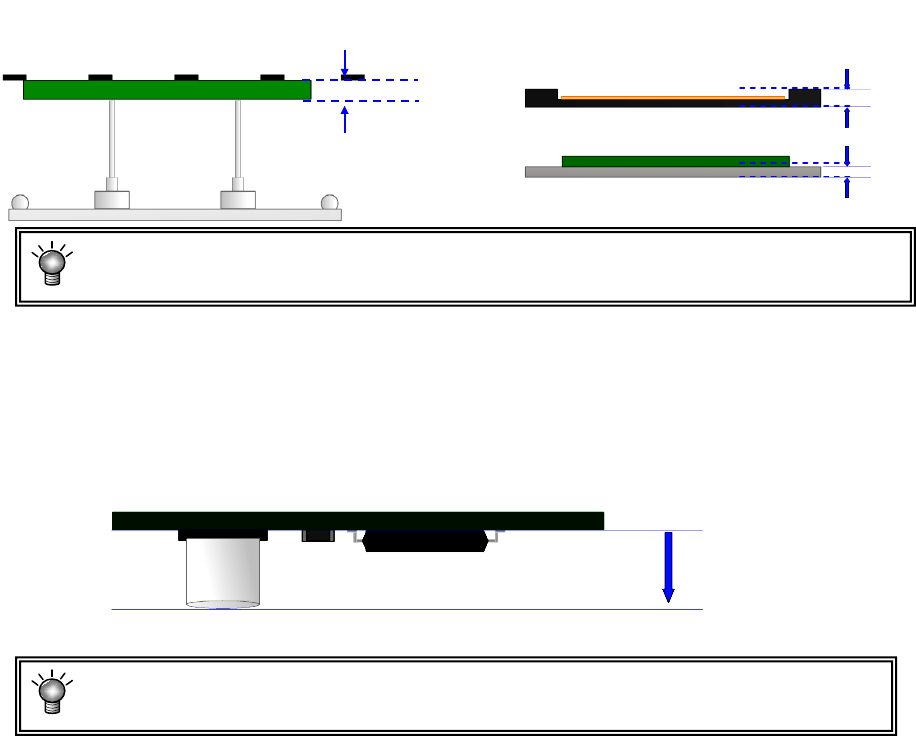

(10)
基板厚度
输入基板厚度。
该值用于决定基板定心时支撑台上升的高度。
如果设置错误，有可能导致支撑销过渡挤压基板，从而损坏基板，或使支撑销够不着基板，
使贴片不匀。
(11)
背面高度
输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。
该值将决定生产时支撑台的待机高度。
若该值过小，则由于支撑台的移动距离短，会使生产节拍加快。
(在5mm与40mm差值最大时，约差0.25秒)
如果输入比元件背面高度小的值，则在基板传送时支撑销可能会接触到元件，因此请务
必输入比背面元件高度大的值。
基板厚度
背面最高的元件
背面高度
