EPU 使用说明书 第 4 章 制作生产程序
4-87
(6) 极性判定
极性检查，仅当元件类型为 INS 电解电容器时，才能设定、实施。

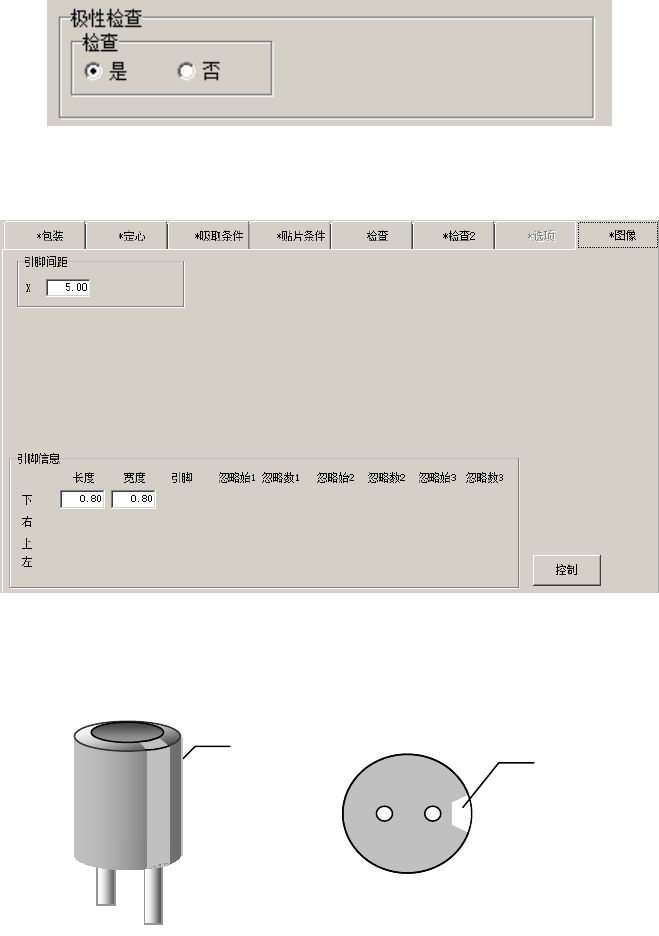

设定是否执行极性检查，从图像选项卡设定引脚间距、引脚长度、宽度。
极性检查设定为「是」时，必须从图像选项卡设定引脚间距、引脚长度、宽度。
实施极性检查时，如果看 VCS 识别元件下面，在设定位置看不到带，即为错误。
主要用于检查元件错挂等。
带
Bottom View
带
EPU 使用说明书 第 4 章 制作生产程序
4-88
4-1-4-2-7 检查 2
进行“测量贴片基板面高度”、“检查贴片后元件高度”、“检查贴片前元件高度” 、“元件方向判断”、
“元件插入异常检测”相关的设置。

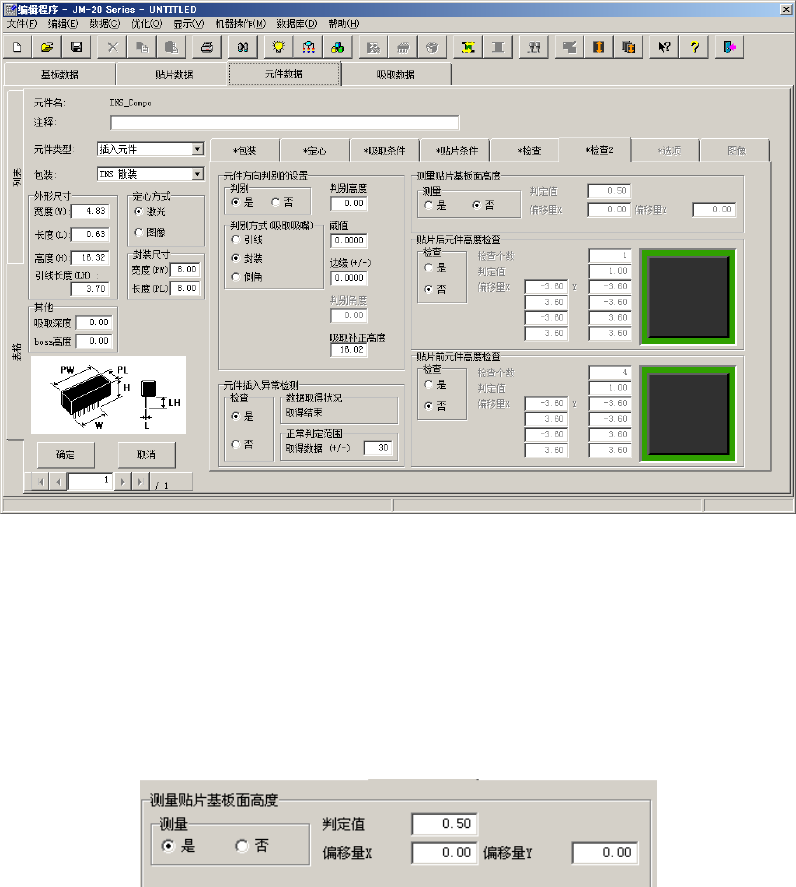

(1)
测量贴片基板面高度
测量元件贴片位置的基板面高度，进行贴片 Z 坐标的校正。
测量位置为贴片点的中心(一个点)。
要输入判定测量的结果、基板的翘曲的阈值。
如果测量结果为（－判定值～判定值）之间，则判断为可以贴片。
如果要测量与贴片点不同的位置时，请输入偏移量（X,Y）。
EPU 使用说明书 第 4 章 制作生产程序
4-89
(2) 检查贴片后元件高度
贴装元件后，可通过 HMS 测量元件表面的高度，检查贴片元件是否正常贴装。
每个测量点检查结果如果在 －判定值 ～ ＋判定值之间，则判断元件贴片正常。
如果检查的结果超过判定值的数值，则暂停生产。
设置项目
内容
检查
设置是、否检查。
检查个数
指定
1
～
4
个检查位置。
判定值
设置检查的判定值。
偏移量
X
、
Y
检查位置，指定距离贴片点的偏离量值。从上
开始，测定位置为
1
、
2
、
3
、
4
。
※初始值可在环境设定画面中进行变更。
测定位置的偏移量值与检查点的对应关系见下图。
偏移量值
纵向尺寸的 5%
测定位置 1
测定位置 3
测定位置 2
测定位置 4
横向尺寸的 5%
纵向尺寸的 5%
横向尺寸的 5%
