EPU 使用说明书 第 5 章 数据库 5- 10 5-1- 4 重新查找 重新查找, 是指从数据库或固定 信息中再次查找程 序中的元件数据 、 吸 取数据、 更新程序中 的数据。 单击重新查找, 即可显示如下询问。 ・ 选 择 [ 确定 ] ,则更新全部吸 取角度。 ・ 选 择 [ 取消 ] ,对已 设定的吸取数据不进 行更新。

100%1 / 324
EPU 使用说明书 5 数据库
5-9
5-1-3-4 跳转
在菜单栏中,单 跳转」。
显示如下画面后,请输入跳转目标元件数据号码。
单击「确定」后跳转到目标元件。
EPU 使用说明书 5 数据库
5-10
5-1-4 重新查找
重新查找,是指从数据库或固定信息中再次查找程序中的元件数据取数据、更新程序中的数据。

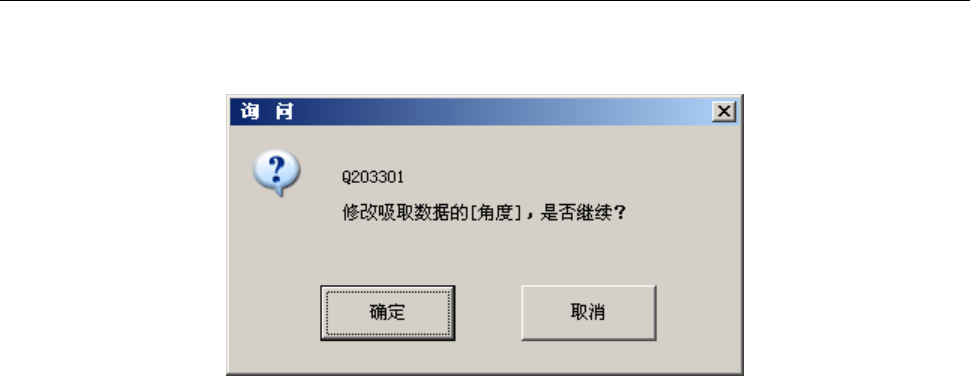

单击重新查找,即可显示如下询问。
[确定],则更新全部吸取角度。
[取消],对已设定的吸取数据不进行更新。
EPU 使用说明书 6 通用图像元件
6-1
6
通用图像元件
6-1 通用图像元件
6-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般
多引脚元件
)和具有多种排列的区域阵列元件(一般称
复合阵列元件
)在任意位置上配置有球或
平面的元件等(般称
随机配置元件
)、以及外形有角或边的元件
(外形元件)
,按通用图像元件来
对待。
这些元件按副元件类型可分:
·多引脚元件 引脚元件类
·复合阵列元件、随机配置元件 球元件
·外形元件 外形元件类
相同识别要素(元件要素)的集合被称元件要素
亦即;
元件要素
是指一个引脚或球;
元件要素组
是指大小相同的元件要素(引脚或球)的集合。
把排列相同的通用图像元件的要素组作为一个元件要素组,通过对各个元件要素组进行定义,可
求出元件的中心。下图由4元件要素组构成
引脚元件类(多引脚元件)
球元件类(复合阵列元件)
4 元件要素组
3 元件要素组
2 元件要素组
1 元件要素组
随机配置元件
俯视图
仰视图
俯视图
