EPU 使用说明书 第 6 章 通用图像元件 6- 22 6-4-3- 2 引脚元件简易输入画面 在引脚元件要素组 定义画面中按了「 OK 」后，显示 引脚元件简易 输入画面 ，可输入、编辑引脚元 件要素组 的数据。此外，也 可进行元件 要素组 的追加、复制、 粘贴、删除等操作。 引脚元件 简易输入画面由 “ 引脚 元件要素组一览 ” 、 “ 引脚位置、 引脚数、引脚间距 ” 、 “ 引脚特 征 ” 3 个项目构成。 引脚 元件要素…
EPU 使用说明书 第 6 章 通用图像元件
6-21
6-4-3 引脚元件类的制作方法
6-4-3-1 引脚元件要素组定义画面
从元件要素数据画面中选择“引脚元件类”，则显示如下的“引脚元件要素组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件要素组的数量。
输入后，选择「确定」。
※
注
：
如果在引脚元件要素组定义画面中定义了元件要素组并按下 OK
结束运行，则从下一次开始，
即使按了简易输入按钮，也将被跳过。元件要素组的追加等，请在
引脚元件简易输入
对话框中
进行。
② 请输入各边的引脚
组数量。
① 请选择模板。
(有 7 种模板可供选择。)
显示元件要素组
数量的总和。
EPU 使用说明书 第 6 章 通用图像元件
6-22

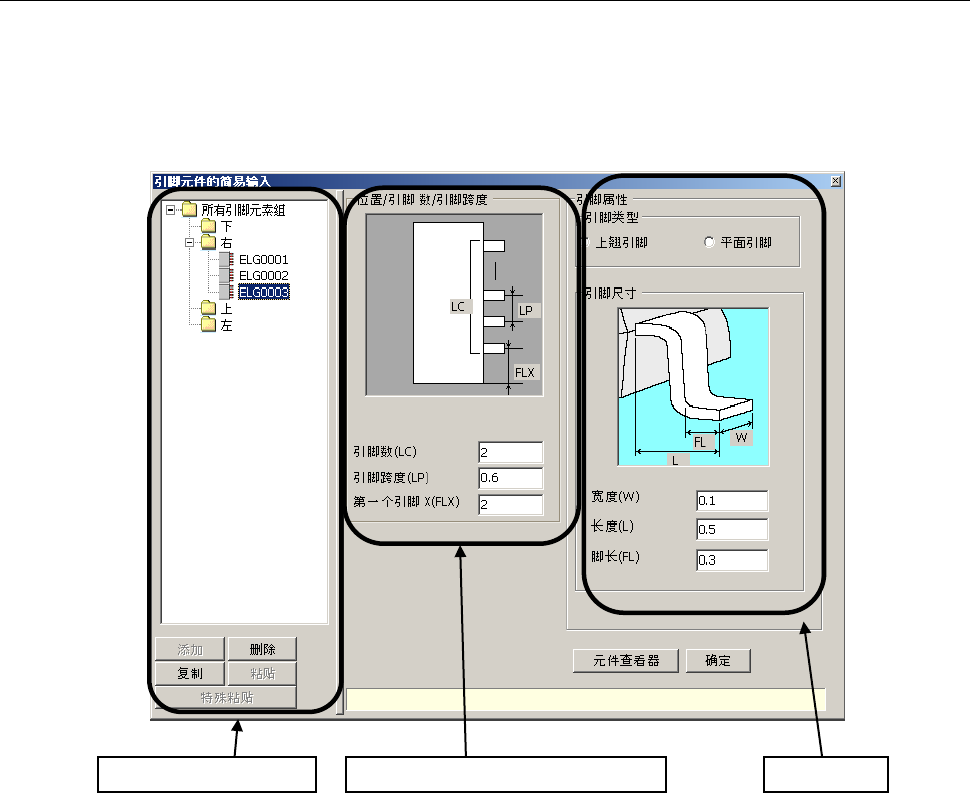

6-4-3-2 引脚元件简易输入画面
在引脚元件要素组定义画面中按了「OK」后，显示
引脚元件简易输入画面
，可输入、编辑引脚元
件要素组的数据。此外，也可进行元件要素组的追加、复制、粘贴、删除等操作。
引脚元件简易输入画面由“引脚元件要素组一览”、“引脚位置、引脚数、引脚间距”、“引脚特
征”3个项目构成。
引脚元件要素组一览 引脚位置·引脚数量·引脚间距 引脚特征
EPU 使用说明书 第 6 章 通用图像元件
6-23

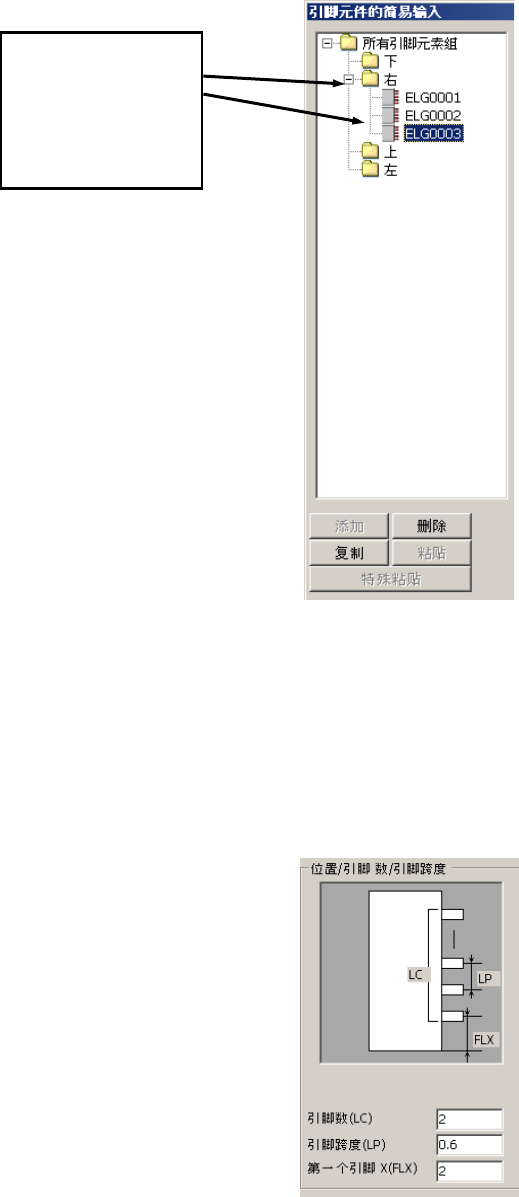

(1) 引脚元件要素组一览
引脚元件要素组一览中，可进行与 Windows 浏览器类似的操作。
(2) 引脚位置、引脚数量、引脚间距
●引脚数 (LC) ：组内的引脚数
●引脚跨度(LP) ：从引脚中心到下一引脚中心的距离
●第一个引脚 X(FLX)：从角(最外周)到首元件要素的距离
单击[＋]，则符号
变为[－]，并显示
在该引脚位置所定
义的元件要素组。
