EPU 使用说明书 第 4 章 制作生产程序 4- 177 (8) 插入元件的元件 数据完成后，变更元 件尺寸时数据固定 选择“返回默认 值”时，在变更元件 尺寸时各设定 值会恢复为默认值。 选 择“固定” 时，即 使变更元件尺寸 ，仍会保持当前选择 的设定不变。 有关固定设定项 目请参见下表。 设置项目名称 ○：固定 ×：不固定 定心 吸嘴号 ○ 元件吸取 真空压 ○ 激光 高度 ○ 元件 形状 ○ 夹持 吸嘴数据 ○ 吸取条件 2 …
EPU 使用说明书 第 4 章 制作生产程序
4-176
●使用服务器元件数据库时
选择“使用服务器元件 DB”。
在此情况下，浏览的数据库，为自动浏览生产支援系统服务器内的数据库。
画面上将显示生产支援系统服务器的计算机名称（或地址）及端口号码。
※ 有关贴片机端的数据库详情，请参见 5 章数据库，在生产支援系统端的设置请参见生产支援
系统使用说明书。
(4)
默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，「元件数据」里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5)
检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章『4-1-4-2-6 检查』检测吸取位置偏差一节
的说明。
(6)
贴片前元件高度检查
在贴片前进行元件高度检查时，可以变更默认值。
●检查个数 …设置元件的检查位置。从 1～4 中选择。
●判定值 …设置检查判定值。可以输入 0.000～2.000 间的值。
●偏移量 X …按照 4 处的检查位置偏移量值，相对于元件封装尺寸横向的百分比进行设置。
从 0％～100％中选择。
●偏移量 Y …按照 4 处的检查位置偏移量值，相对于元件封装尺寸纵向的百分比进行设置。
从 0％～100％中选择。
对于贴片前元件高度检查，请参考『4-1-4-2-7 检查 2』（3）贴片前元件高度检查的说明。
(7)
贴片后元件高度检查
可对贴片后进行元件高度检查时的默认值进行变更。
●检查个数 …设置元件的检查位置。从 2～4 中选择。
●判定值 …设置检查判定值。可输入 0.000～2.000。
●偏移量 X …将 4 处检查位置偏移量值按照元件封装尺寸横向的百分比进行设置。
从 0％～100％中选择。
●偏移量 Y …将 4 处检查位置偏移量值按照元件封装尺寸纵向的百分比进行设置。
从 0％～100％中选择。
有关贴片后元件高度检查，请参见本章『4-1-4-2-7』记述的贴片后元件高度检查的有关说明。
EPU 使用说明书 第 4 章 制作生产程序
4-177
(8)插入元件的元件数据完成后，变更元件尺寸时数据固定
选择“返回默认值”时，在变更元件尺寸时各设定值会恢复为默认值。
选择“固定”时，即使变更元件尺寸，仍会保持当前选择的设定不变。
有关固定设定项目请参见下表。
设置项目名称
○：固定
×：不固定
定心 吸嘴号
○
元件吸取真空压
○
激光高度
○
元件形状
○
夹持吸嘴数据
○
吸取条件
2 阶段控制
○
吸取推进量
○
吸取偏移量
× ※1
调整真空时间
○
速度
○
贴片条件 贴片深度补偿量
○
贴片偏差
○
2 阶段控制
○
调整真空时间
○
速度
○
检查
不同元件判定
○
吸取位置偏移
○
检查 2 设置元件方向判断
○
※1 吸取偏移量，外形尺寸的宽度或长度一有变更，便会恢复为默认值。
EPU 使用说明书 第 4 章 制作生产程序
4-178
4-4 有关生产的信息
若生产模式为基板生产，则生产管理信息被保存。
该项可了解生产所保存的生产管理信息。
4-4-1 生产管理信息
(1) 生产管理信息的收集条件
1）生产模式为基板生产且对所有贴片点进行贴片时。
2）只要进行过一次收集后，在下一次生产开始时，将以上一次收集的数据为基础进行追加收集。
若要收集新的数据，需清除上一次的数据。

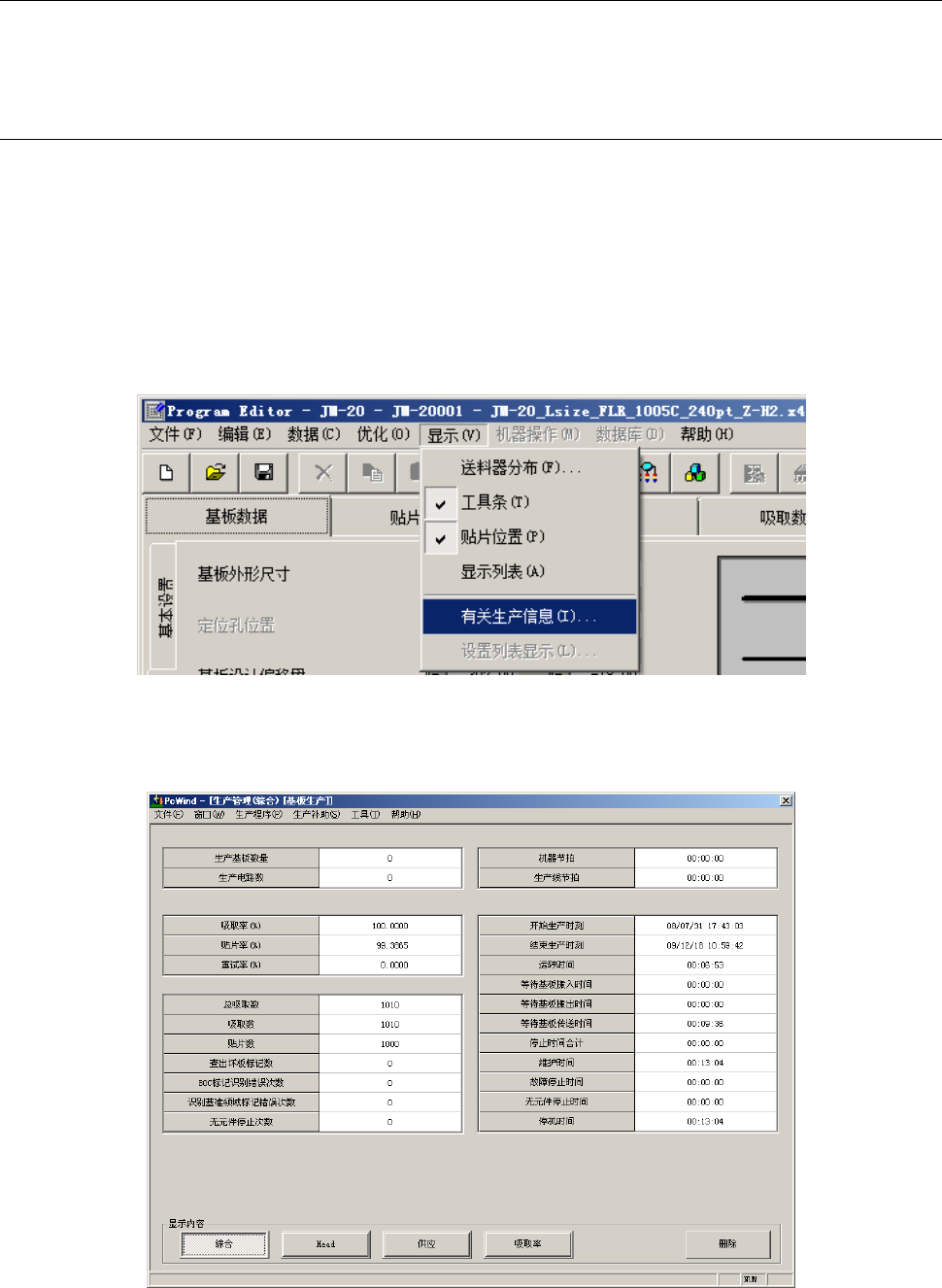

(2) 生产管理信息画面
从菜单栏中单击[窗口]，选择需要浏览的生产管理信息。
也可以从命令按钮选择（“通过”模式时，只可选择「综合」）
(3) 内容
1）生产管理信息（综合）
