4-1-4-2-6 检查
对“芯片站立”、“元件方向”、“吸取位置偏移”、“判断异元件”、“可插入元件判定”进行设置。
(1)
芯片站立
指定是否对芯片站立进行检查。
通常对3216以下的芯片元件推荐执行检查，因此选择元件类别为「方形芯片」时，自动设置为[是]。
※判定值： 根据已输入的元件高度尺寸计算并自动输入。
(2)
吸取位置偏移
使用此项功能，可以检查元件中心偏离吸嘴中心是否超过判定值。
但此项功能只限包装方式为带状供料器有效。除此之外，显示无效。
需要使用该项功能来检测元件的吸取位置偏移时，请选择[是]，并输入判定值。
判定值的输入范围为：0～元件外形的纵向尺寸。（元件供应角度为90°、270°时，元件的外形尺
寸为横向。）
检查设置为[是]时，默认判定值为：
设定值，在编辑程序的环境设置中进行设置。默认值为 50(%)。
元件外形纵向尺寸（或外形横向尺寸）÷2×（设定值/100）
EPU 使用说明书 第 4 章 制作生产程序
4-85
(3)

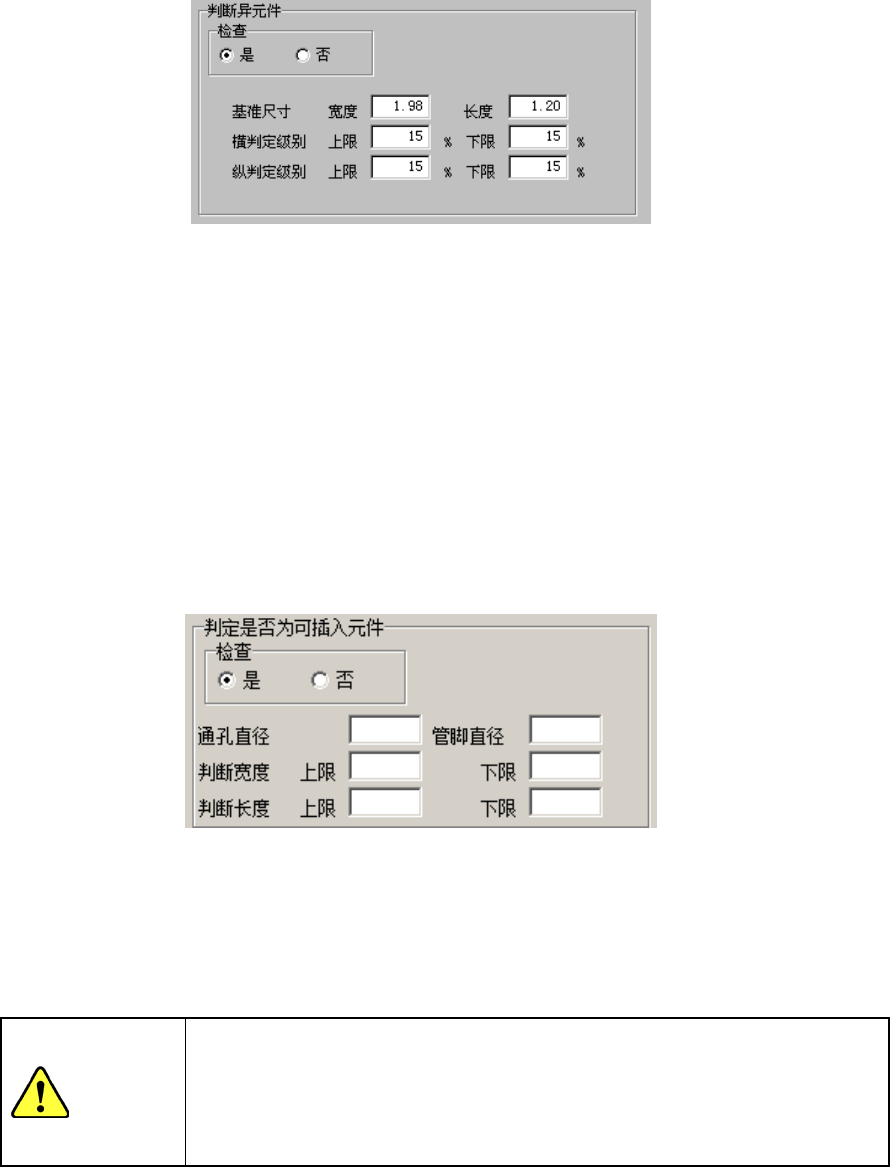

判断异元件
设置是否进行异类元件判断、实施时的基准尺寸、判断级别。
进行异类元件判断时，将检查定心时的元件的长宽尺寸。与设置值不一致时，即判断为异类元件
错误。
主要用于检查不同尺寸元件的挂置错误等。
检查与生产时的定心同时进行。
判断为对象元件，要根据激光定心方式和外形识别元件的组合确定。
(
4
) 判断是否为可插入元件
判断是否为可插入元件是根据设定的值，判断元件是否能插入基板通孔的功能。为了防止插入错
误造成基板及元件破损，在插入元件时请务必进行设定。(仅在元件种类区别中为插入元件时可以
设定和实施。)
设定是否实施可插入元件判定，以及球径尺寸、管脚径尺寸、实施判定时的判定尺寸。
可插入元件的判定设定为「是」时，需要手动输入球径尺寸与管脚径尺寸。输入球径尺寸与管脚
径尺寸后，将根据外形尺寸值自动计算出判定尺寸的上限和下限，从而设定判定值。
实施可插入元件的判定后，激光对中心时检查元件的横纵尺寸，因管脚弯曲等判断为不能插入通
孔的值时，做出错误判定。
检查与生产时的激光对中心同时进行。
(5)
引脚矫正
在判定是否为可插入元件中，判定为不可贴片的元件，实 施 引脚矫正的功能。在矫正后再次实施
是否为可插入元件的判定，判定为可贴片时，实施该元件的贴片。
在插入可能元件判定处，判定为比判定值更大时，将元件引脚部插入凹型夹具，使引脚幅变窄。
判定为比判定值更小时，将元件的引脚部插入凸型夹具，扩大引脚幅。
●引脚矫正功能仅对应引脚根数为 2 根的元件。
引脚根数超过 2 根以上的元件不进行引脚矫正。
●在 EPU 只能设置是否实施引脚矫正功能。
注意
EPU 使用说明书 第 4 章 制作生产程序
4-86

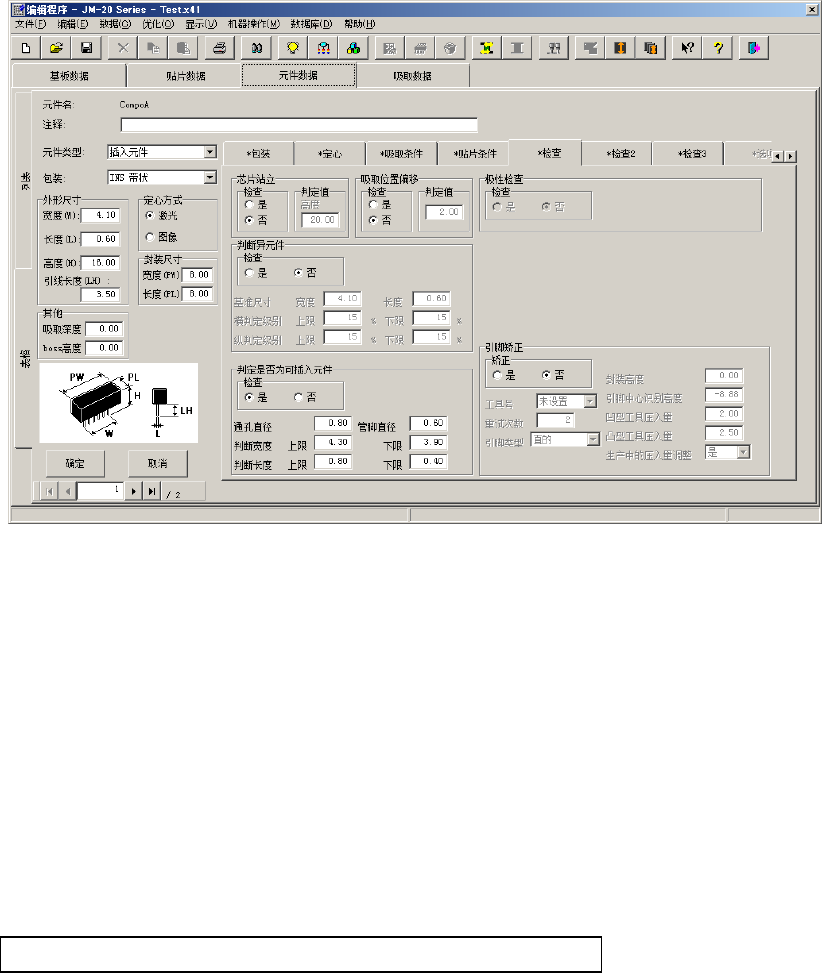

在元件数据满足下述条件时可以设置引脚矫正功能。
元件种类「插入元件」，出 厂 形态「INS 带」，送料器类型「MRF」，判定是否为可插入元件「是」
设置项目的详细内容如下所示。
・矫正
设置是否实施引脚矫正功能。
・工具号
选择适合实施 引脚矫正的元件尺寸的工具号。
・引脚类型
从「直的」、「成形」、「电阻」中选择最为接近的引脚类型。
・封装高度
设置除插入元件引脚部分的封装部分的高度。
・引脚中心识别高度
设置激光测量引脚基部（根端）时的识别高度。
・凹型工具压入量
设置引脚矫正时引脚在凹型工具上的压入量。
・凸型工具压入量
设置引脚矫正时引脚在凸型工具上的压入量。
・重试次数
设置在引脚矫正后的可插入元件判定中判定为不可贴片时，矫正重试处理的次数。
・生产中的压入量调整
对生产中是否可以调整凹型工具及凸型工具的压入量进行设置。
在矫正处理或者矫正再尝试的处理的频度变得高了的时候，盗窃长度的调整被用自动执行。
矫正再尝试的次数增加或者矫正有失败可能性。
为避免纠纷设定推荐"使用"。
