6-5-4 插入元件

说明元件类型「插入元件」的数据制作步骤。

元件类型为「插入元件」，定心方式选择为图像时，会打开通用图像的表格。

请在元件要素数据中选择类型为「球形元件」。

数据格式定义请选择「扩展列数据格式」。

将插入针（引脚）看作扩展列输入位置。输入方法与扩展列的输入方法相同。

管脚检查

管脚（引脚）检查，默认是已勾选的状态(元件类型为插入元件时)。

此功能可检查针脚的管脚（引脚）弯曲。

输入基板的通孔直径及元件的管脚直径，按下计算按钮，即可输入判定等级值。

判定等级可通过以下公式求得。

＊判定等级＝(通孔直径－管脚直径) / 2

对识别结果与 Location 的位置进行比较，如果差超过判定等级，则视为管脚弯曲错误。

发生此项错误后，视为可插入元件超出判定范围，按错误计数。

有关可插入元件判定为超出范围，详细情况请参见「JM20 使用说明书 CD 第 2 章生产」的

2-9-1 生产管理信息。

EPU 使用说明书第 6 章通用图像元件

6-44

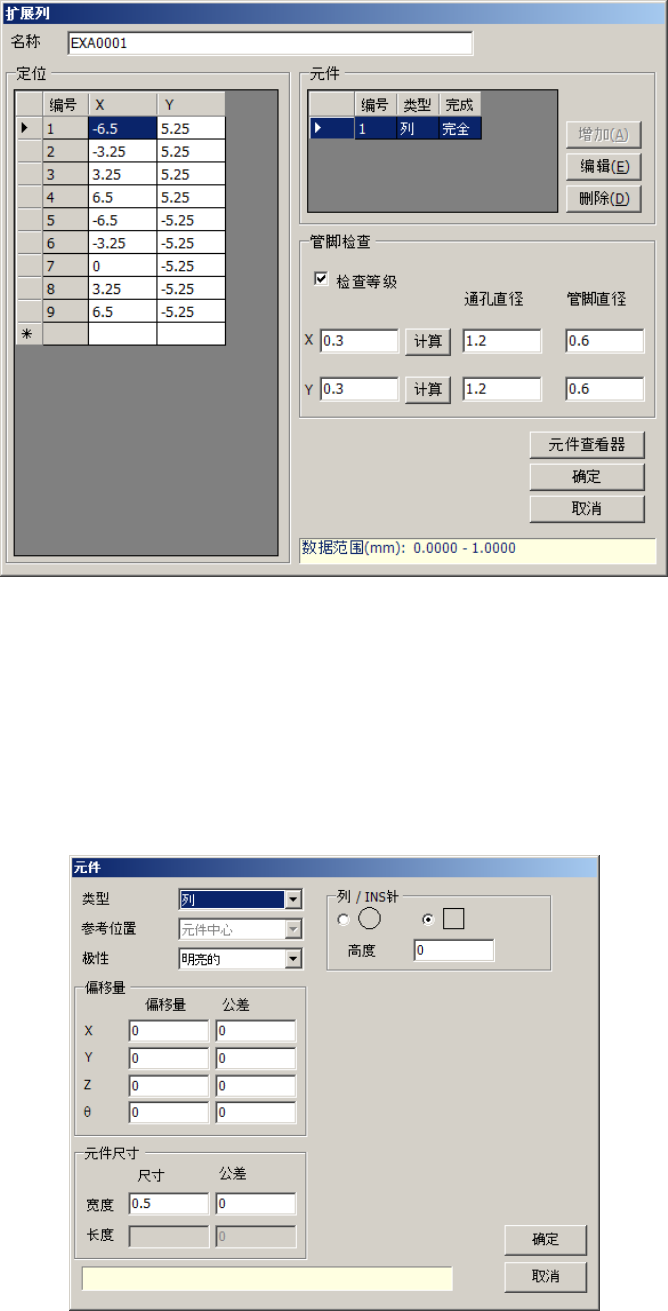

从扩展列画面中，按下编辑按钮，即可打开元件要素画面。

类型，选择「列」或 INS 针。

元件要素极性，选择明亮的。

无需输入偏移量及公差。

元件要素尺寸的宽度，输入插入针（管脚）的宽度。

在列/INS 针中输入插入针(管脚)的形状。目视确认针脚前端是圆形、还是四角形，选择接近的形状输入。

无需输入高度。

EPU 使用说明书第 6 章通用图像元件

6-45

6-6 通用图像元件的限制事项

数量限制

· 1 个元件可定义的元件要素组最多为 20 组。

· 1 个元件只能定义 1 个扩展列组。

· 1 个元件要素组可定义的最大元件要素数为引脚：384 根；球：6936 个以下。这是分别包含

引脚欠缺数与球欠缺数的数量。

· 角、边及标记元件要素，1 个元件要素组各只能定义 1 个。

· 1 个扩展列组最多可定义 256 个球。

· 1 个元件要素组可指定的引脚/球欠缺定义最多为 4 处。超过这个数时，必须将元件要素组分开

定义。

· 1 个元件可定义的最大球数为 6936 个。

· 1 个元件可定义的最大角与边均为 4 处，可定义的最大标记数为 3 处。

· 1 个生产程序能够处理的元件要素组总数为 1024 组。

· 1 个生产程序能够处理的扩展列组的总数为 256 组。

组合限制

· 1 个元件不能将引脚与球(或平面)两者都指定为元件要素。

· 1 个元件可指定的元件要素的组合仅在同一照明下可看见的元件要素有效。

· 1 个元件不能同时定义元件要素组与扩展列组。

引脚元件类的限制事项

· 含有 2 个以上引脚的引脚组必须至少在 1 个以上。

· 引脚尺寸的长/宽之比应为 1 以上，当为鸥翼形引脚时，与脚的长度之比也必须在 1 以上。

鸥翼形引脚

宽

长

度

长

度

宽

通常引脚

引脚的长度应超过宽度

的尺寸。

· 在引脚的宽度方向上有其他引脚组的情况下，若在与引脚方向的前端位置相同的高度上(前端

高度差处于间距的 0.5 倍以内)有引脚组相邻近时，邻接引脚的中心必须处在离开各引脚间距 2

倍以上的位置上。在只有 1 个引脚的引脚组的情况下，各中心也必须处在离开引脚宽度 2 倍以

上的位置上。即使不是引脚，但从近处看起来像引脚形状的，也必须同样分开。

P1：元件要素组 1 间距

P2：元件要素组

间距

L：元件要素组间距离

H：引脚顶端位置高度差

H≥0.5P1 且 H≥0.5P2 时

应 L≥2P1 且 L≥2P2。

Ｌ

Ｈ
