EPU 使用说明书 第 4 章 制作生产程序
4-99
4-1-4-2-8 检查 3
对“设定径向供料器的供料动作 ”、“ 设定径向供料器 HMS 的元件确认”进行相关设定。
仅在元件类型为「插入元 件 」「 INS 电解电容」并且包装方式为「INS 带式 」， 选择「MRF-S」「 MRF-L」
类型时，才能设定此项。
1) 设定径向供料器的供料动作
此功能是对于会定期出现缺失状态的带式元件到达缺失部位时，不进行吸取动作，通过 HMS 判
定元件有无，元件「无」时进行送料的功能。
不执行
对于没有缺失部位的带式元件、不定期存在缺失部位的元件，请选择不执行。
执行（有 HMS 的确认）
到达缺失部位后使用 HMS 进行元件有无确认，如果没有元件则进行送料，进行吸取动作。
执行（无 HMS 的确认）
到达缺失部位后使用 HMS 进行元件有无确认，如果没有元件则进行送料，进行吸取动作。如果
使用 HMS 确认连续 3 次无元件，之后将不进行 HMS 确认动作，直接进行吸取动作。
元件连续数
有元件 ： 设置有元件状态连续的数量。（下图所示为 6）
无元件 ： 设置无元件状态连续的数量。（下图所示为 2）

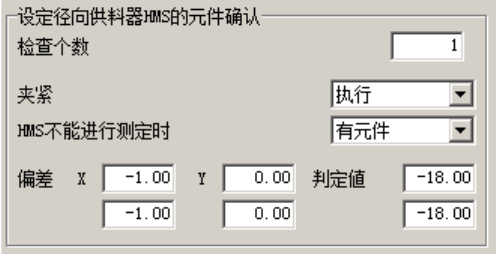

2) 设定径向供料器 HMS 的元件确认
此功能是从径向供料器吸取元件失败时，通过 HMS 检测径向供料器元件有无的功能。仅在元件
类型为「插入元件」「INS 电解电容」并且包装方式为「INS 带式」，选择「MRF-S」「 MRF-L」
类型时，才能设定此项。
EPU 使用说明书 第 4 章 制作生产程序
4-100
检查个数
测量位置的个数。
夹紧
设定在夹紧的状态下使用 HMS 进行元件有无确认。初始设定为「执行」夹紧。
HMS 不能进行测定时
设定 HMS 的测定失败时元件有无的状态。初始设定为「有元件」。
偏差 XY
距离元件的吸取位置的偏差值。HMS 的元件有无测定位置为
元件的吸取位置 XY ＋ 偏差 XY。
初始设定为「X=-1」「 Y=0」，可示教。
对于 1 个元件，如果存在多个吸取数据，将移动到最先发现的吸取数据的吸取位置。
※请对无元件和有元件两种情况，示教可进行 HMS 测定的位置。
判定值
用于判定有无元件。
HMS 测定结果 ＞ 判定值 → 有元件 。
HMS 测定结果 ≦ 判定值 → 无元件 。
初始设定为「Z = －18」，可示教。
对于 1 个元件，如果存在多个吸取数据，将移动到最先的吸取数据的吸取位置。
※判定值请参考以下公式输入。
判定值 = 切带机刀刃测定值(无元件时) ＋引脚长度－ 2mm（引脚被夹紧的引脚长度）
EPU 使用说明书 第 4 章 制作生产程序
4-101

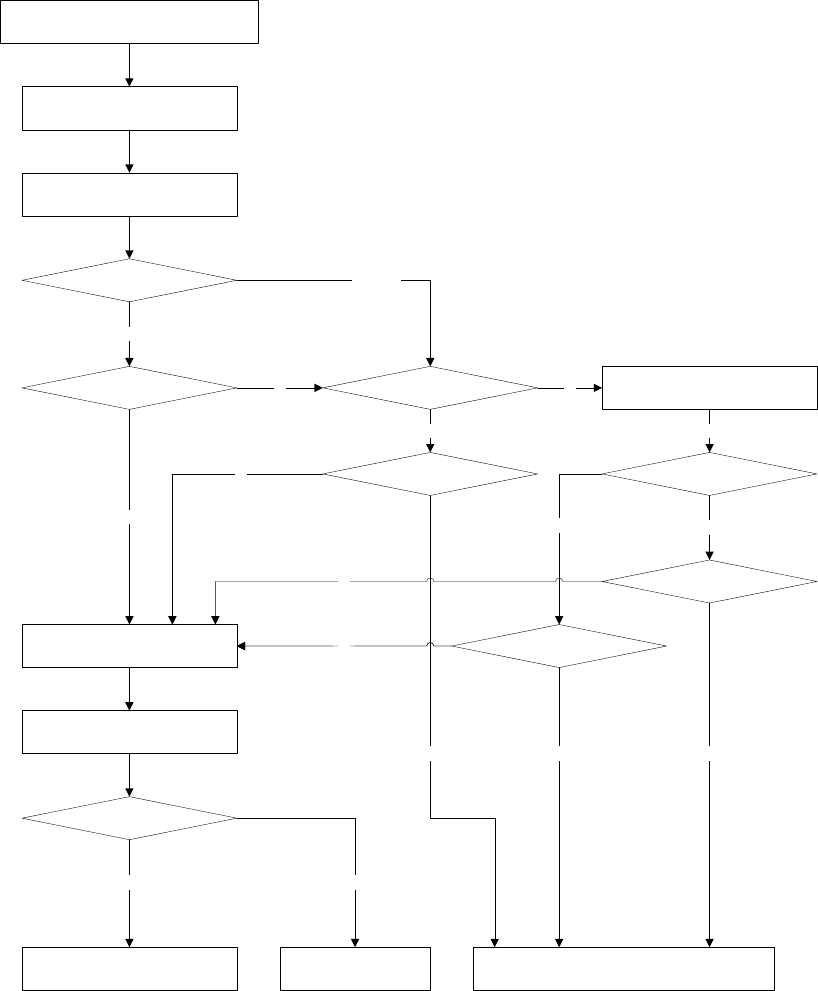

HMS 测定动作的流程如下所示。
测定成功？
START
（通过从径向供料器的吸取判定无元件）
重新吸取
不能测定
送料
吸取次数＜＝重试次数
Yes
设定夹紧ON时，夹紧
移动到元件有无测定位置的第1点
错误原因
“元件用完”
No(重试超限)
错误原因
“元件用完（吸取错误）”
有元件？
测定成功
无
设定夹紧ON时解除夹紧
测定成功？
有 是
不能测定
有元件？
测定成功
無し
有
不能HMS测定时？
有
无
检查个数为「2」？ 移动到元件有无测定位置的第2点
是
无
不能HMS测定时？
无
有
否
