EPU 使用说明书 第 6 章 通用图像元件
6-24

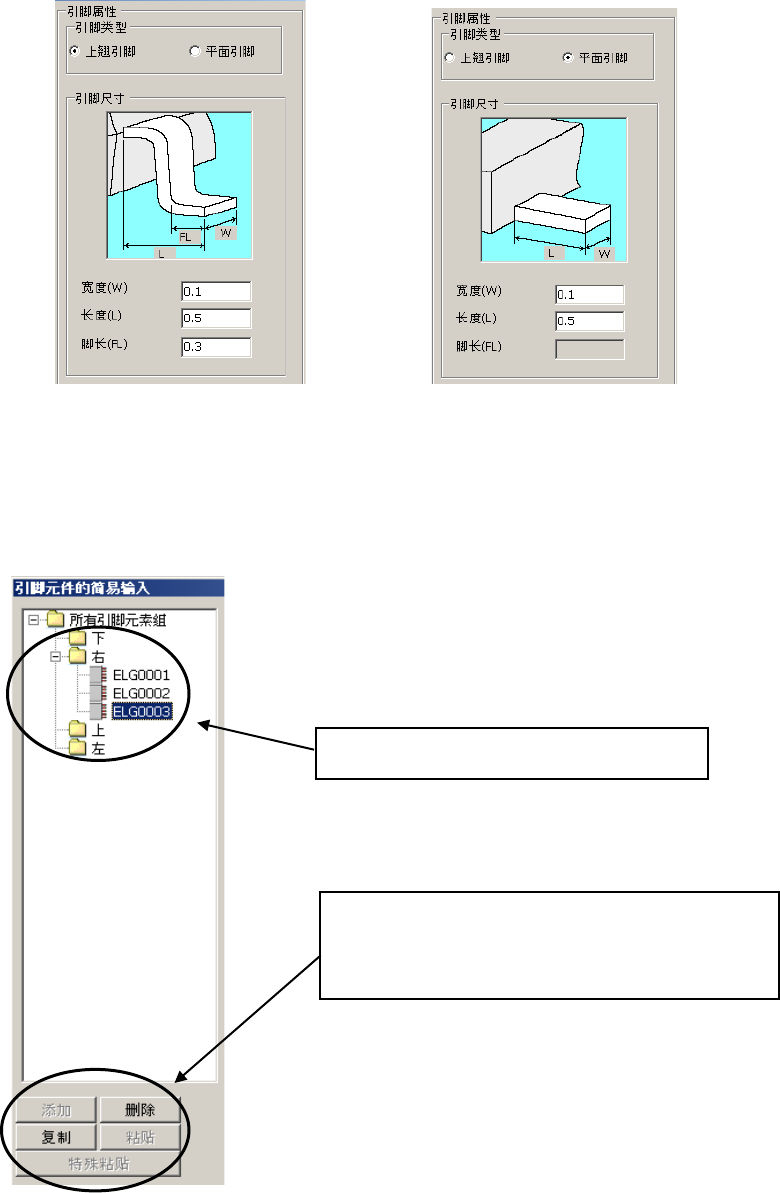

(3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
·引脚特征(鸥翼形引脚) · 引脚特征(平板引脚)
(4) 元件要素组的编辑
在「引脚元件要素组一览表」画面中进行元件要素组的追加、删除或复制。其操作方法与
Windows 的浏览器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
EPU 使用说明书 第 6 章 通用图像元件
6-25
6-4-4 外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件要素)的简易输入。
其条件为∶所有的元件要素组必须都位于角上或边上，且元件要素组的最大数目为“4”。

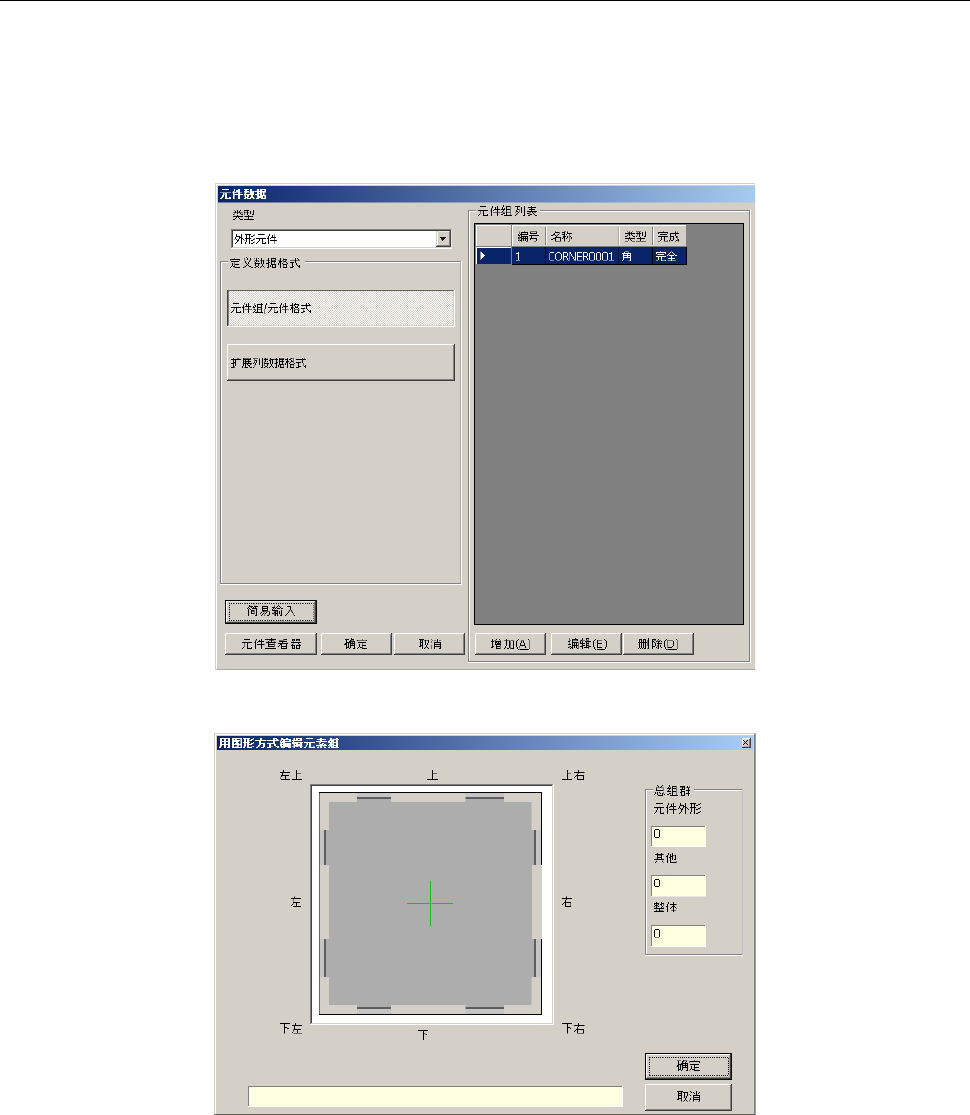

(1) 起动「用图表来编辑外形元件要素组」画面
① 在元件要素数据画面中选择「外形元件类」，并选择「简易输入」。
② 显示「用图形方式编辑元素组」画面。
EPU 使用说明书 第 6 章 通用图像元件
6-26
(2) 元件要素组的追加
在角或边的附近，如果
将指示标置于可追加元
件要素组的位置，在对
话框的下方就出现提示
信息。
请在该位置点击键盘左
上角的左按钮。
单击[OK]，则 制 作 元
件要素组。
