EPU 使用说明书 第 6 章 通用图像元件
6-20
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件要素数据
用简易输入法可输入一般性的元件要素数据，但复杂的元件定义，需在详细输入画面中进行。
下表为可用简易输入法制作的数据(元件)类型。
数据(元件)的类型
引脚元件
所有的元件要素组位于元件外形的某一边上
鸥翼式或平板式外引脚
所有的元件要素组为
1D(1
方向
)
外形元件
角、边的元件要素
(
标记元件要素不可用简易输法来输入。
)
所有的元件要素为点
球元件
无法输入。
* 扩展列数据无法以简易输入法来制作数据。
※注
：在 元 件 要素数据画面中选择
追加、编辑
按钮，则无法用简易输入法来输入在详细输入画面(元
件要素组画面、元件要素画面)中已制作或已编辑的数据。

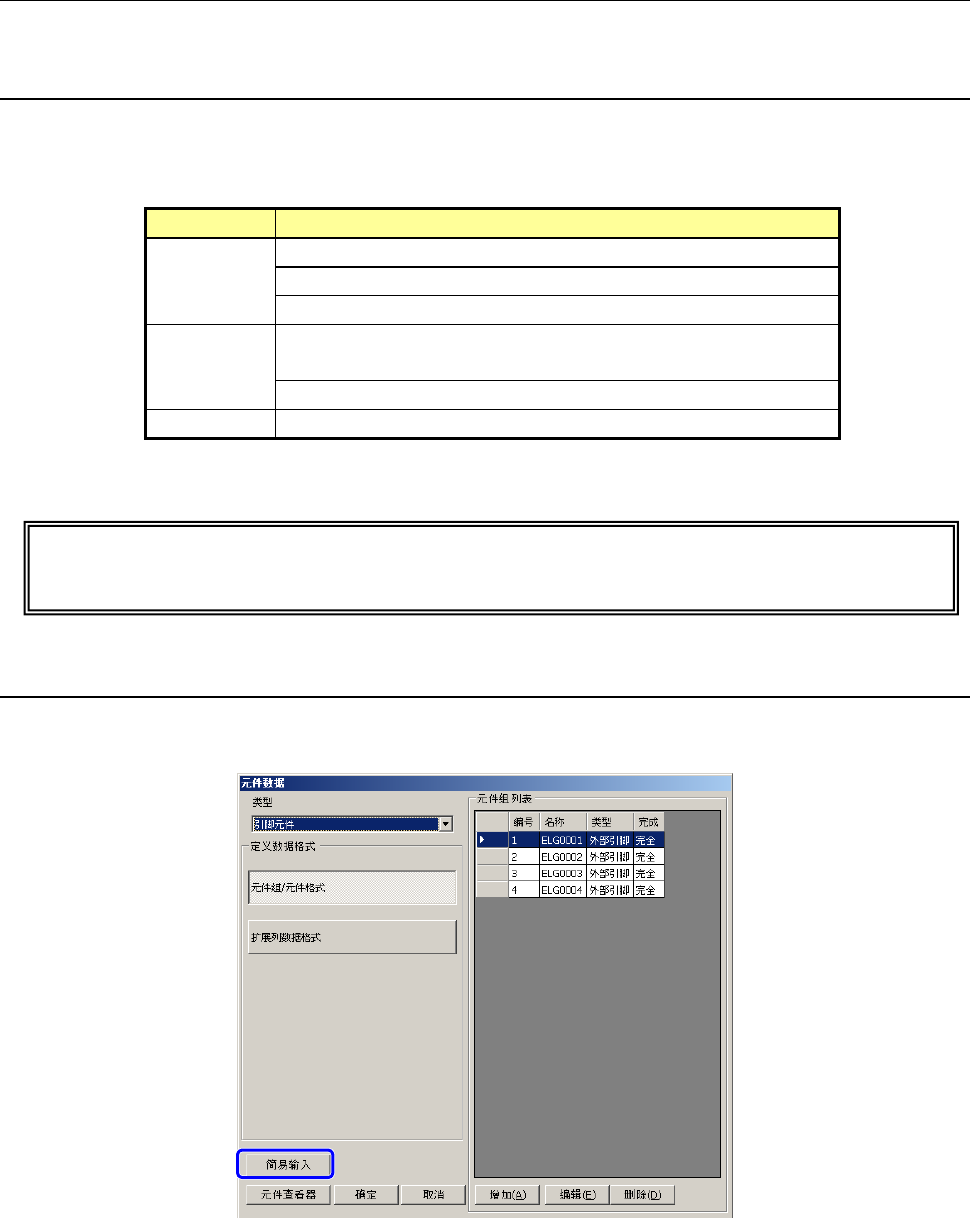

6-4-2 打开简易输入画面
在元件要素数据画面中选择了元件要素的“类型”后，再选择「简易输入」，则显示元件要素组定义
画面。
EPU 使用说明书 第 6 章 通用图像元件
6-21
6-4-3 引脚元件类的制作方法
6-4-3-1 引脚元件要素组定义画面

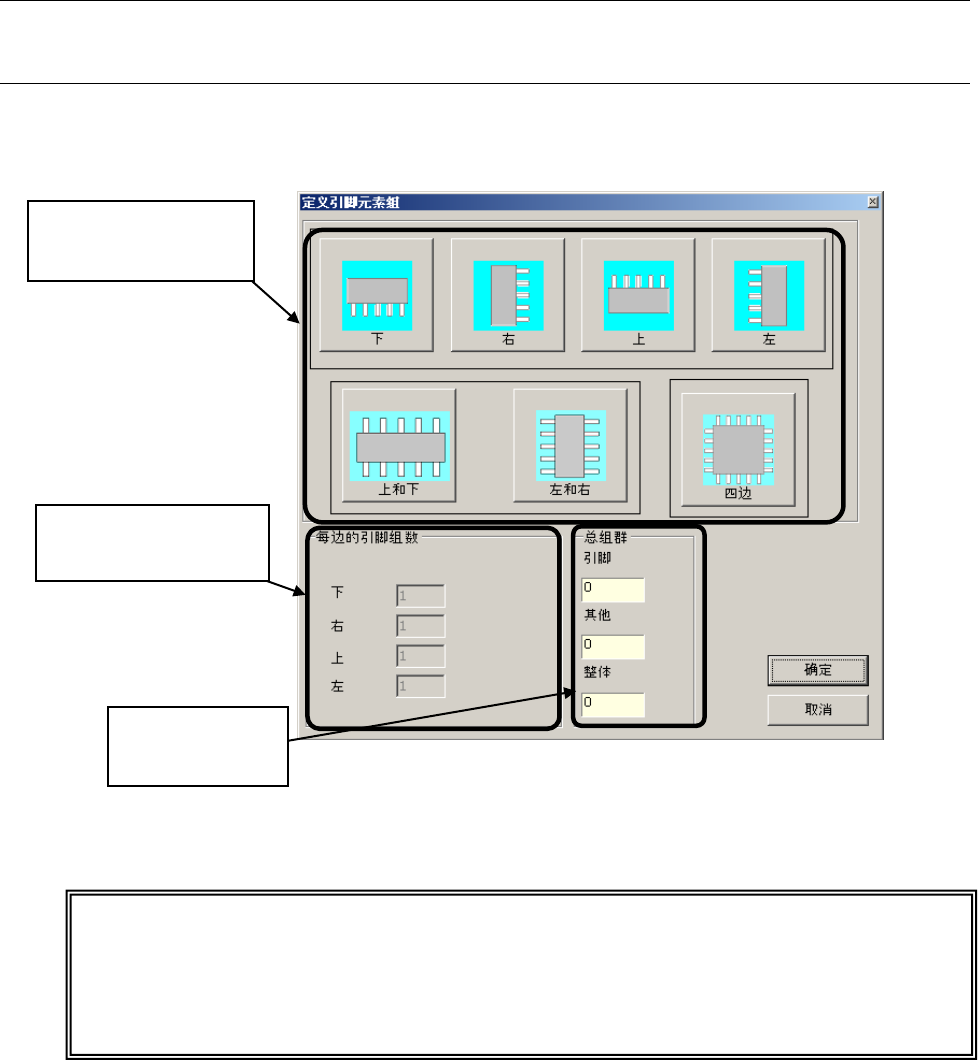

从元件要素数据画面中选择“引脚元件类”，则显示如下的“引脚元件要素组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件要素组的数量。
输入后，选择「确定」。
※
注
：
如果在引脚元件要素组定义画面中定义了元件要素组并按下 OK
结束运行，则从下一次开始，
即使按了简易输入按钮，也将被跳过。元件要素组的追加等，请在
引脚元件简易输入
对话框中
进行。
② 请输入各边的引脚
组数量。
① 请选择模板。
(有 7 种模板可供选择。)
显示元件要素组
数量的总和。
