EPU 使用说明书 第 6 章 通用图像元件 6- 33 ⑧ 「涂层」 由于目前不使用 ，因此设定为 “ 裸 ” 。 ⑨ 「切割宽度」 由于目前不使用 ，因此设定为 “0( 零 )” 。 ⑩ 「切割长度」 在切割形状中指 定平引脚以外时设定 。 输入从引脚顶端 开始的引脚形状不平 坦部分的长度 。 · 示例的引脚顶端 形状平整， 「切割长度」 ：设定为 “0( 零 )” 。 ⑪ 「 脚 大小 」 引脚为鸥翼形引 脚时，必须输入脚的 尺寸…
EPU 使用说明书 第 6 章 通用图像元件
6-32
3.
「元件要素画面
」
① 「类型」
引脚元件要素的类型大致分为内引脚与外引脚。
内引脚是指面向元件内侧且有引脚前端的引脚，而外引脚则相反，面向元件外侧，
也有引脚前端。
·
示例元件是由外引脚构成的。
在「类型」中选择外引脚。
② 「基准位置」
在引脚元件要素的情况下，元件要素的基点位置如上所述，即为引脚前端位置。
· 在「基准位置」中选择背面的中心。
③ 「元件要素极性」
指定图像上元件要素映像的明暗。
·
由于反射照明下的引脚元件要素映照明亮，因此在「元件要素极性」中选择明亮。
④ 「偏移量」
由于通常不使用，所以设定为“0(零)”。
⑤ 「元件要素尺寸」
输入元件要素的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm 时，
尺寸 X ：0.2
Y ：1.0
由于容差通常不使用，因此设定为“0(零)”。
⑥ 「引脚/J 引脚」
□「剖面」(引脚形状)
如下图所示，所有面的引脚形状均为平面的引脚叫做平面引脚，有落差的引脚叫做鸥翼形引
脚，整形为 J 的引脚叫做 J-Bend 引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
·
示例为鸥翼形引脚，在「剖面」中选择鸥翼形引脚。
⑦ 「切割形状」
指定引脚顶端形状。
除平引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定「切割宽度」「切割长度」。
· 示例的引脚前端形状平整，在「切割形状」中选择平面引脚。
内侧引脚
示例（插座）
鸥翼形引脚
平面引脚
J
-Bend 引脚
EPU 使用说明书 第 6 章 通用图像元件
6-33
⑧ 「涂层」
由于目前不使用，因此设定为“裸”。
⑨ 「切割宽度」
由于目前不使用，因此设定为“0(零)”。
⑩ 「切割长度」
在切割形状中指定平引脚以外时设定。
输入从引脚顶端开始的引脚形状不平坦部分的长度。
· 示例的引脚顶端形状平整，
「切割长度」：设定为“0(零)”。
⑪ 「脚大小」
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
「脚大小」
「宽度」：0.2(与引脚宽度相同)
「长度」：0.4
● 经过上述步骤便完成了元件要素的数据输入，若选择右下角的「OK」，则 返 回「元件要素组」
画面。
● 至此，第 1 元件要素组的定义已完成，若选择右下角的「OK」，则返回「扩展图像」画面。
EPU 使用说明书 第 6 章 通用图像元件
6-34
● 此时，当还有后续元件要素组时，要在此处选择追加，同样输入数据，定义元件要素组。
由于示例中包括第 4 元件要素组，因此应追加定义 4 个元件要素组。
将所有这些输入数据汇总起来，则如下所示：
元件要
素组名
首元件要
素位置
版面
检查
(排列) 欠缺 元件要素
元件要素
偏移
元件要
素尺寸
(引脚
形状
)
切割 脚
ELG0001
X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ
25%
レ
1D
列数：30
列间距
：0.5
容差：0
开始：
5
数量：3
类型：
外引脚
基准位置
：下面中心
元件
要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形
状：
平面
涂层：
裸
切割宽度：
0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全部为 0
ELG0002
X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ
1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件
要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形
状：
平面
涂层：
裸
切割宽度：
0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为 0
ELG0003
X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ
25%
レ
1D
列数：31
列间距
：0.5
容差：0
类型：
外引脚
基准位置
：下面中心
元件
要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形
状：
平面
涂层：
裸
切割宽度：
0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全部为 0
ELG0004
X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件
要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形
状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为 0
所有元件要素组的定义完毕后，选择左下角的「OK」，完成扩展图像数据的输入。

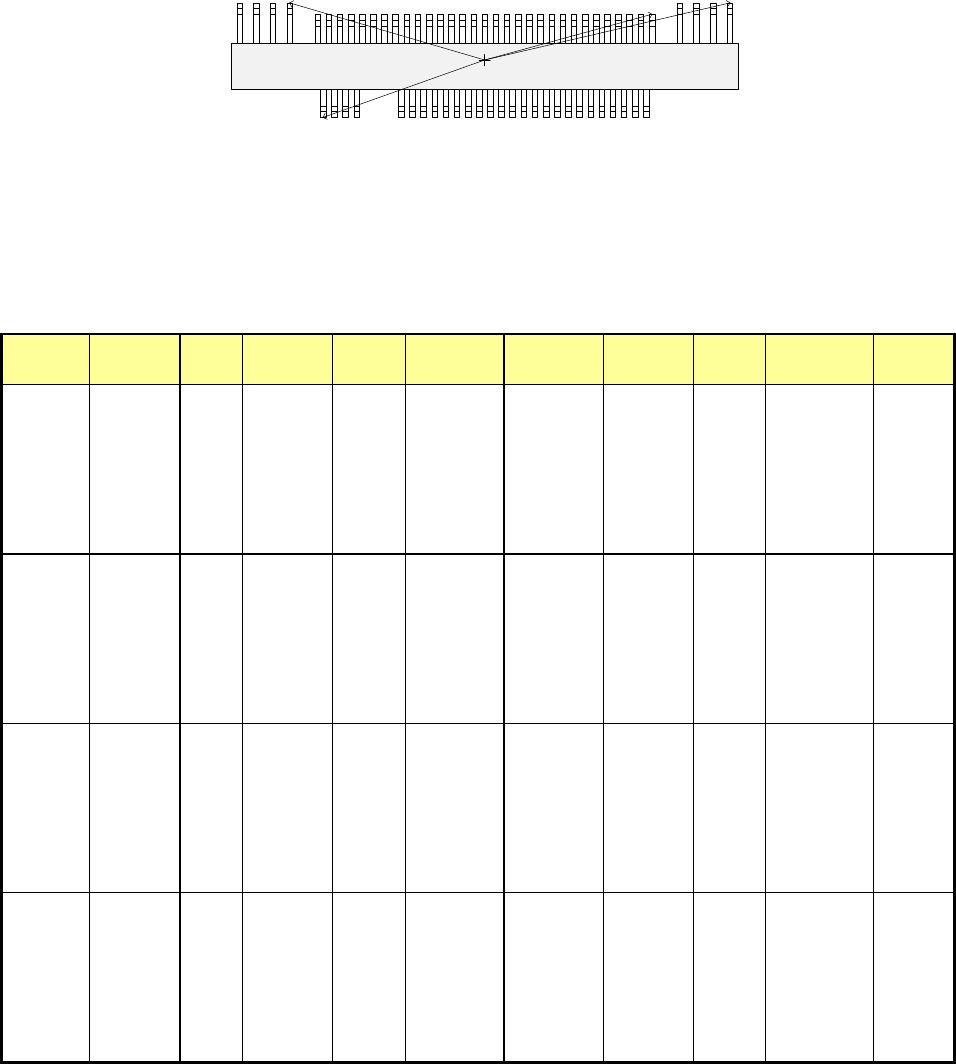

Top View
第 1 元件要素组
(X,Y)：(-7.25,
-5.1)mm
方向(θ)：0°
间距：0.5mm、30 根
引脚从第 5 根开始欠缺 3 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，顶端平板
脚长度：0.4mm
脚宽度：0.2mm
第 3 元件要素组
(X,Y)
：(7.5,4.9)mm
方向(θ)：180°
间距：0.5mm、31 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，顶端平板
脚长度：0.4mm
脚宽度：0.2mm
第 2 元件要素组
(X,Y)：(13.31,5.1)mm
方向(θ)：180°
间距：1.27mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，顶端平板
脚长度：0.6mm
脚宽度：0.4mm
第 4 元件要素组
(X,Y)：(-9.5.0,5.1)mm
方向(θ)：180°
间距：0.5mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，顶端平板
脚长度：
0.6mm
脚宽度：0.4mm
