EPU 使用说明书 第 4 章 制作生产程序 4- 159 (5) 插入行 插入 空白行。 * 本项命令 ，在使用排序 功能时不能选择。 (6) 复制并插入 将光标所在的行 复制插入到下一行。 * 本项命令 ，在使用排序 功能时不能选择。 (7) 跳过 选择跳过命令后 ，显示如下画面。 请指定跳转目标 行的编号，单击「 确定 」，则 会跳到指定行。 (8) 查找 / 向前查找 / 向后查找 可以将「 贴片 ID 」、「 元件名 」、「查…
EPU 使用说明书 第 4 章 制作生产程序
4-158
● 执行结果示例
贴片
ID
贴片位置
X
贴片位置
Y
贴片角度
元件名
R1
5.00
10.00
45.00
1608-A
R2
10.00
10.00
0.00
1608-A
复制次数：
3
X 间距：
0.50
Y
间距：
1.00
#
5.50
11.00
45.00
1608-A
#
10.50
11.00
0.00
1608-A
#
6.00
12.00
45.00
1608-A
#
11.00
12.00
0.00
1608-A
#
6.50
13.00
45.00
1608-A
11.50
13.00
0.00
1608-A
·复制块将被插入到指定行的上方。
·贴片
ID
全部为「
#
」。

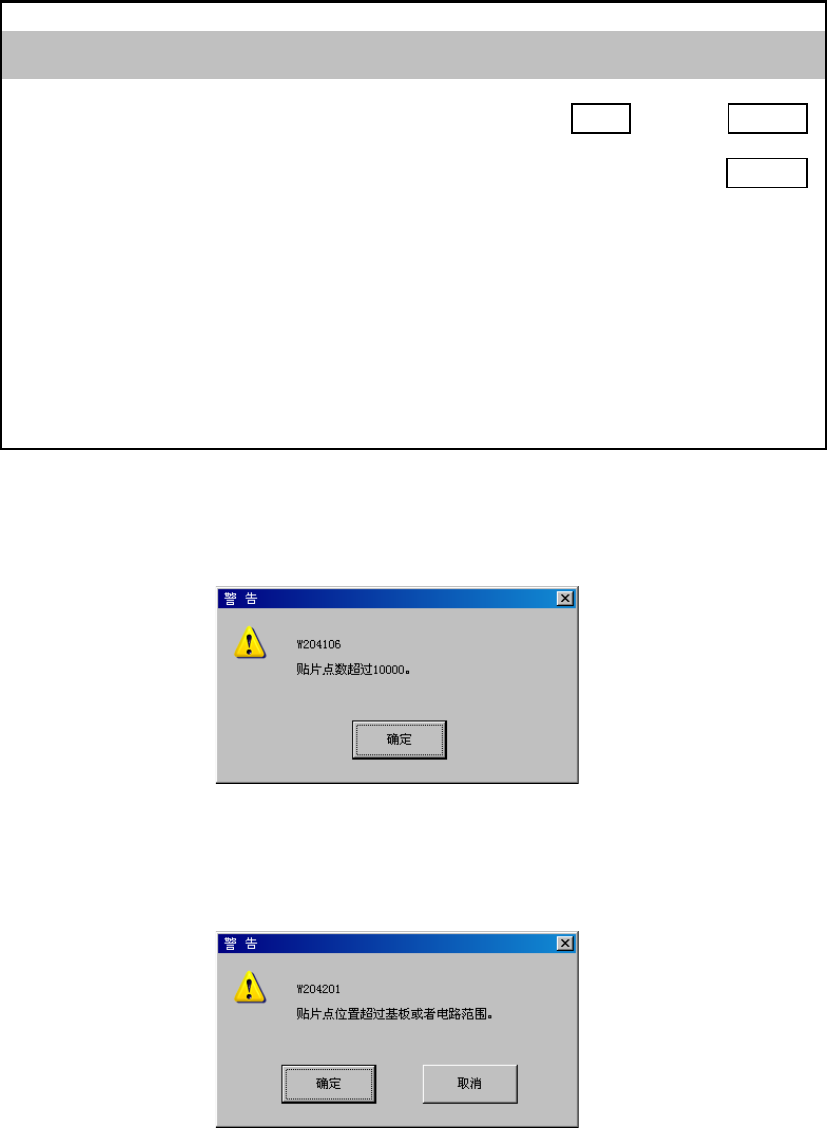

※ 在以下情况下时会发生错误，并显示错误信息。
a) 数据数超过可输入的最大件数。
·确定：停止复制。此时，所有数据将不被复制。
b) 贴片点位置超过基板或电路范围。
·确定：继续复制。复制数据上将添加超出范围的标记。
·取消：停止复制。
EPU 使用说明书 第 4 章 制作生产程序
4-159
(5)
插入行
插入空白行。
* 本项命令，在使用排序功能时不能选择。
(6)
复制并插入
将光标所在的行复制插入到下一行。
* 本项命令，在使用排序功能时不能选择。
(7)
跳过

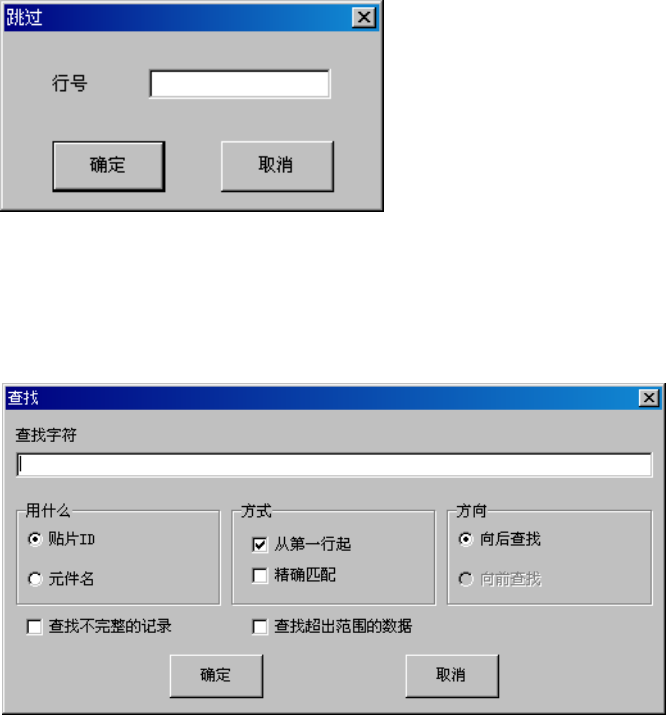

选择跳过命令后，显示如下画面。
请指定跳转目标行的编号，单击「确定」，则会跳到指定行。
(8)
查找
/
向前查找
/
向后查找
可以将「贴片ID」、「元件名」、「查找不完整的记录」作为查找条件进行查找。
选择查找命令，则显示下图画面。
设定查找条件，单击「确定」进行查找。
·将「查找不完整的记录」或「查找超出范围的数据」指定为查找条件时，不能选择「贴片
ID
」、
「元件名」、「精确匹配」。
·「查找不完整的记录」及「查找超出范围的数据」两者只能选择一个。
·
未找到时，会显示提示信息。
· 输入过的查找文字、查找条件在下一个查找对话框显示前一直有效。
EPU 使用说明书 第 4 章 制作生产程序
4-160

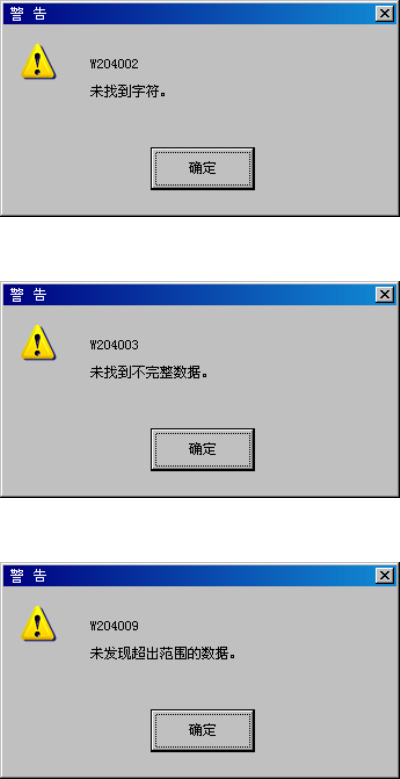

a) 查找 未查找到时
b) 查找 未找到不完整数据时
c) 未发现超出范围的数据时
