EPU使用说明书 第3章 EPU设置
3-14

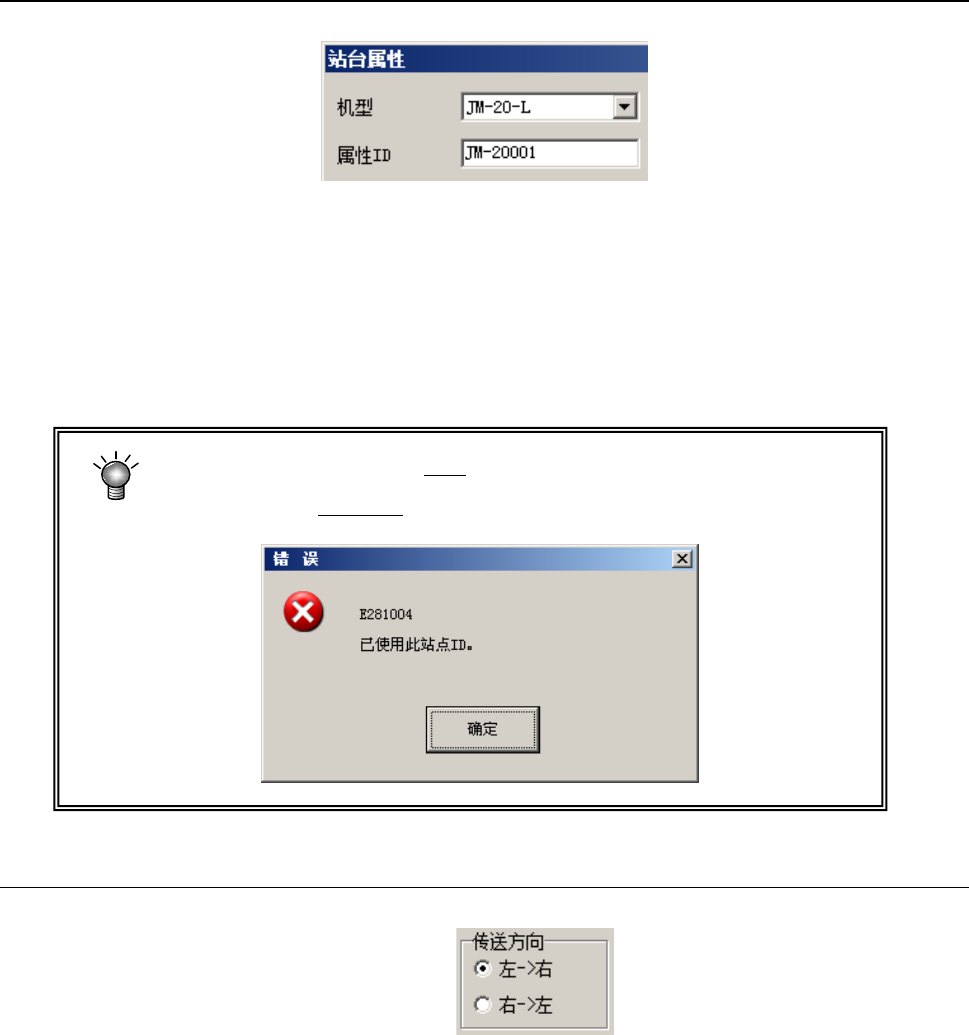

3-7-1-2 输入属性 ID
设置该站台的名称(属性ID)。
如果没有设置站台机型时，不能输入属性ID。
请输入站台的名称。
可用半角15个字符(全角7个字符)进行设置。(不能使用分号“；”)
如省略属性ID，在按下[确定]按钮后，可自动设置机型名+XXXX。
XXXX为自动取号。 (例：JM20001)
请注意不要使「属性ID」重复。
「属性ID」的设置重复时，在切换站台时
或单击[确定]时将显示下列提示。
3-7-1-3 设置传送方向
设置基板向哪一方向传送。
请选择「左→右」或「右→左」。
注意
EPU使用说明书 第3章 EPU设置
3-15
注意

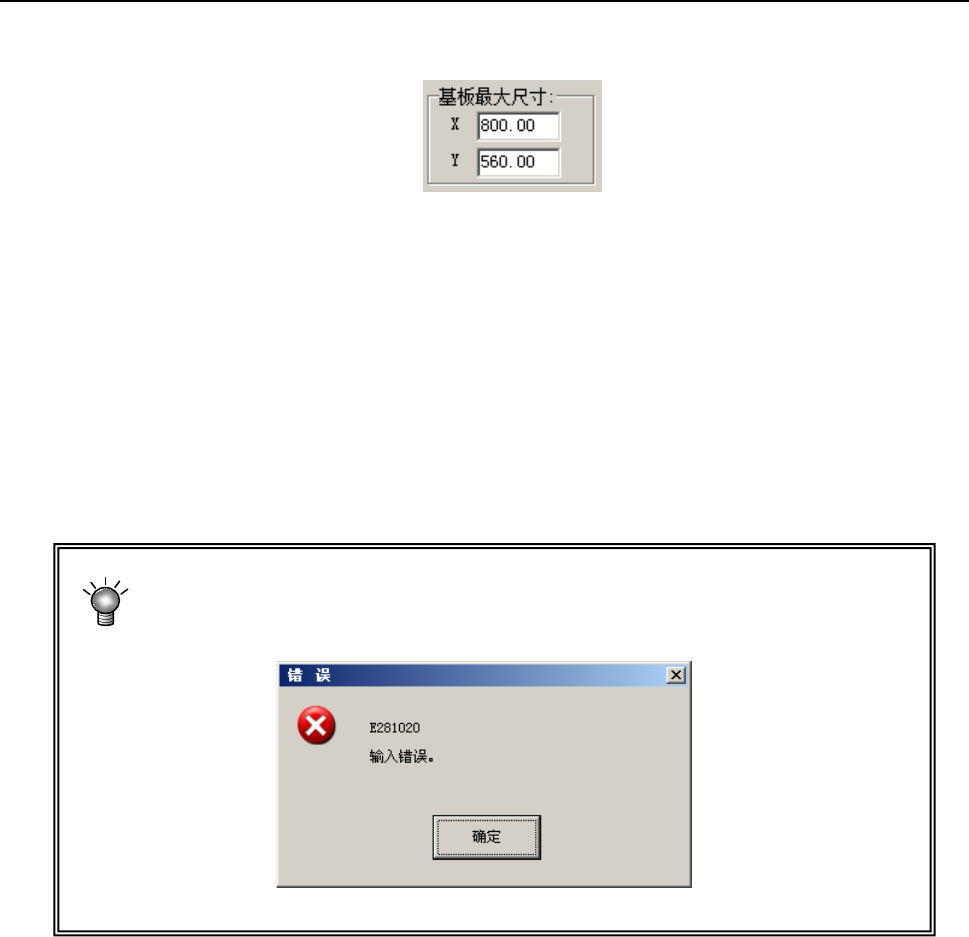

3-7-1-4 设置基板尺寸
基板尺寸是编辑生产程序时基板尺寸的输入上限值。
在站台属性中设置机型后，基板尺寸的位置将显示各机型的基板最大尺寸。
基板最大尺寸(mm)
L基板规格 ：800.00×360.00
XL基板规格：800.00×560.00
基板最小尺寸(mm)
各机型通用 ：50.00×50.00
详细请参见『JM-20使用说明书』的「1-6章 印刷基板规格」。
手动变更设置值时，可将不超过设置范围的值直接设置在站台属性窗口显示的“最大基板尺寸”的文
本框中。
■ 可在50.00～999.99mm范围内设置基板尺寸，但不必要时请不要变更。
若设置的尺寸超过基板的最大、最小值范围时，在切换站台时或单击[确定]按
钮后，会显示以下错误提示。
EPU使用说明书 第3章 EPU设置
3-16
3-7-1-5 设置单元状况
设置相应站台的单元状况。
设置时，应避免与主机侧“机器设置「使用单元」”的设置产生矛盾。
请参见『使用说明书CD』的「8章 机器设置」。
设置分为标准装备和选项装备，请在左上方的选项卡上选择。
·
标准项目
在相应站台上显示标准单元安装状况。
设置项目
内容
备注
Head1
～
6
用单选按钮选择“使用·未使用”。
左
OCC
