⑤ 「版面检查」
设定版面检查(引脚元件类中为弯曲检查)。进行检查时，选择版面检查复选框。与标准元件
相同，用相对于引脚间距的比率设定引脚弯曲的检查水平值。
· 若示例为 20%则
在「版面检查」中
输入 20%。
⑥ 「欠缺元件要素」
在示例元件中虽然没有引脚欠缺，但像标准引脚元件那样在有引脚欠缺时，也可指定引脚欠缺。
1 个元件要素组可指定 4 个引脚欠缺。
指定方法与标准引脚元件相同，指定从引脚欠缺起点开始连续欠缺的个数。
·如果示例元件从第 5 根开始欠缺 3 根，则输入：
「列」的「开始」：5
「列」的「数目」：3。
● 经过上述步骤，即可完成元件要素组的设定。
接下来，定义此元件要素组的识别要素(元件要素)。
元件要素组中只能定义 1 个元件要素。即使定义多个也将无效。
在「元件要素」中选择追加。
EPU 使用说明书 第 6 章 通用图像元件
6-32
3.
「元件要素画面
」
① 「类型」
引脚元件要素的类型大致分为内引脚与外引脚。
内引脚是指面向元件内侧且有引脚前端的引脚，而外引脚则相反，面向元件外侧，
也有引脚前端。
·
示例元件是由外引脚构成的。
在「类型」中选择外引脚。
② 「基准位置」
在引脚元件要素的情况下，元件要素的基点位置如上所述，即为引脚前端位置。
· 在「基准位置」中选择背面的中心。
③ 「元件要素极性」
指定图像上元件要素映像的明暗。
·
由于反射照明下的引脚元件要素映照明亮，因此在「元件要素极性」中选择明亮。
④ 「偏移量」
由于通常不使用，所以设定为“0(零)”。
⑤ 「元件要素尺寸」
输入元件要素的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm 时，
尺寸 X ：0.2
Y ：1.0
由于容差通常不使用，因此设定为“0(零)”。
⑥ 「引脚/J 引脚」
□「剖面」(引脚形状)
如下图所示，所有面的引脚形状均为平面的引脚叫做平面引脚，有落差的引脚叫做鸥翼形引
脚，整形为 J 的引脚叫做 J-Bend 引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
·
示例为鸥翼形引脚，在「剖面」中选择鸥翼形引脚。
⑦ 「切割形状」
指定引脚顶端形状。
除平引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定「切割宽度」「切割长度」。
· 示例的引脚前端形状平整，在「切割形状」中选择平面引脚。

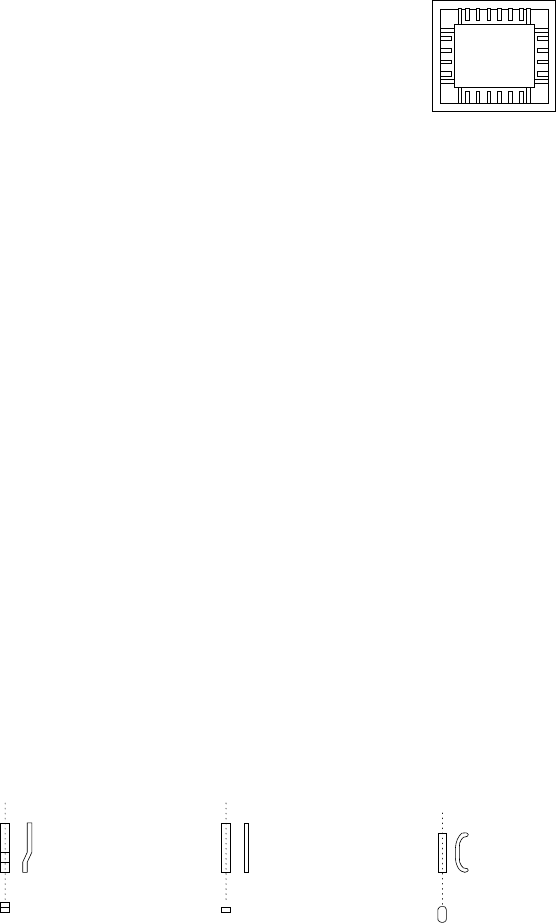

内侧引脚
示例（插座）
鸥翼形引脚
平面引脚
J
-Bend 引脚
EPU 使用说明书 第 6 章 通用图像元件
6-33
⑧ 「涂层」
由于目前不使用，因此设定为“裸”。
⑨ 「切割宽度」
由于目前不使用，因此设定为“0(零)”。
⑩ 「切割长度」
在切割形状中指定平引脚以外时设定。
输入从引脚顶端开始的引脚形状不平坦部分的长度。
· 示例的引脚顶端形状平整，
「切割长度」：设定为“0(零)”。
⑪ 「脚大小」
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
「脚大小」
「宽度」：0.2(与引脚宽度相同)
「长度」：0.4
● 经过上述步骤便完成了元件要素的数据输入，若选择右下角的「OK」，则 返 回「元件要素组」
画面。
● 至此，第 1 元件要素组的定义已完成，若选择右下角的「OK」，则返回「扩展图像」画面。
