EPU 使用说明书 第 6 章 通用图像元件 6- 10 6-2- 2 制作扩展列数据格式 在通用图像元件 数据制作初始画面中 选择 “ 扩展 列数据格式 ” ，则 显示如下的画面。 基本的制作方法 与 “ 元件 要素组 / 元件要素格式 ” 的制作方法相同， 但对于 “ 扩展列数据 格式 ” ，需 逐 一 指定元件 要素 的 X 、 Y 坐标 进行配置。 在 “ 定位 ” 中 逐一配置元件要素 。 X 、 Y 坐 标是从元件中心位置 …
EPU 使用说明书 第 6 章 通用图像元件
6-9
◎在元件要素组中选择了“点”时，
可从右图选择“类型”项目。
●标记
在“类型”中选择标记时显示左图。
●边
元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件要素组的“首元件要素
的配置”的偏移值 θ 中输入“90°”。同样，使用上边时输入
“180°”，使用左边时输入“270°”。
●角
在“类型”中选择角时显示。
◇匹配 ：
可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“600”。 )
◇半径：
输入角部的半径。直角时为“0”。基准角是元件
供给角度为 0°时的左下角。如果使用右下角，
应将元件要素组的“ 第 1
元件要素
的配置”的“θ”
设定为“90”。同样，使用右上角时应输入“180”、
使用左上角时应输入“270”。
基准边
EPU 使用说明书 第 6 章 通用图像元件
6-10
6-2-2 制作扩展列数据格式

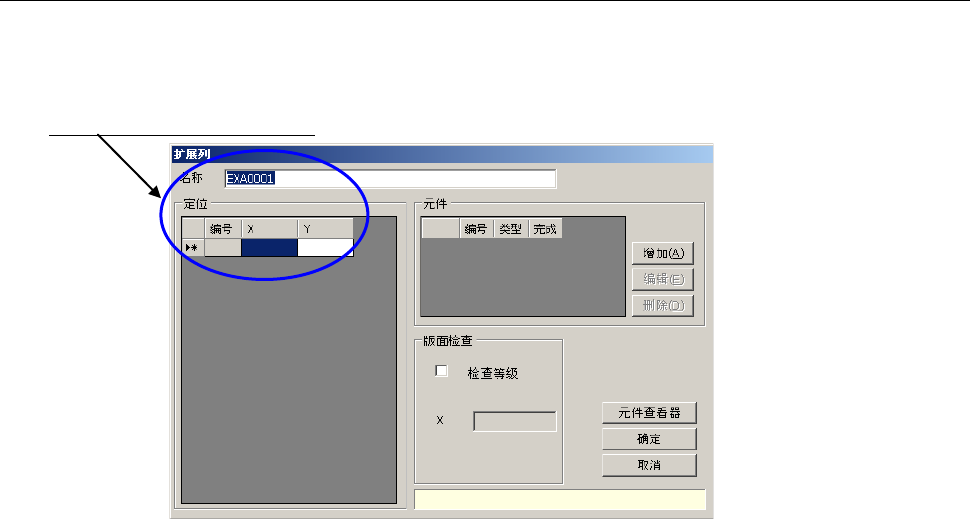

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件要素组/元件要素格式”的制作方法相同，但对于“扩展列数据格式”，需 逐 一
指定元件要素的X、Y坐标进行配置。
在“定位”中逐一配置元件要素。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
EPU 使用说明书 第 6 章 通用图像元件
6-11

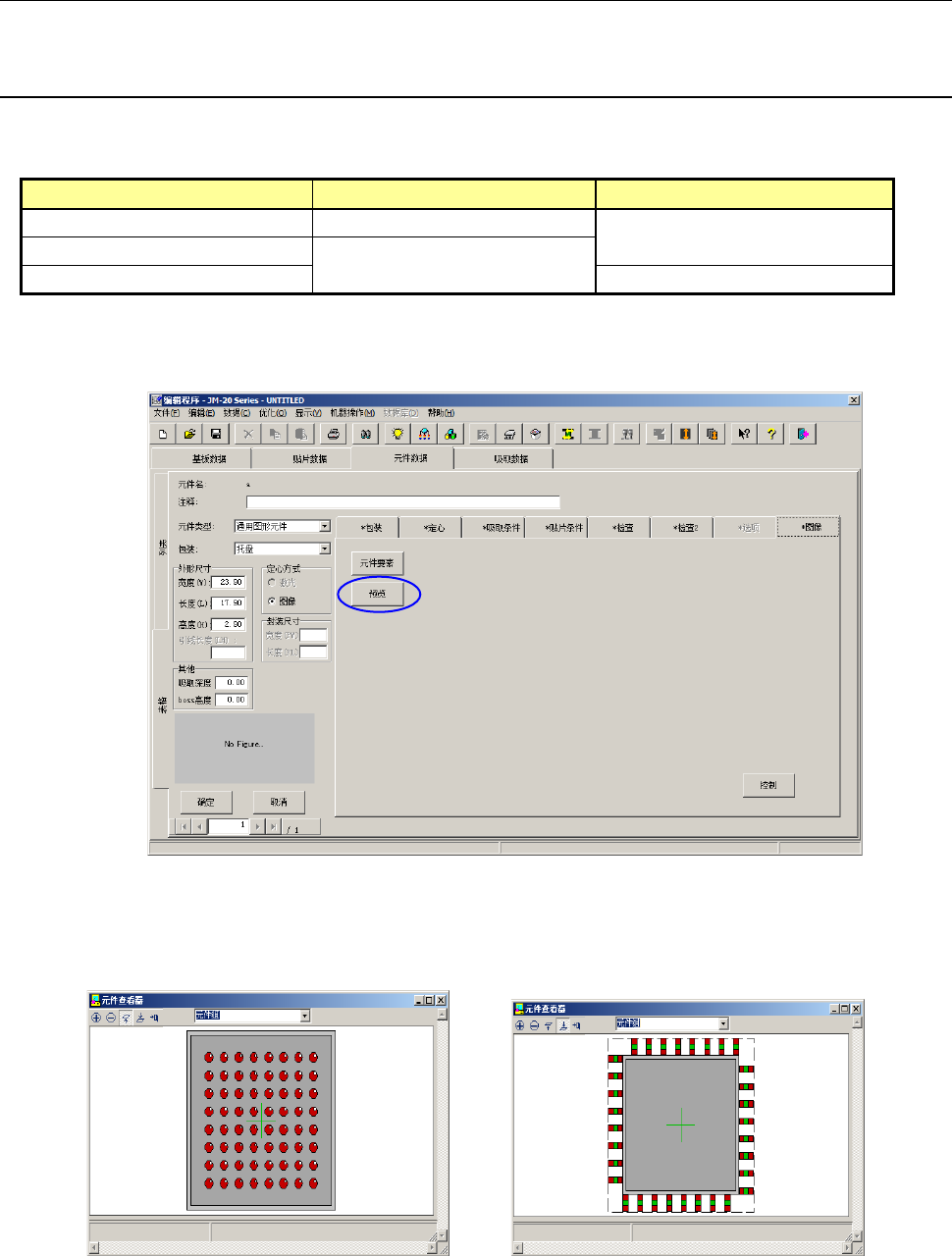

6-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
6-3-1 打开元件查看器
可从以下3处打开「
元件查看器
」，操作方法及显示内容因打开位置而异。
打开「元件查看器」的位置
要编辑元件要素数据时
显示内容
图像表格画面
必须关闭「元件查看器」
显示所有的元件要素组
元件要素数据画面
无须关闭「元件查看器」
元件要素组画面
仅显示当前的元件要素组
(1) 从图像表格画面打开
若是通用图像元件，图像表格画面上会显示[预览]按钮。
◇点击[预览]按钮,显示如下的对话框。
·球元件的画面 · 引脚元件的画面
