EPU 使用说明书第 6 章通用图像元件

6-10

6-2-2 制作扩展列数据格式

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。

基本的制作方法与“元件要素组/元件要素格式”的制作方法相同，但对于“扩展列数据格式”，需逐一

指定元件要素的X、Y坐标进行配置。

在“定位”中逐一配置元件要素。X、Y坐标是从元件中心位置开始的距离。

※最多可设定 256 个位置。

EPU 使用说明书第 6 章通用图像元件

6-11

6-3 元件查看器

能以图表的方式来浏览已经制作的通用图像元件的数据。

6-3-1 打开元件查看器

可从以下3处打开「

元件查看器

」，操作方法及显示内容因打开位置而异。

打开「元件查看器」的位置

要编辑元件要素数据时

显示内容

图像表格画面

必须关闭「元件查看器」

显示所有的元件要素组

元件要素数据画面

无须关闭「元件查看器」

元件要素组画面

仅显示当前的元件要素组

(1) 从图像表格画面打开

若是通用图像元件，图像表格画面上会显示[预览]按钮。

◇点击[预览]按钮,显示如下的对话框。

·球元件的画面 · 引脚元件的画面

EPU 使用说明书第 6 章通用图像元件

6-12

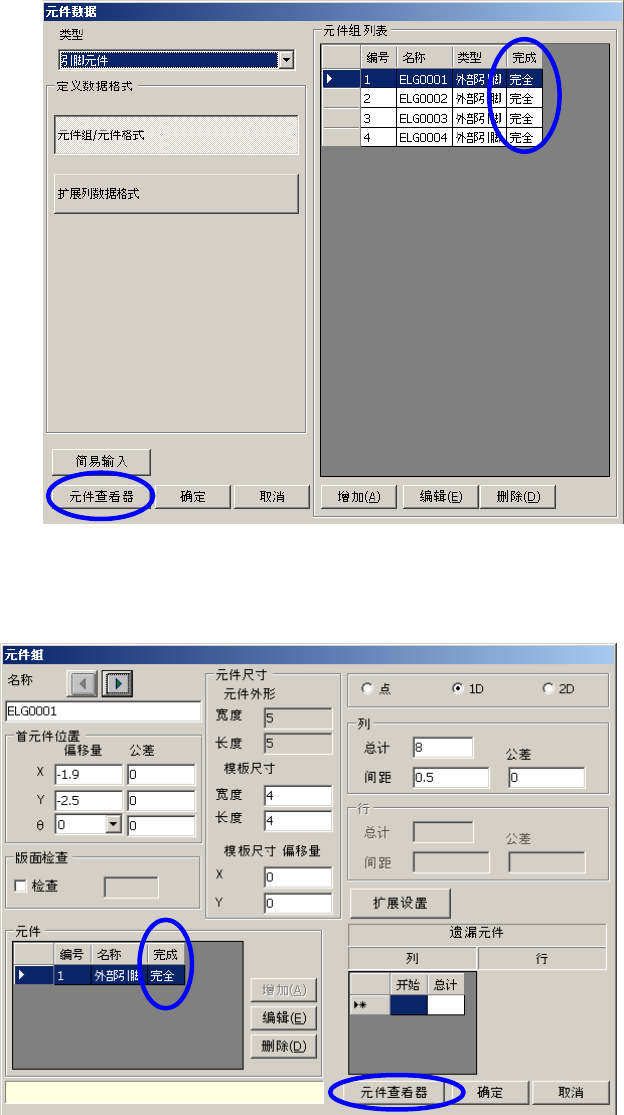

(2) 从元件要素数据画面打开

在元件要素数据画面中确认元件要素组数据已完成后，点击「元件查看器」按钮。

(3) 从元件要素组画面打开

在元件要素组画面中确认元件要素数据已完成后，点击「元件查看器」按钮。
