EPU 使用说明书 第 4 章 制作生产程序
4-93
(4) 设置元件方向判断
可以对每个元件设置元件方向判断的功能。
圆型供料器时，因为不能判定吸取元件时元件朝背面还是正面，因此对有方向性的元件，需要有
方向判断功能。
根据使用吸嘴的类型（吸取吸嘴/夹式吸嘴），识别的方法有所不同。
可以选择判断（是/否）、判定方式（引脚/封装/倒角）、 阈值、余量、判断高度、判断角度、吸
取补正高度（仅吸取吸嘴）。
・判断
可以选择使用/不使用元件方向判断功能。
・判断方式（吸取吸嘴）
引脚 ：通过定心页面的激光高度识别贴片头的旋转，之后通过元件方向判断设置中的吸
取补正高度旋转贴片头，对吸取位置进行补正后判断方向。
有关激光高度，请参考「4-1-4-2-3 定心」。
封装 ：在元件方向判断设置的吸取补正高度旋转贴片头进行识别，之后根据判断高度，旋
转贴片头进行识别，从而判断方向。
倒角 ：在元件方向判断设置的判断高度旋转贴片头进行识别，之后在判断角度下旋转贴片
头，在贴片头处于静止的状态下进行识别，从而判断方向。
・判断方式（夹式吸嘴）
引脚 ：在定心页面中的激光高度下，旋转贴片头进行识别，进行方向判断。
有关激光高度，请参考「4-1-4-2-3 定心」。
封装 ：在元件方向判断设置的判断高度旋转贴片头进行识别，从而判断方向。
倒角
：在元件方向判断设置的判断高度旋转贴片头进行识别、之后在判断角度下旋转贴片
头，在贴片头处于静止的状态下进行识别，从而判断方向。
EPU 使用说明书 第 4 章 制作生产程序
4-94

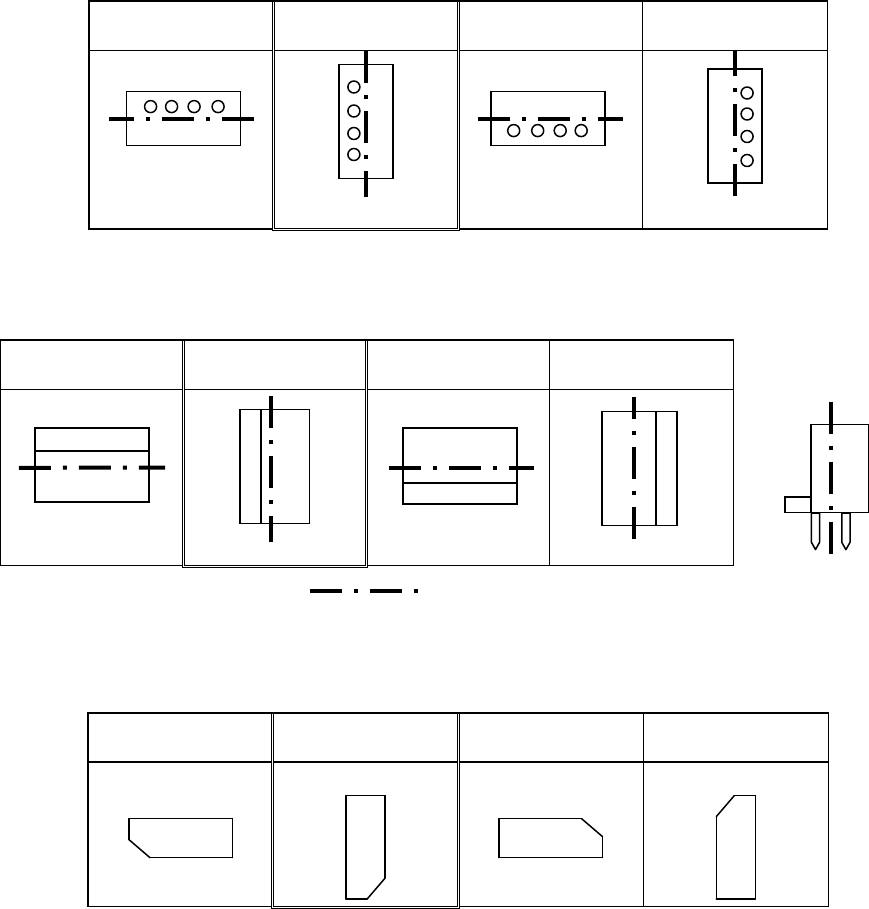

◆ 方向判断的正方向・反方向
以元件供给角度为基准，判断元件的供给方向。
（参考「4-1-4-2-2 包装 3）的元件供应角度」）
・引脚判断时：
元件供应角度为 90°时，将引脚在封装中心左侧的元件作为正方向。
0°
90°
180°
270°
・封装判断时：
元件供应角度为 90°时，将封装凸部在中心左侧的元件作为正方向。（与引脚的位置无关）
0°
90°
180°
270°
侧视图
封装中心(包括凸部) ：
・倒角判断时：
元件供应角度为 90°时，纵向长度缺角部在下方向时为正方向。
0°
90°
180°
270°
EPU 使用说明书 第 4 章 制作生产程序
4-95
・阈值、余量的设置
通过方向判断测定，在阈值与余量的设置中输入最佳值。

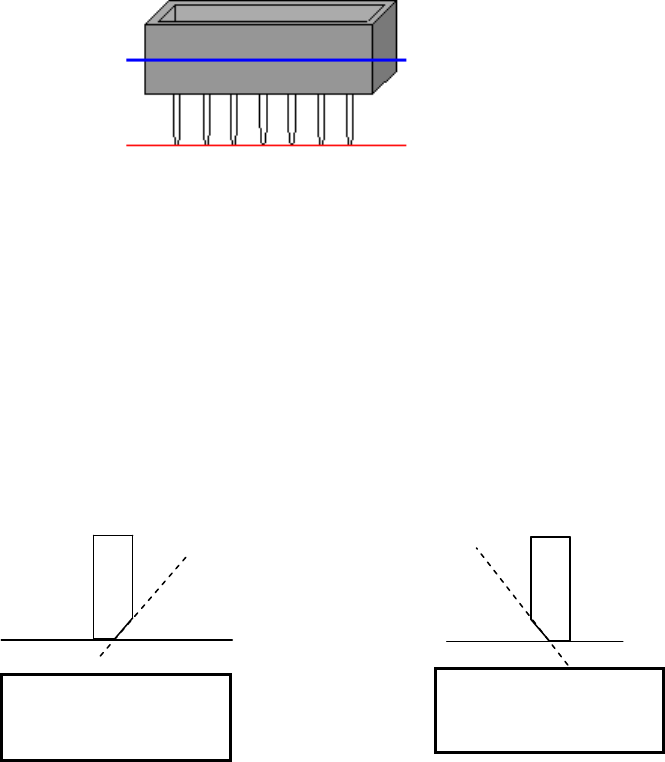

・判断高度
是封装识别、倒角识别时的元件高度值。以元件最下面为 0，元件上部为＋值。
・判断角度
倒角识别时的元件角度值。
使贴片头旋转输入的角度，进行方向判断。
判断角度中输入倒角倾斜的角度。
＜判断角度输入例＞
对元件供应角度 90°的状态下缺角在左侧的元件，在判断角度中输入－的倾斜值。
对元件供应角度 90°的状态下缺角在右侧的元件，在判断角度中输入＋的倾斜值。
缺角在右侧，所以判
定角度输入+45 度
45 度
45 度
缺角在右侧，所以判
定角度输入-45 度
判断高度 5.00
判断高度 0.00
