EPU使用说明书 第2章 安装
2-11
2-3 启动EPU前
启动EPU时，必须要有“EPU用 保护模块”。
请按照附带的「USB保护模块 安装手册」进行驱动程序的安装。
如果使用多个JUKI制作的软件程序时，必须有各自对应的“保护模块”。
2-3-1 EPU保护模块的安装
如下图所示，将“JM-20系列用EPU保护模块”连接到「USB端口」。
PC主机
注) 将各保护模块安装到USB端口。
使用多个模块时，请另行准备
HUB
。
[EPU保护模块]
USB
端口
EPU使用说明书 第2章 安装
2-12
2-3-2 其他设置（仅Windows Vista/ Windows 7 / Windows10）
在Windows Vista / Windows 7 / Windows10 上使用时，为了达到适合于EPU的动作环境，必须
进行设置。
(1)
比例尺的设置方法
为了作为适合于EPU的显示画面，必须确认显示比例的设置。
因为在使用「大比例尺」的环境下，可能会出现下述现象，所以请设定并使用标准的「规定比
例尺」。
・文字显示不全
・换行显示为2行
・项目的一部分不显示
・横向并列显示功能项目名
设置比例尺的方法如下所示。
<Windows Vista>
① 在控制面板中，选择「轻松访问」-「优化视频显示」。
② 选择「画面上的项目最大化」-「更改文本和图标的大小」。
EPU使用说明书 第2章 安装
2-13

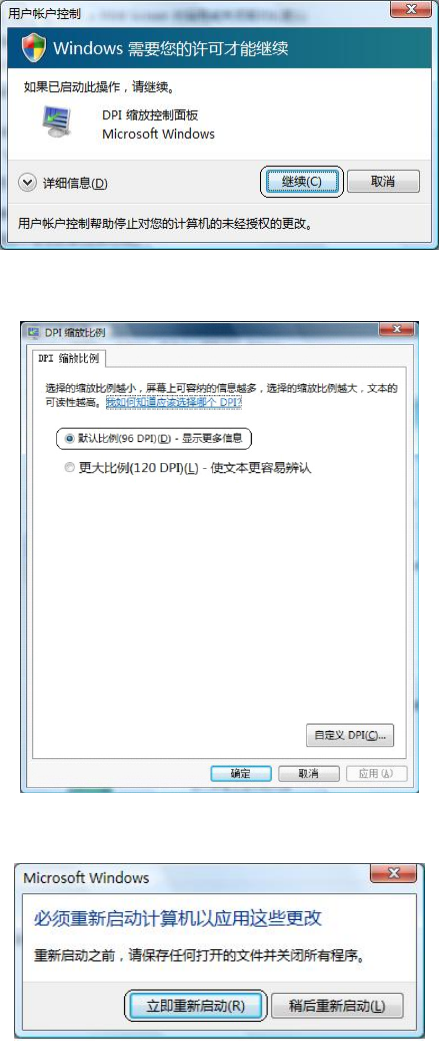

③ Windows Vista 显示用户账户控制对话框，选择「继续」。
④ 在DPI比例尺处选择「规定比例尺（96DPI）（D）-更多信息」，选择「确定」。
⑤ 将显示提示重新启动的对话框，请实施Windows Vista的重新启动。
