EPU 使用说明书 第 7 章 程序补充
7-8
·

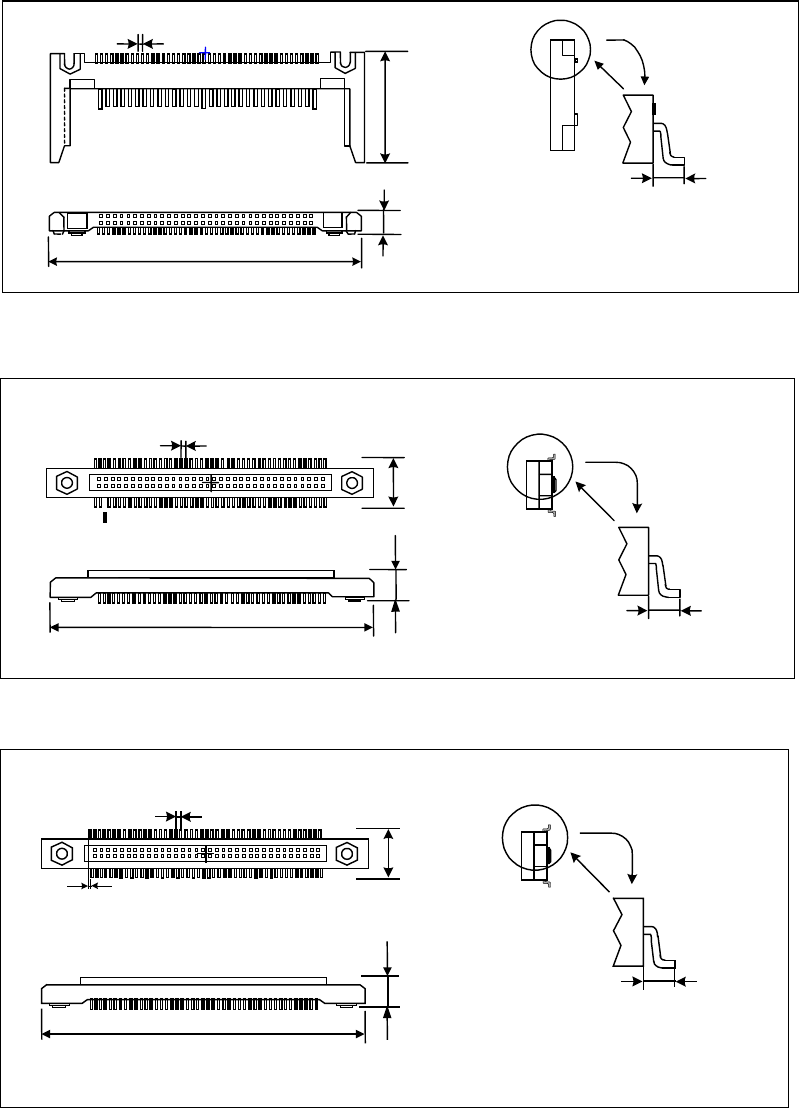

单向引脚连接器
·
双向引脚连接器
·Z
引脚连接器
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
引脚间距
外形尺寸 纵
引脚高度
引脚长度 纵
元件高度
外形尺寸 横
下边引脚向右侧移动半个引脚间距
EPU 使用说明书 第 7 章 程序补充
7-9
7-2 各用户级别可使用的功能
分类
功能
操作员
程序员
管理员
维护员
修理工程师
文件菜单
新建
×
○
○
○
○
打开
○
○
○
○
○
保存
○
○
○
○
○
另存为
○
○
○
○
○
文件管理（资源管理器）
×
○
○
○
○
生产程序初始文件夹
○
○
○
○
○
打印机设置
×
×
○
○
○
打印
○
○
○
○
○
控制数据管理
×
×
○
○
○
设备信息的取得和保存
○
○
○
○
○
保存图像数据
×
○
○
○
○
错误事件记录显示
○
○
○
○
○
硬件的安全拆卸
○
○
○
○
○
结束
○
○
○
○
○
编辑程序
菜单
生产程序编辑
×
○
○
○
○
数据库编辑
×
○
○
○
○
生产菜单
基板生产
○
○
○
○
○
试打
○
○
○
○
○
空打
○
○
○
○
○
FXS × × ○
○
○
设置菜单
机器设置
×
×
○
○
○
手动控制
×
×
○
○
○
保养菜单
预热
○
○
○
○
○
通过
○
○
○
○
○
机器自动校准
×
×
○
○
○
机器管理信息
×
○
○
○
○
设置机器控制参数
×
×
×
×
○
MS
参数设置
×
×
×
×
○
机器维护日志
×
×
○
○
○
机器自动诊断
○
○
○
○
○
选项菜单
变更用户组
○
○
○
○
○
设置用户组环境
○
○
○
○
○
操作选项
×
○
○
○
○
修理工程师
×
×
×
×
○
设定命令键
× × × ×
○
设定显示语言设置
×
×
○
○
○
环境设置
×
○
○
○
○
区域设置
×
×
×
×
○
调整日期和时间
×
×
○
○
○
帮助菜单
帮助
○
○
○
○
○
关于程序
○
○
○
○
○
EPU 使用说明书 第 7 章 程序补充
7-10
7-3 生产程序的文件格式
7-3-1 可读取的文件格式一览
格式名称(扩展名)
程序文件说明
HLC
文件
（
h7h
）
HLCVer9.0
以后制作的文件
HLC 文件 （h6h）
HLCVer8.0 以后制作的文件
HLC
文件
（
h5h
）
HLCVer7.0
以后制作的文件
HLC
文件
（
h4h
）
HLCVer5.0
～
6.0
制作的文件
HLC
文件
（
g4h
）
HLCVer4.5
制作的文件
HLC 文件 （g3h）
HLCVer4.0～4.4X 制作的文件
HLC
文件
（
g2h
）
HLCVer3
以前制作的文件
2010
文件格式
（
e41
）
根据
2010
主机、或
2010
用的
EPU
制作的文件
2020
文件格式
（
e42
）
根据
2020
主机、或
2020
用的
EPU
制作的文件
2030 文件格式 （e43）
根据 2030 主机、或 2030 用的 EPU 制作的文件
2040
文件格式
（
e44
）
根据
2040
主机、或
2040
用的
EPU
制作的文件
2050
文件格式
（
e45
）
根据
2050
主机、或
2050
用的
EPU
制作的文件
2050/2050R
文件格式
（
e45
）
根据
2050/2050R
主机、或
2050/2050R
用的
EPU
制作的文件
2060 文件格式 （e46）
根据 2060 主机、或 2060 用的 EPU 制作的文件
2060/2055R/2060R
文件格式（
e46）
根据
2060/2055R/2060R
主机、或
2060/2055R/2060R
用的
EPU
制作的文件
1070/2070
文件格式
（
e47
）
根据
1070/2070
主机、或
1070/2070
用的
EPU
制作的文件
1080/2080
文件格式
（
e48
）
根据
1080/2080
主机、或
1080/2080
用的
EPU
制作的文件
3010 文件格式（x11）
根据 3010 主机、或 3010 用的 EPU 制作的文件
3020/3020R/3020V/3020VR
文件格
式（
x21
）
根据
3020/3020R/3020V/3020VR
主机、或
3020/3020R/3020V/3020VR
用的
EPU
制作的文件
JM-10 文件格式 （e71） JM-10 主机、或 JM-10 用的 EPU 制作的文件
JM-20 文件格式 （x41） JM-20 主机、或 JM-20 用的 EPU 制作的文件
JX-100 文件格式 （gx8） JX-100 主机、或 JX-100 用的 EPU 制作的文件
JX-200 文件格式 （e62） JX-200 主机、或 JX-200 用的 EPU 制作的文件
FX-1
･
FX-1R
文件格式
（
e51
）
根据
FX-1/FX-1R
主机、或
FX-1
用
/FX-1R
用的
EPU
制作的文件
FX-2
文件格式
（
e52
）
根据
FX-2
主机、或
FX-2
用的
EPU
制作的文件
FX-3/FX-3R
文件格式
（
x01
）
根据
FX-3/FX-3R
主机、或
FX-3/FX-3R
用的
EPU
制作的文件
CX-1 文件格式 （e56）
根据 CX-1 主机、或 CX-1 用的 EPU 制作的文件
710
文件格式（
g2c
）
根据
710
主机、或
710
用的
EPU
制作的文件
720
文件格式（
g2g
）
根据
720
主机、或
720
用的
EPU
制作的文件
730,750
文件格式（
g3c
）
根据
730,730plus,750
主机、或
730,730plus,750
用的
EPU
制作的文件
740,760
文件格式（
g3g
）
根据
740,760
主机、或
740,760
用的
EPU
制作的文件
KD-770
文件格式（
g2d
）
根据
KD-770
主机、或
KD-770
用的
EPU
制作的文件
KD-775
文件格式（
g3d
）
根据
KD-775
主机、或
KD-775
用的
EPU
制作的文件
KD-2077
文件格式（
x4d
）
根据
KD-2077
主机、或
KD-2077
用的
EPU
制作的文件
优化分割文件#1（h71）
HLCVer9.0 以后的 MSL 生产线#1 机用的分割文件
优化分割文件
#2
（
h72
）
HLCVer9.0
以后的
MSL
生产线
#2
机用的分割文件
优化分割文件
#3
（
h73
）
HLCVer9.0
以后的
MSL
生产线
#3
机用的分割文件
优化分割文件
#4
（
h74
）
HLCVer9.0
以后的
MSL
生产线
#4
机用的分割文件
优化分割文件#5（h75）
HLCVer9.0 以后的 MSL 生产线#5 机用的分割文件
优化分割文件
#6
（
h76
）
HLCVer9.0
以后的
MSL
生产线
#6
机用的分割文件
优化分割文件
#7
（
h77
）
HLCVer9.0
以后的
MSL
生产线
#7
机用的分割文件
优化分割文件
#1
（
h61
）
HLCVer8.0
以后的
MSL
生产线
#1
机用的分割文件
优化分割文件
#2
（
h62
）
HLCVer8.0
以后的
MSL
生产线
#2
机用的分割文件
优化分割文件
#3
（
h63
）
HLCVer8.0
以后的
MSL
生产线
#3
机用的分割文件
优化分割文件
#4
（
h64
）
HLCVer8.0
以后的
MSL
生产线
#4
机用的分割文件
优化分割文件
#5
（
h65
）
HLCVer8.0
以后的
MSL
生产线
#5
机用的分割文件
优化分割文件#6（h66）
HLCVer8.0 以后的 MSL 生产线#6 机用的分割文件
优化分割文件
#7
（
h67
）
HLCVer8.0
以后的
MSL
生产线
#7
机用的分割文件
优化分割文件
#1
（
h51
）
HLCVer7.x
的
MSL
生产线
#1
机用的分割文件
优化分割文件
#2
（
h52
）
HLCVer7.x
的
MSL
生产线
#2
机用的分割文件
优化分割文件#3（h53）
HLCVer7.x 的 MSL 生产线#3 机用的分割文件
