EPU 使用说明书 第 4 章 制作生产程序 4-9 (2) 定位孔位置 输入从基板位置 基准（原点）到基准 销的位置。 ( 在基本设置 中将定位方式 定为外形基准时，不 必设置本项目。 ) 使用 CAD 数据时，如果 需要将规定的原点 (CAD 原点或自己公司特 有的原点 ) 作为基板位置基准 （原点）时，请 输入由 CAD 等规 定的从基板 位置 基准（ 原点）到基准 位置 的尺寸。 当传送为前面基 准，基板的传送方向 为左 → 右…
EPU 使用说明书 第 4 章 制作生产程序
4-8
4-1-2-2-2 单板基板
是指在一块基板上仅存在一个电路的基板。
(1)
基板外形尺寸
输入基板外形尺寸。
带有模型基板(废弃部分)时，请输入包括模型基板在内的尺寸。
与传送方向相同的方向为X，与传送方向成直角的方向为Y。
基板尺寸 X
基板尺寸 Y
EPU 使用说明书 第 4 章 制作生产程序
4-9
(2)
定位孔位置
输入从基板位置基准（原点）到基准销的位置。
(在基本设置中将定位方式定为外形基准时，不必设置本项目。)
使用CAD数据时，如果需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准
（原点）时，请输入由CAD等规定的从基板位置基准（原点）到基准位置的尺寸。
当传送为前面基准，基板的传送方向为左→右时，定位孔为“基准位置”。
当“基板位置基准”（原点）在左下角时，应在定位孔的 X、Y 坐标中分别输入 Xa、Ya 的值。X、Y 均
取为正值。
※
基板位置基准
（原点）与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。
(3)
基板设计偏移量
输入从基板位置基准（原点）看的基板设计端点的位置。
使用CAD数据时，需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准（原点）
时，请输入由CAD等规定的从基板位置基准（原点）到基准位置(基板设计端点)的尺寸。
基板位置基准
基准位置
基板
Xa
Ya
基板位置基准（原点）
基板设计端点
基板
Yb=0
Xb
EPU 使用说明书 第 4 章 制作生产程序
4-10
传送为前面基准，基板流向为左→右时，基板设计端点为“基准位置”。
当“基板位置基准”（原点）在左下角时，应在基板设计偏移量 X、Y 坐标中分别输入(Xb，0)的值。
Xb 取正值。

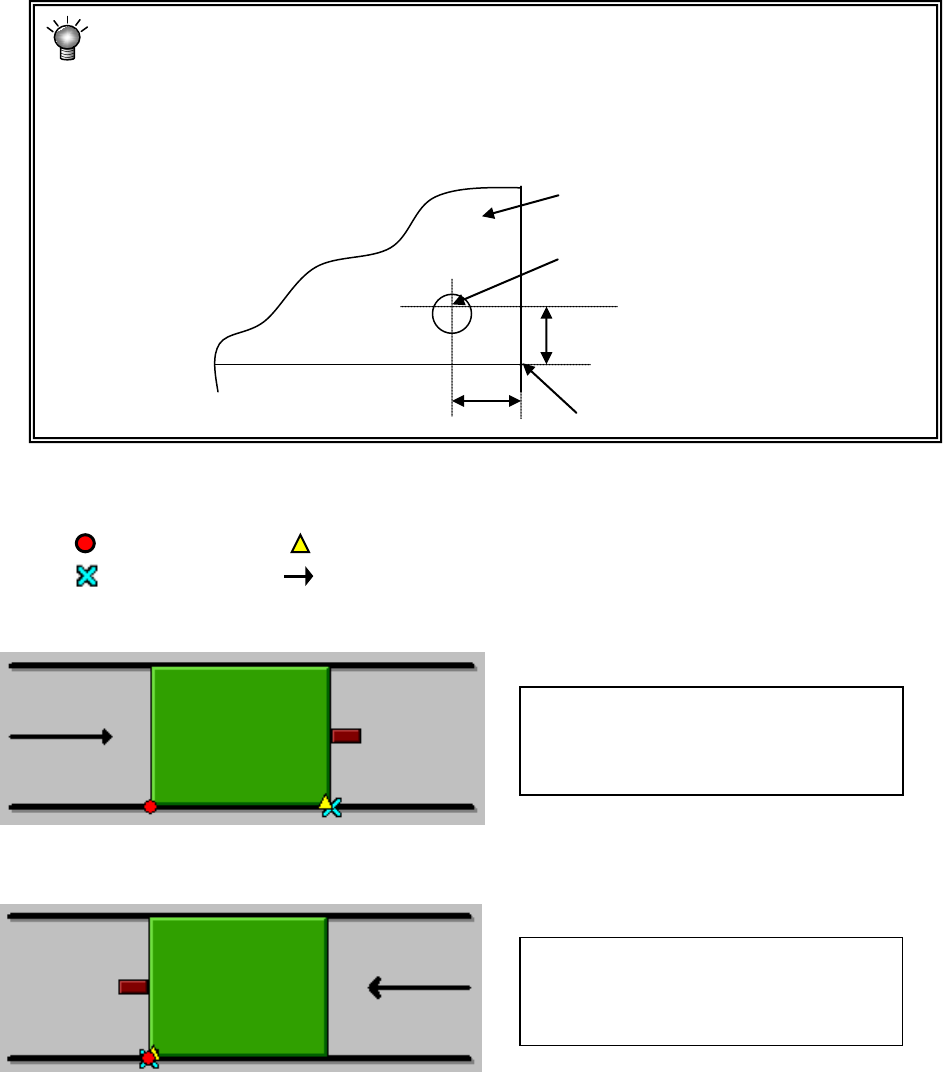

通常，基准孔的中心在离基板角 X、Y 均为±5mm 的位置。因此，当“定位孔位置”与
基板位置基准（原点）相同时，基板位置基准（原点）与“基板设计端点”的尺寸差 X、
Y 均为±5mm。
前面基准、L→R 时：
基板
定位孔位置(＝基板位置基准)
5mm
基板设计端点
例) 左下角定为基板位置基准（原点）时(单位为 mm)
①
前面基准、
L→R
时
②
前面基准、
R→L
时
5mm
基板外形尺寸 X=165 Y=125
定位孔位置 X=160 Y=5
基板设计偏移量 X=165 Y=0
基板外形尺寸 X=165 Y=125
定位孔位置 X=5 Y=5
基板设计偏移量 X=0 Y=0
：基板位置基准
：传送方向
：定位孔位置
：设计端点
