EPU 使用说明书 第 4 章 制作生产程序
4-166
(10)
单元格
/
复制
将选中的单元格登录到内存中。对象单元格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单元格粘贴命令。
(11)
单元格
/
粘贴
将使用单元格/复制操作登录到内存的数据, 覆盖到光标所指的行的相应项目中。
剪切的「
X
」「
Y
」「角度」各项数据，只能粘贴到相同类型的单元格中。
(12)
修改元件名
修改元件名称。
选择后显示如下画面。请输入变更的元件名，并单击「确定」。
修改元件名后，元件名与其他元件名重复时，会显示如下画面。
(13)
反映元件层
将「元件数据」的层反映到「贴片数据」中。有以下反映方法。
全部元件: 将全部元件数据的层反映到贴片数据里。
元件类别: 将相应元件数据的层反映到贴片数据里。
EPU 使用说明书 第 4 章 制作生产程序
4-167
(14)
反映吸取偏移量
把「吸取数据」的吸取坐标，反映到「元件数据」的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从[编辑]菜单中选择[反映吸取偏移量]后，可
以将所选择的「吸取数据」的吸取默认值与示教结果之间的差逆向反映到「元件数据」的吸取偏
移量。
(15)
复制标记
复制标记，是指把生产程序内的标记数据，作为 BOC 标记或基准领域标记复制到数据的功能。
＜复制标记步骤＞
请选择 BOC 标记或基准领域标记的标记示教项目。
(16)
粘贴标记
将使用「标记复制」命令读取的标记数据粘贴到指定的标记数据里。
如果已经注册了标记数据时，会显示如下的确认覆盖提示信息。
(17)
标记数据库
标记数据库，是指把注册在标记数据库中的标记数据，作为 BOC 标记或基准领域标记复制到数
据中。
详细情况请参见「『JM20 使用说明书 CD』 4-5-2-3-1 基板标记的示教⑥」。
EPU 使用说明书 第 4 章 制作生产程序
4-168

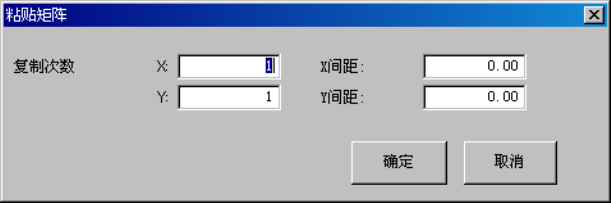

(18)
粘贴矩阵
把剪切或复制的选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
1)
贴片数据
把剪切或复制的选择范围的数据，插入到光标前。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的贴片位置、Y方向的贴片位置加
减的同时，进行矩阵状复制。
执行贴片数据的粘贴矩阵后，元件ID全部被标为「#」。
A) X ：指定在 X 方向的复制次数。
B) Y ：指定在 Y 方向的复制次数。
C) X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
D) Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
E) 确定 ：执行粘贴。
F) 取消 ：停止粘贴。
