EPU 使用说明书 第 6 章 通用图像元件
6-27

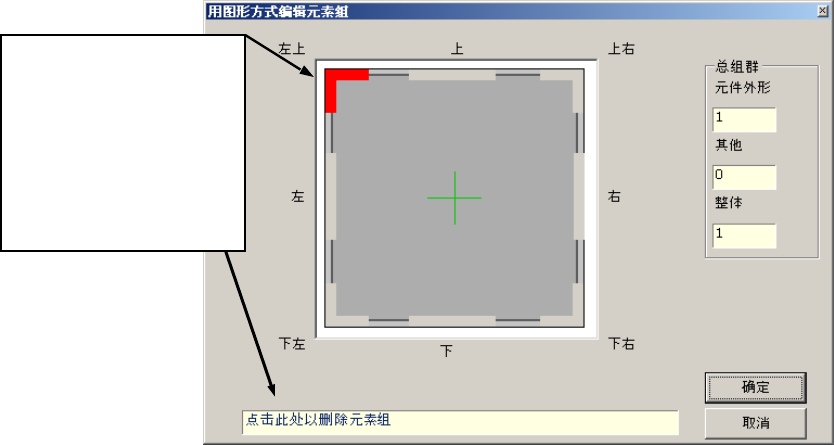

(3) 元件要素组的删除
在角或边的附近，如果
将指示标置于可删除元
件要素组的位置，在对
话框的下方就出现提示
信息。
请在该位置点击键盘左
上角的左按钮。
EPU 使用说明书 第 6 章 通用图像元件
6-28
6-5 通用图像元件的数据制作步骤
6-5-1 引脚元件类（元件要素组/元件要素格式）
本节将对引脚元件类(多引脚元件)的数据制作步骤进行说明。
1.扩展图像画面
· 在「元件类型」中选择引脚元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览」中选择追加。
2.元件要素组画面
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。
◆ 说明

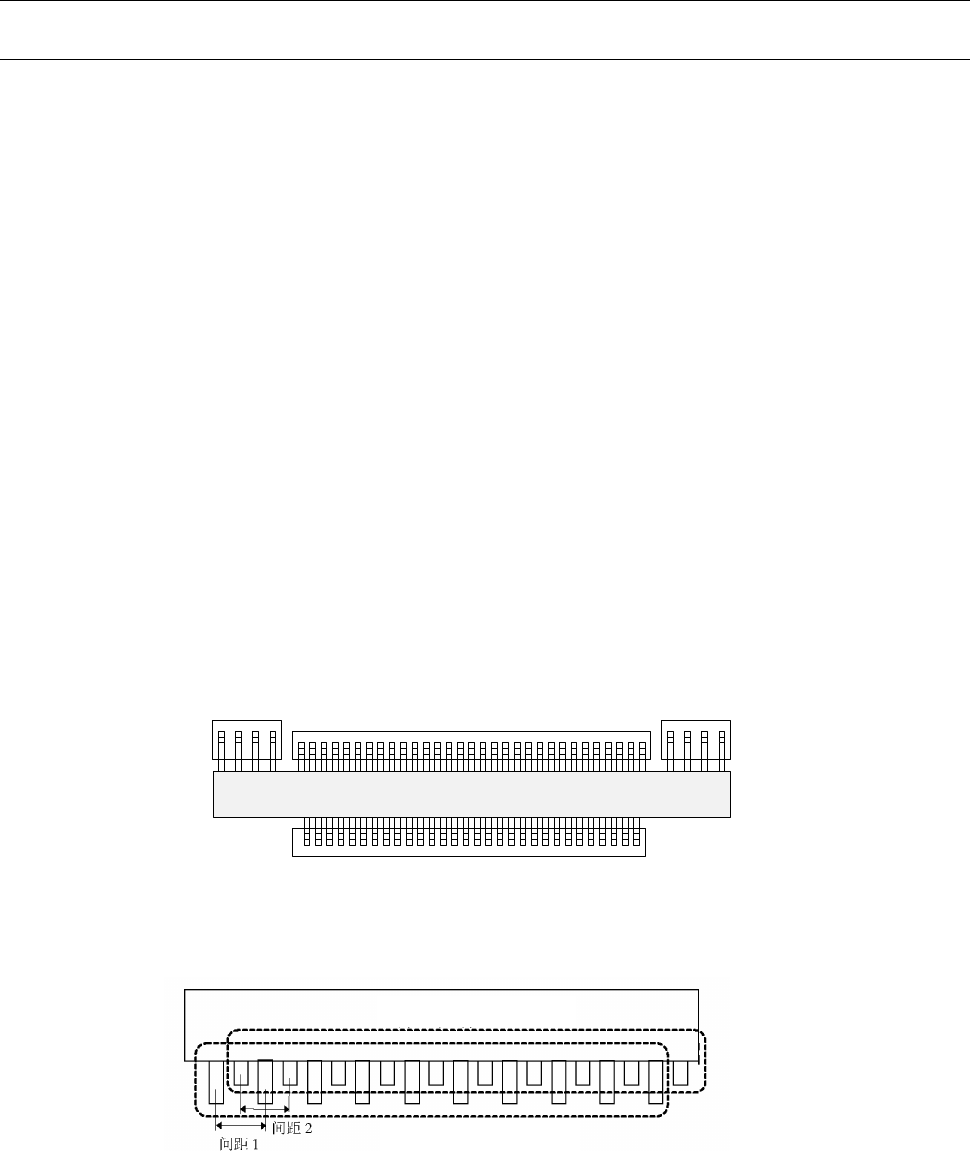

在该例中将元件分为 4 个元件要素组来定义。第 1、3 元件要素组虽然是尺寸相同、间距
相同的引脚，但由于方向与位置不同，因此归类为不同的元件要素组。另外，第 2、4
元件要素组也是尺寸相同、间距相同的引脚，但由于中间有空缺，因此从整体上来说，
不能算是间距相同。如果间隔是间距的整数倍，虽然可作为带有引脚欠缺部位的 1 个元
件要素组来加以定义，但建议将其定义为其他元件要素组。
为了定义元件要素组的方向和位置，需要决定元件的姿态。
在下图的元件的方向为正常状态。多引脚元件的姿态以 Top View(俯瞰)为基准。
如下图所示，引脚长度交替变化时，长引脚组与短引脚组需分开定义。
间距将变成相同的长引脚、短引脚之间的间隔。
Top View
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
第 2 元件要素组
第 1 元件要素组
EPU 使用说明书 第 6 章 通用图像元件
6-29
① 「名称」
元件要素组需命名使用。变更时指定该名称进行编辑。
·名称将被自动连续编号。
·用户可用 32 字符以内的英文、数字重新命名。
示例中未加改变地采用自动连续编号。
② 「首元件要素位置」
用元件要素组的位置(X、Y)和方向(θ)来指定元件要素组的配置。
元件要素组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
·如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，
可将作为基点的元件中心位置设定为与外形中心位置不同的坐标。

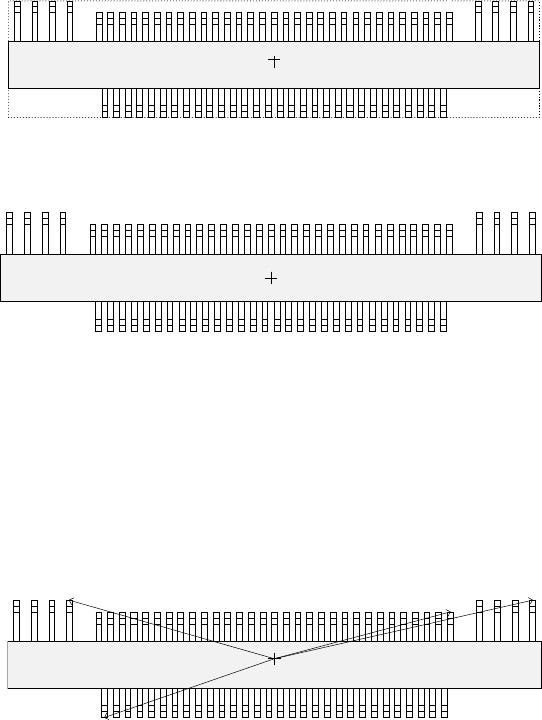

是以元件外形中心位置作为元件中心位置时的图
是以模中心位置为元件中心位置时的图。
· 正确的位置是指从元件中心到首元件要素的距离(偏移)。
在引脚元件类别中，首元件要素与标准引脚元件(QFP、SOP、连接器等)相同，元件要素组在下
边时为最左、右边时为最下、上边时为最右、左边时为最上的元件要素。
下图给出了示例元件中的首元件要素位置。
当为引脚元件要素时，从元件中心位置看第
1
引脚的前端位置即为首元件要素的位置。
· 元件要素组的方向(角度)是将下边作为 0°，逆时针旋转时为 90°(右边)、180°(上边)、
270°(左边)。
示例中，第 1 元件要素组为 0°，第 2～4 元件要素组为 180°。
Top View
元件中心位置
(外形中心位置)
Top View
元件中心位置
(模中心位置)
Top View
方向 0°
方向 180°
