EPU 使用说明书 第 4 章 制作生产程序
4-64
对夹紧等待时间、夹紧解除等待时间，请使用默认值。
减少所占比例时，可能造成无法正确动作。
4)元件供应角度
以 JUKI 的元件供应角度为 0°，输入元件包装与之相对倾斜的角度。
详细内容请参见「（1）带状的输入方法 ※JUKI的元件供应角度定义」。
要选择其他时，请在编辑框内输入角度｡ (0°～ 359.9875°)
5)开启停顿时间
仅在供料器类型为 MAF-L 时，要设置此项。
以供料ON起至进入供料OFF动作为止的必要时间(根据各供料器型号设置的值)为一百，设置实际
等待所需时间的百分比。
初始值为 100%。
对 MAF-L 的对象元件中元件本身较重的元件，因为供料动作要花费时间，因此是指到确实完成
供料动作所需的时间。
6)关闭停顿时间
仅在供料器类型为 MAF-L 时，要设置此项。
以供料OFF起、至供料动作完成为止的必要时间(根据各供料器型号设置的值)为一百，设置实际
等待所需时间的百分比。初始值为100%。
对 MAF-L 的对象元件中元件本身较重的元件，因为供料动作要花费时间，因此是指到确实完成
供料动作所需的时间。
7)供料类型（供料器类型）
仅供料器类型为 MAF-L 时，要设置此项。设定 MAF-L 的供料类型。
・
1
次传送：
执行 1 次供料动作传送元件的类型。
・
2
次传送：
执行 2 次供料动作传送元件的类型。
8)废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「（1）带状的输入方法 4）废弃元件」。
注意
EPU 使用说明书 第 4 章 制作生产程序
4-65
4-1-4-2-3 定心
(1) 激光定心时
设置“吸嘴号”、“元件吸取真空压”、“LNC120 激光高度”、“元件形状”、“夹式吸嘴数据”。
1）吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
在组合框的列表里，会显示标准吸嘴（500～508C）以及在设置中分配的其他吸嘴号。
EPU 使用说明书 第 4 章 制作生产程序
4-66
设置吸嘴编号，则从以下指定位置中的吸嘴文件读入设置吸嘴的吸嘴信息。请在确认指定
位置有对象吸嘴文件后，打开程序，进行编辑。
＜指定位置＞
(EPU 的安装文件夹) \Data\Custom\Nzl\NZL800.ini
＜吸嘴文件＞ （例：800 号吸嘴时）
【无吸嘴文件时】

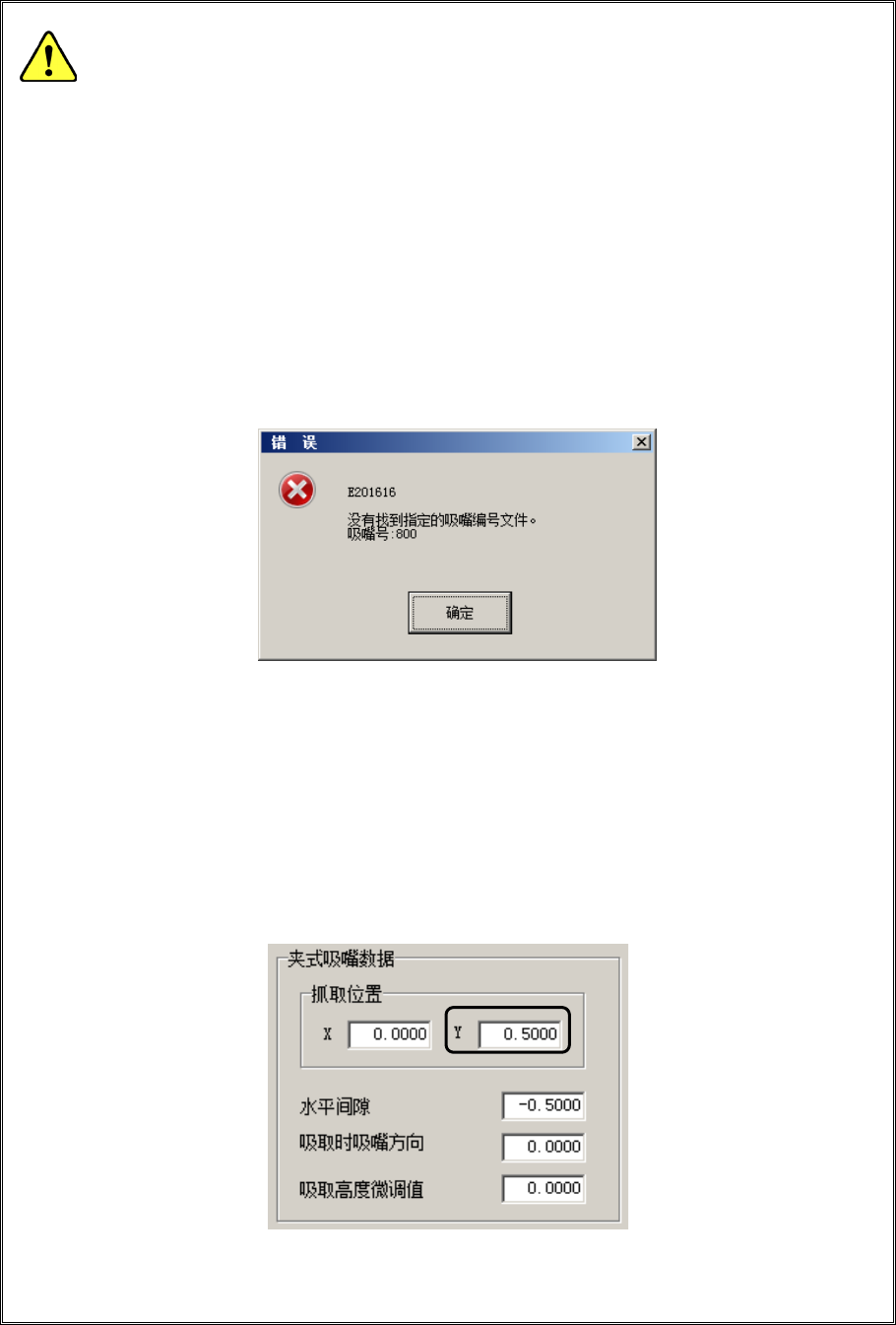

如果在指定位置没有输入吸嘴编号的吸嘴文件，显示以下错误，不能进行设置。但即使指
定位置没有标准吸嘴的吸嘴文件也能够进行设置。
当显示上述错误时，请确认在指定位置有没有错误信息中吸嘴编号的吸嘴文件。没有文件
时，将吸嘴文件复制到指定位置，再次重新读入程序则可以设置吸嘴编号。
【有吸嘴文件时】
有吸嘴文件，而设置的吸嘴为夹式吸嘴时，自动将默认值设置为吸嘴的抓取位置。有关夹
式吸嘴，请参考「4-1-4-2-3 6)夹式吸嘴数据」。
例） 吸嘴编号为 800 号
800 号吸嘴的抓取位置设置为 Y：0.5。
有吸嘴文件，而设置的吸嘴为卡盘吸嘴时，吸取条件及贴片条件的速度的默认值会变更为低速。
注意
