EPU 使用说明书 第 4 章 制作生产程序
4-174
4-3-2 环境设置
设置编辑程序的环境。
从菜单栏中选择「文件」/「环境设置」，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、Level(大气压)中选择。
(2) 运行环境
1)退出时保存状态
选择是否保存退出编辑程序时的状态，在下次启动时重新显示。
●是：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示/不显示
2.读入文件名
3.窗口尺寸
退出编辑程序后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●否：重启进入编辑程序时，显示新建文件名画面。
EPU 使用说明书 第 4 章 制作生产程序
4-175
2)
退出时优化询问
对退出编辑程序时是否询问优化进行选择。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3)
数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知。
4)
删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●
是
：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否
：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●
提示
：询问是否删除。
5)
插入元件信息显示。
选择插入元件时，选择是否显示插入可能元件判定所设置的信息。
●是：选择插入元件时，显示插入可能元件判定所设置的信息。
●否：不显示信息。
(3)
数据库文件
选择要使用的数据库种类。但不能使用的数据库不能选择。
数据库是指注册元件数据的文件。
(详细内容请参见「第5章 数据库」)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
●使用贴片机主机的元件 DB（数据库）时
<设置方法>
1)单击“使用 MC DB”左侧的复选框，进行勾选。

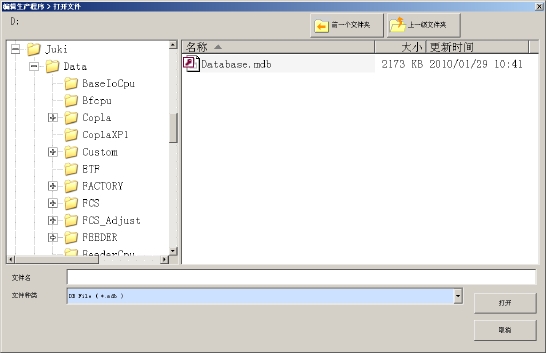

2)单击「浏览」，在“打开文件”画面中选择数据库文件。
EPU 使用说明书 第 4 章 制作生产程序
4-176
●使用服务器元件数据库时
选择“使用服务器元件 DB”。
在此情况下，浏览的数据库，为自动浏览生产支援系统服务器内的数据库。
画面上将显示生产支援系统服务器的计算机名称（或地址）及端口号码。
※ 有关贴片机端的数据库详情，请参见 5 章数据库，在生产支援系统端的设置请参见生产支援
系统使用说明书。
(4)
默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，「元件数据」里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5)
检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章『4-1-4-2-6 检查』检测吸取位置偏差一节
的说明。
(6)
贴片前元件高度检查
在贴片前进行元件高度检查时，可以变更默认值。
●检查个数 …设置元件的检查位置。从 1～4 中选择。
●判定值 …设置检查判定值。可以输入 0.000～2.000 间的值。
●偏移量 X …按照 4 处的检查位置偏移量值，相对于元件封装尺寸横向的百分比进行设置。
从 0％～100％中选择。
●偏移量 Y …按照 4 处的检查位置偏移量值，相对于元件封装尺寸纵向的百分比进行设置。
从 0％～100％中选择。
对于贴片前元件高度检查，请参考『4-1-4-2-7 检查 2』（3）贴片前元件高度检查的说明。
(7)
贴片后元件高度检查
可对贴片后进行元件高度检查时的默认值进行变更。
●检查个数 …设置元件的检查位置。从 2～4 中选择。
●判定值 …设置检查判定值。可输入 0.000～2.000。
●偏移量 X …将 4 处检查位置偏移量值按照元件封装尺寸横向的百分比进行设置。
从 0％～100％中选择。
●偏移量 Y …将 4 处检查位置偏移量值按照元件封装尺寸纵向的百分比进行设置。
从 0％～100％中选择。
有关贴片后元件高度检查，请参见本章『4-1-4-2-7』记述的贴片后元件高度检查的有关说明。
