EPU 使用说明书 第 4 章 制作生产程序 4- 136 4-1- 6 数据完成状态 检查数据的完成 状态。若未完成则不 能进行优化。 从菜单栏中单击 「 数据 」 / 「数据 完成状态」后，会 显示如下画面。 如果记录总数和 完成数目一致，则表 示数据已完成 ，在完成的 “( )” 中 显示 “ *” 。 另外，「 吸取数据 」及记录总数 为 0 的项目，即 使不显示 “* ” ，也被看作完成。 有未完成的项目 时，请完成该项目。
EPU 使用说明书 第 4 章 制作生产程序
4-135
(7) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行指定。
初始设置为“使用”。
（在列表画面中为“是（YES）”。要变更时，请按[F2]键或单击鼠标右键进行变更。）
有多个元件供应装置(供料器等)时，请指定在本次生产中所使用的供应装置。
如果只有一个供应装置，指定为“否（No）”时，在数据一致性检查时会发生错误。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(8) 剩余
指定元件的剩余数。托盘元件时可设置此项。
供料器元件时，不能设置此项。
(9) 制造编号
对要使用的圆型供料器的制造编号进行确认、指定。
设置为“自动选择”时，会进行优化制造编号的设置。
不是圆形元件时，则显示“自动选择”。
●自动选择 ：进行优化圆型供料器配置。
●BWL******** ：对指定的圆型供料器的制造编号进行设置。
EPU 使用说明书 第 4 章 制作生产程序
4-136
4-1-6 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。

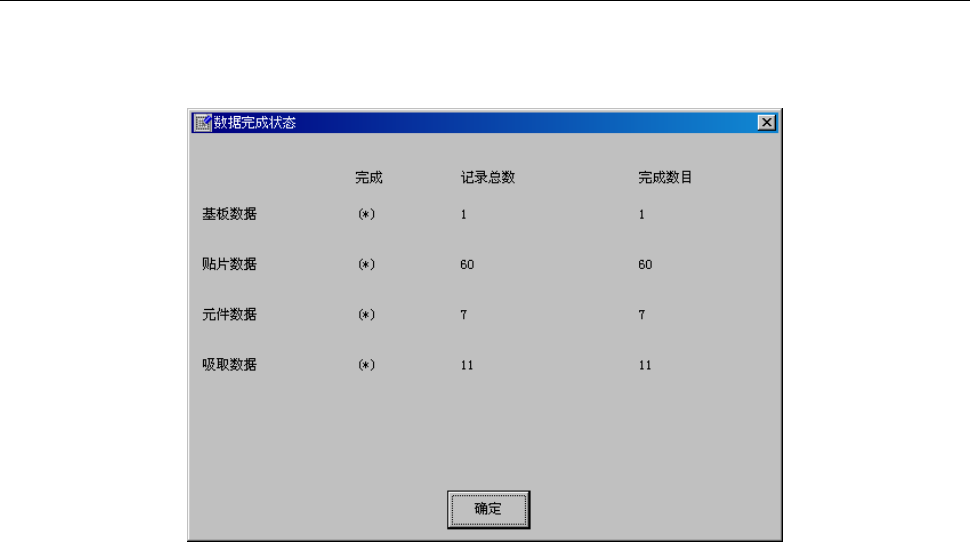

从菜单栏中单击「数据」/「数据完成状态」后，会显示如下画面。
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外，「吸取数据」及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
EPU 使用说明书 第 4 章 制作生产程序
4-137
4-1-7 数据一致性检查
检查已制作的程序和机器设置的设置内容是否矛盾，检查程序本身是否矛盾。
一致性检查结束后，即可进行优化。检查结果发现有错误时，会显示错误内容。
此时，请参考显示内容，修改程序或「机器设置」。
(1)
执行一致性检查
从菜单栏中选择「数据(C)」/「数据一致性检查(L)」，执行一致性检查。
(2)
检查的结果报告
进行一致性检查后，显示如下信息。
1) 正常结束时：
2) 检查中发现错误时：
按下「确定」按钮后,会出现询问画面，要求确认是否要显示错误内容。
选择「确定」则显示错误内容。
(3)
错误信息内容
・本次错误内容例
因在元件数据的第 1 个元件处所指定的吸嘴，没有
在机器设置处进行设置，所以显示发生上述错误。
数据种类
数据内的制作 No
错误内容
