4-1-5 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台上的元件供应装置，有带状供料器、管状供料器、散件供料器、径向供料器、圆
型供料器、轴向供料器、托盘支架、DTS，其他元件供应装置有MTS。
为机械式台架时，1个供料器台架上有79处孔用来安装供料器，位于供料器前端的销子所插入的
孔的编号就是该供料器的配置编号。
※ 供料器台架上标有上下 2 排编号。
安装在前面时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料
器的设置编号。
※ 吸取位置根据优化自动配置，在下列情况时，请用手动进行配置。
●固定供料器的配置时。
●进行优化后，变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。
注意：
EPU 使用说明书 第 4 章 制作生产程序
4-130
4-1-5-1 吸取数据画面的显示
要显示吸取数据时，会先打开列表画面。

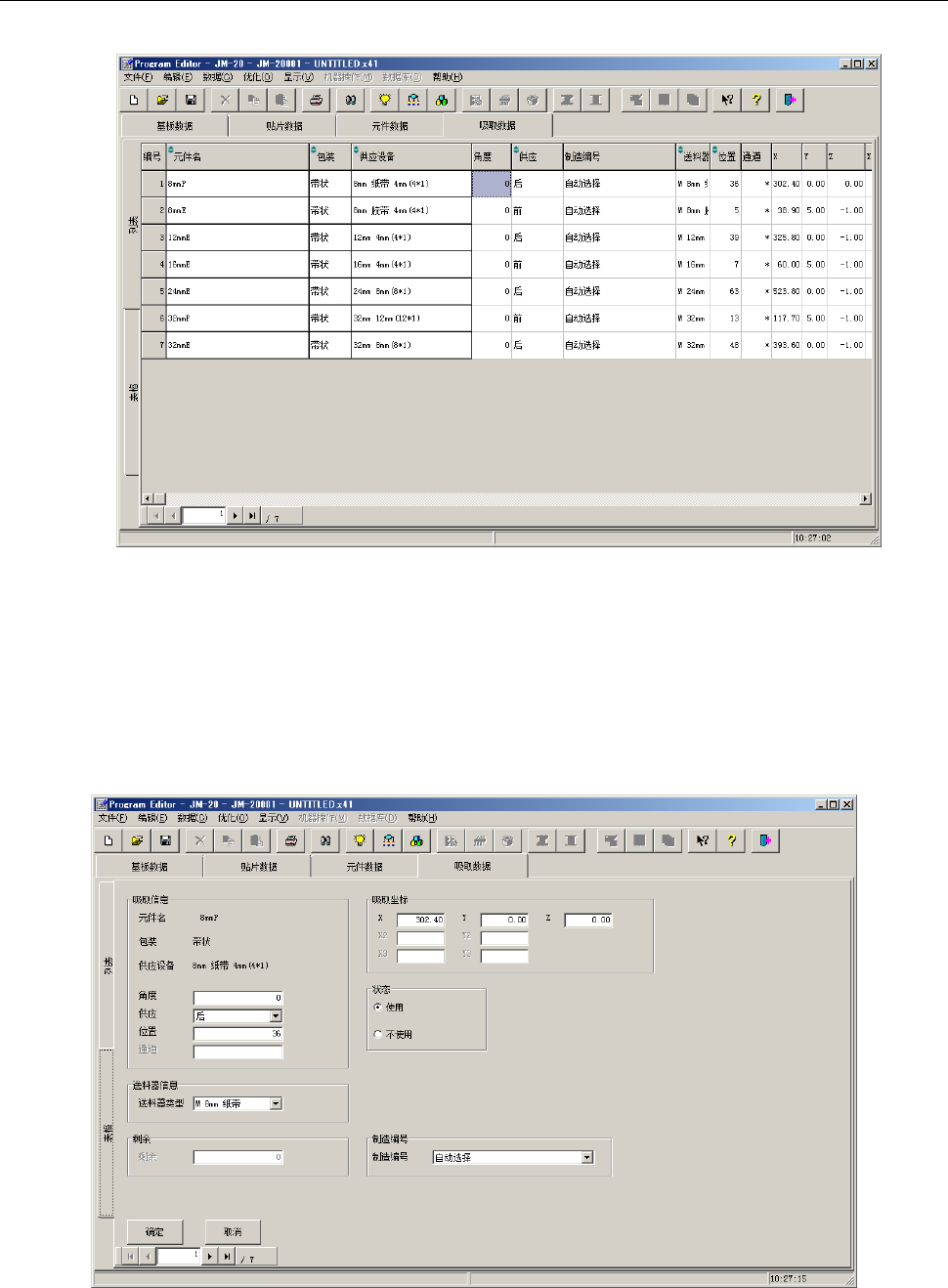

在列表画面中选择[表格]选项卡，或双击列表画面，即可打开如下显示焦点所在行数据的表格画
面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“吸取坐标”、“状态”、“供料器类型”、“剩余”、
“制造编号”9个项目。
EPU 使用说明书 第 4 章 制作生产程序
4-131
因带状供料器的宽度不同，占有的供料器台安装孔的范围不同。
机械式带状供料器、散件供料器的种类
占有的供料器安装孔数
8mm
2
12mm
3
16mm
3
24mm
4
32mm
5
44mm
8
56mm
8
72mm
10
88mm
12
散件供料器
2
因此，使用8mm带状供料器时，1个供料器台最多可配置40个供料器，在使用32mm供料器时最
多可以配置16个。
根据径向供料器、圆型供料器、轴向供料器，供料器类别的不同，供料器台架的安装孔占据范围
有所不同。
供料器的种类
占有供料器安装孔的个数
径向供料器（
MRF-S
）
6
径向供料器（
MRF-L
）
8
圆型供料器（
BWL-6C
）
42
圆型供料器（
BWL-3L
）
42
轴向供料器（
MAF-S
）
7
轴向供料器（
MAF-L
）
10
