EPU 使用说明书 第 4 章 制作生产程序 4- 148 （ 5 ）供料器选项 对优化中使用的供料器 类型以及供料器配置 的计算方法进行 设置。 1 ) 贴片峰值点的计算方法 指定配置供料器 起点的计算方法。 a) 将供料器 配置在贴片点 的中点上： 各贴片点按 X 坐 标从小到大的顺序 排列， 从小 的顺序开始， 将 供料器安排在靠 近正中的贴 片 点位置上。 b) 将供料器 配置在贴片点 的平均点上： 将供料器安排在 离各贴片点平…
EPU 使用说明书 第 4 章 制作生产程序
4-147
<层的优先顺序>
各层的相互关系如下。
优先顺序
层种类
1
贴片层
2
元件层
3
元件种类
·
高度层
在“操作选项”/“生产(暂停)”中未选中“发生无元件时暂停”时，如果
生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。而该
元件将在补满元件、重启生产时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了“考虑元件种类、元件高度”时，建议操作选项选择
“发生无元件时暂停”。
2)
从小口径吸嘴对象元件开始贴片
：
选中后，优化为从使用小口径吸嘴的元件开始优先贴片。
3)
指定同一托盘集中配置
：
对于供应到 MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。
●同一托盘集中配置：同一种类元件优先配置。
●供给速度优先配置：供给速度优先配置。
元件类型
A
元件类型
A
A
元件类型
B
A
元件类型
C
元件类型
B
A
B
B
B
C
元件类型
C
A
C
B
C
C
同一托盘集中配置
供给速度优先配置
EPU 使用说明书 第 4 章 制作生产程序
4-148

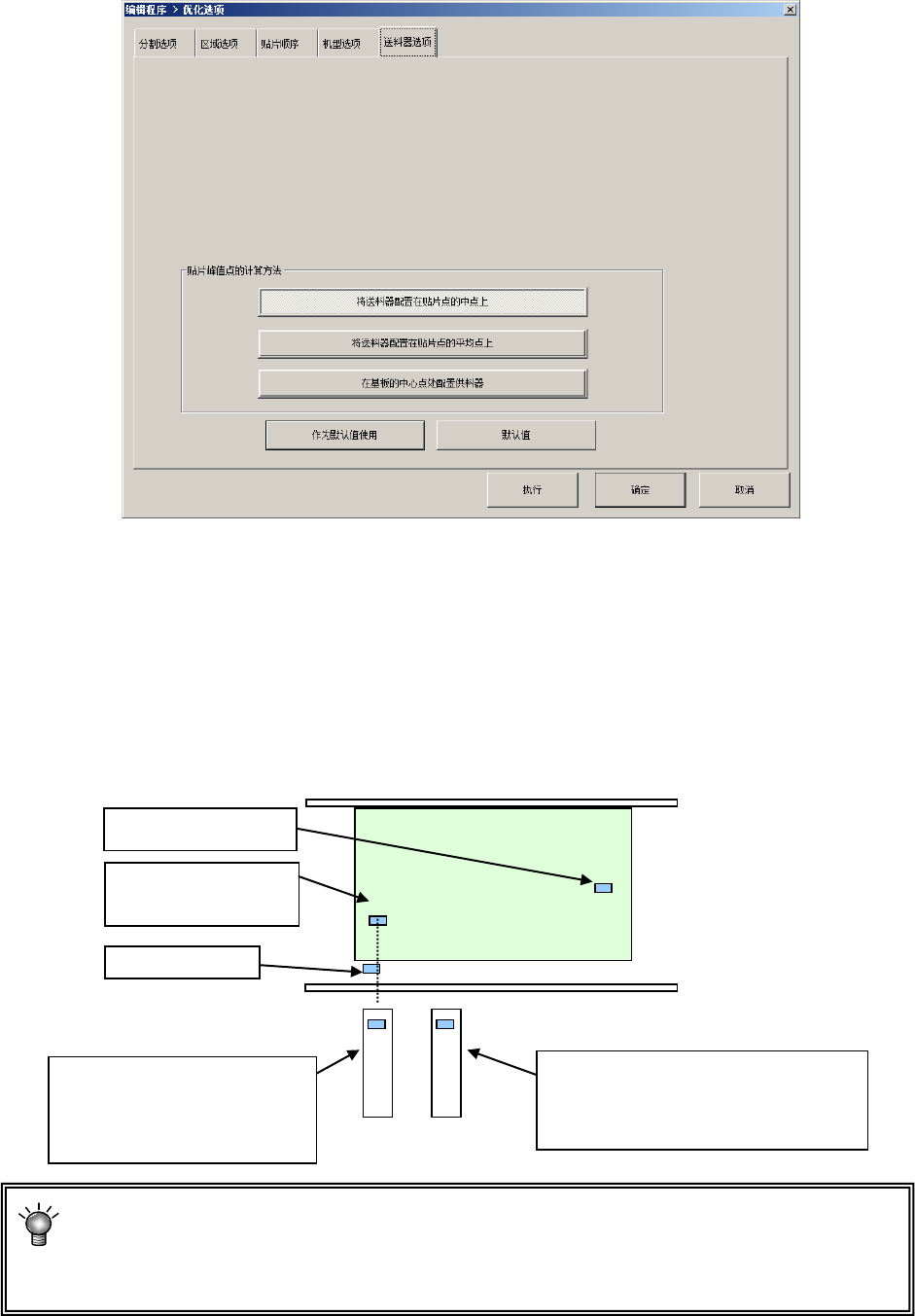

（5）供料器选项
对优化中使用的供料器类型以及供料器配置的计算方法进行设置。
1)
贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
● 若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中间点”
比较有利，其它情况时，“平均点”比较有利。
选择了把供料器配置在“
贴片
中间点
”时的供料器配置(以
中点为基准配置)
选择了将供料器配置在“
贴片平均点”
上时的供料器配置 (以各贴片点的平
均坐标为基准配置)
第 2 近的贴片点
(
在此为中间点
)
最近的贴片点
第 3 近的贴片点
EPU 使用说明书 第 4 章 制作生产程序
4-149
4-2-2 执行优化
在优化条件设置画面中，按下[执行]按钮，开始优化处理。
执行优化时，会显示如下画面。
优化正常结束时，“正在进行优化”画面消失。
发生错误时，则显示错误信息。
如果没有圆型供料器用的 INI 文件，使用圆型供料器的生产程序优化时会失败。
对使用圆型供料器的生产程序进行优化时，请确认在指定位置存有圆型供料器用
的 INI 文件。
＜指定位置＞
D:\JUKI\Data\Custom\BOWL\
＜圆型供料器用 INI 文件＞
BWLXXXXXXXX.INI ※“X ”：圆型供料器识别编号
在进行优化的过程中，可通过单击[停止]按钮来中断优化。
单击[停止]按钮后，将显示如下的确认信息。
注意
