EPU 使用说明书 6 通用图像元件
6-1
6
通用图像元件
6-1 通用图像元件
6-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般
多引脚元件
)和具有多种排列的区域阵列元件(一般称
复合阵列元件
)在任意位置上配置有球或
平面的元件等(般称
随机配置元件
)、以及外形有角或边的元件
(外形元件)
,按通用图像元件来
对待。
这些元件按副元件类型可分:
·多引脚元件 引脚元件类
·复合阵列元件、随机配置元件 球元件
·外形元件 外形元件类
相同识别要素(元件要素)的集合被称元件要素
亦即;
元件要素
是指一个引脚或球;
元件要素组
是指大小相同的元件要素(引脚或球)的集合。
把排列相同的通用图像元件的要素组作为一个元件要素组,通过对各个元件要素组进行定义,可

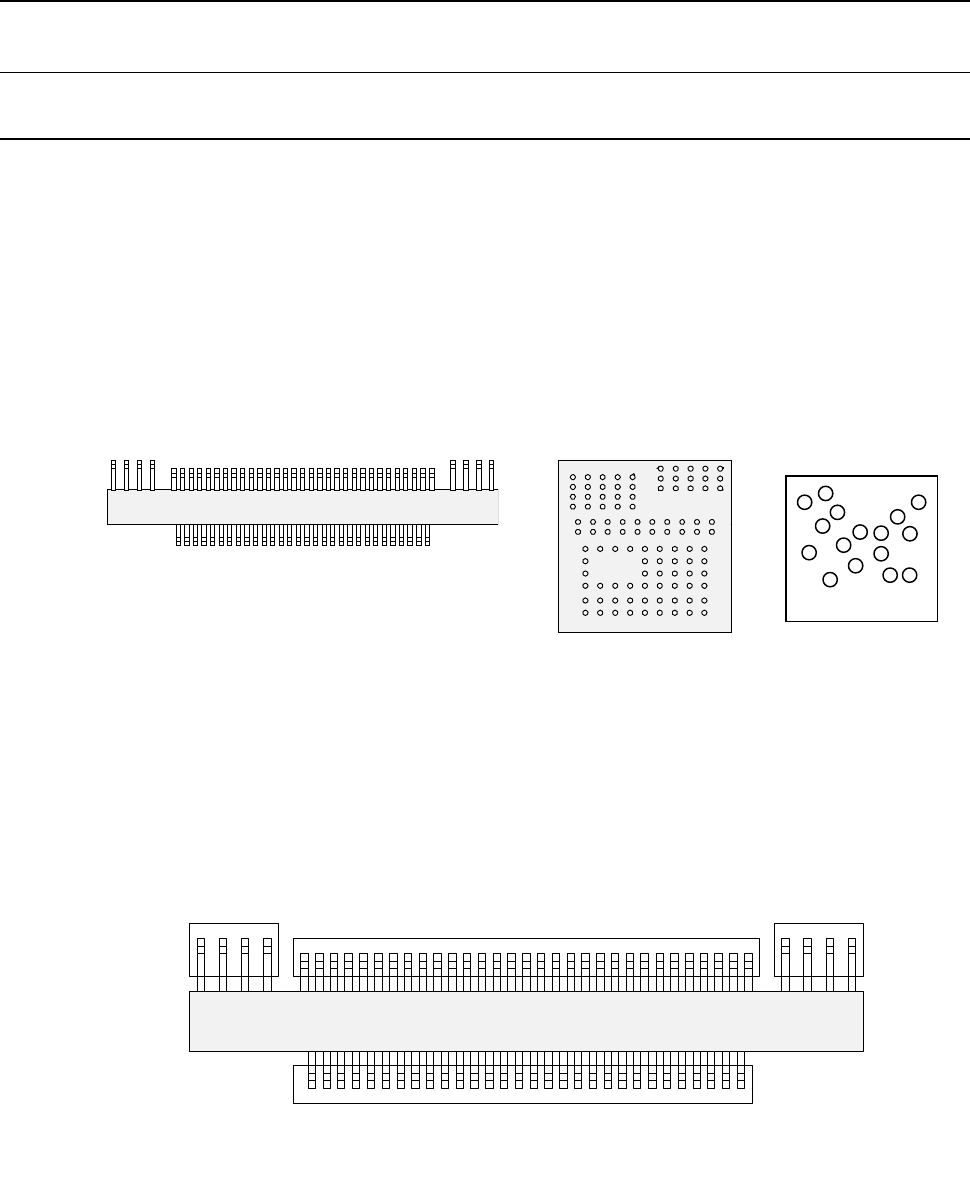

求出元件的中心。下图由4元件要素组构成
引脚元件类(多引脚元件)
球元件类(复合阵列元件)
4 元件要素组
3 元件要素组
2 元件要素组
1 元件要素组
随机配置元件
俯视图
仰视图
俯视图
EPU 使用说明书 6 通用图像元件
6-2
6-1-2 通用图像元件的规格
(1)
数量
· 1个元件最多可以定义20元件要素组
· 1元件要素只能指定1种元件要素。
(2)
尺寸规格
元件要素 项目
54mm
视野摄像机
27mm
视野摄像机
引脚元件要素
间距
0.5
22.0mm
0.2
11.0mm
引脚宽度
0.22
10.0mm
0.08
5.0mm
引脚长度
0.4
10.0mm
0.14
5.0mm
数量
1
384
/1
元件要素组
/平面 元件要素
间距
1.0
22.0mm
0.25
11.0mm
直径
0.4
5.0mm
0.1
2.5mm
数量
3
10000
/1
元件要素组
元件要素
项目
DFFP
摄像机
/INS
元件要素
间距
0.5
11.0mm
宽度
0.2
5.0mm
数量
2
10000
根/
1
元件要素组
(3)
外形元件类的形状
·
尺寸规格
· 角、边的形状规格与外形识别元件相同。
(请参见4-1-4-2-8 图像 外形识别元件的识别条件」。)
· 标记采用圆形和正方形的涂色标记。其尺寸为可用54mm视野摄像机在210mm的范围
内进行识别。
EPU 使用说明书 6 通用图像元件
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件要素组的数据来制作通用图像元件的数据。
元件要素组的数据制作应输入下述各项:
①元件要素的信息(引脚或球、以及其大小、形状等)
②元件要素的数目与元件要素间的间距
③从元件识别中心位置到首元件要素
的距离
首元件要素
定义如下。
·球元件 元件要素组内左下角的球。
·引脚元件 下边最左、右边最下、上边最右、左边最上的引脚。
) 下列通用图像元件,需制作4元件要素组数据(单位:mm)
此处省略了上述的元要素信息输入方法
输入方法,请参见以下说明。
4 元件要素组
3 元件要素组
2 元件要素组
1 元件要素组
1元件要素组
·元件要素的数目及元件要素间的间距 => 数目30,间距:1
·从元件识别中心位置到首元件要素的距离 => X-14.5Y-4
●第2元件要素组
·元件要素的数目及元件要素间的间距 => 数目:4,间距:1.5
·从元件识别中心位置到首元件要素的距 => X21.5Y4
●第3元件要素组
·元件要素的数目及元件要素间的间距 => 数目:31,间距:1
·从元件识别中心位置到首元件要素的距 => X15Y4
●第4元件要素组的数据制作
·元件要素的数目及元件要素间的间距 => 数目:4,间距:1.5
·从元件识别中心位置到首元件要素的距 => X-17Y4
输入以上信息,即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识
别中心位置
(
00)
(
-14.5,-4)
(
-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
