EPU 使用说明书 第 4 章 制作生产程序
4-42
范围检查
在下列时间段内，对贴片位置是否在基板内(单板基板时)、或是否在电路内
(多电路板时)进行检查。
1) 输入数据时
在输入贴片位置 X 或 Y 时，或分别进行了改变时，将进行范围检查。

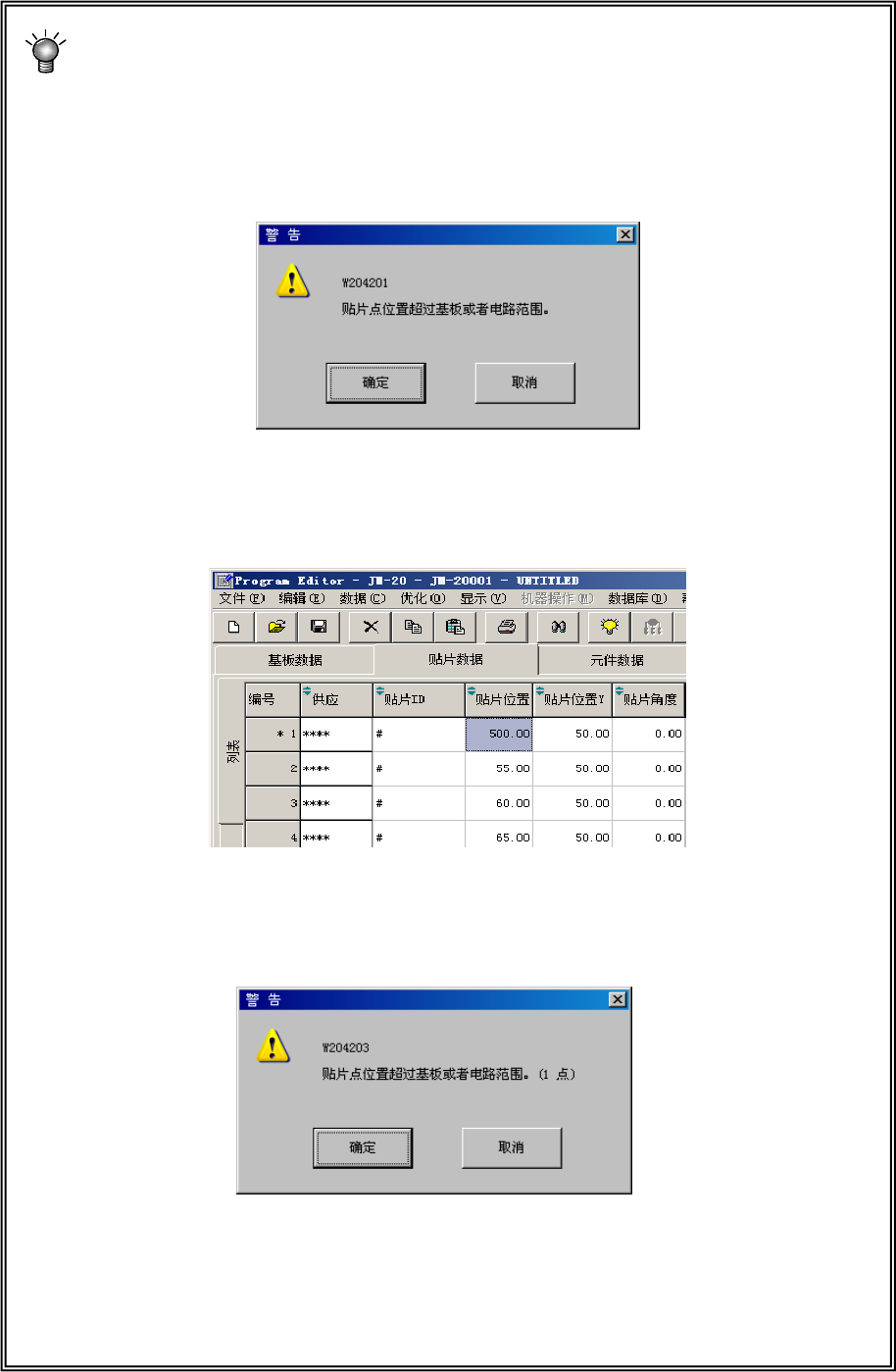

出错时，将显示如下的警告信息。
● 确定=>确定输入数据，在贴片数据编号的左侧显示超范围标记“*” (参见下图)。
如果输入范围内的值，标记则会消失。
● 取消=>输入的数据无效，返次数据输入状态。
2) 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>继续进行数据切换
● 取消=>停止数据切换
※ 发生范围检查错误时，请先检查「贴片数据」，如果没有问题，请再检查各「基板数据」
输入值。(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置
的各坐标)
EPU 使用说明书 第 4 章 制作生产程序
4-43
4-1-4 元件数据
「元件数据」，是针对在「贴片数据」中输入的“元件名称”输入详细的信息数据。
因此，凡是在「贴片数据」中输入的元件名称，必须制作出相同数量的对应数据。
4-1-4-1 元件数据画面的显示

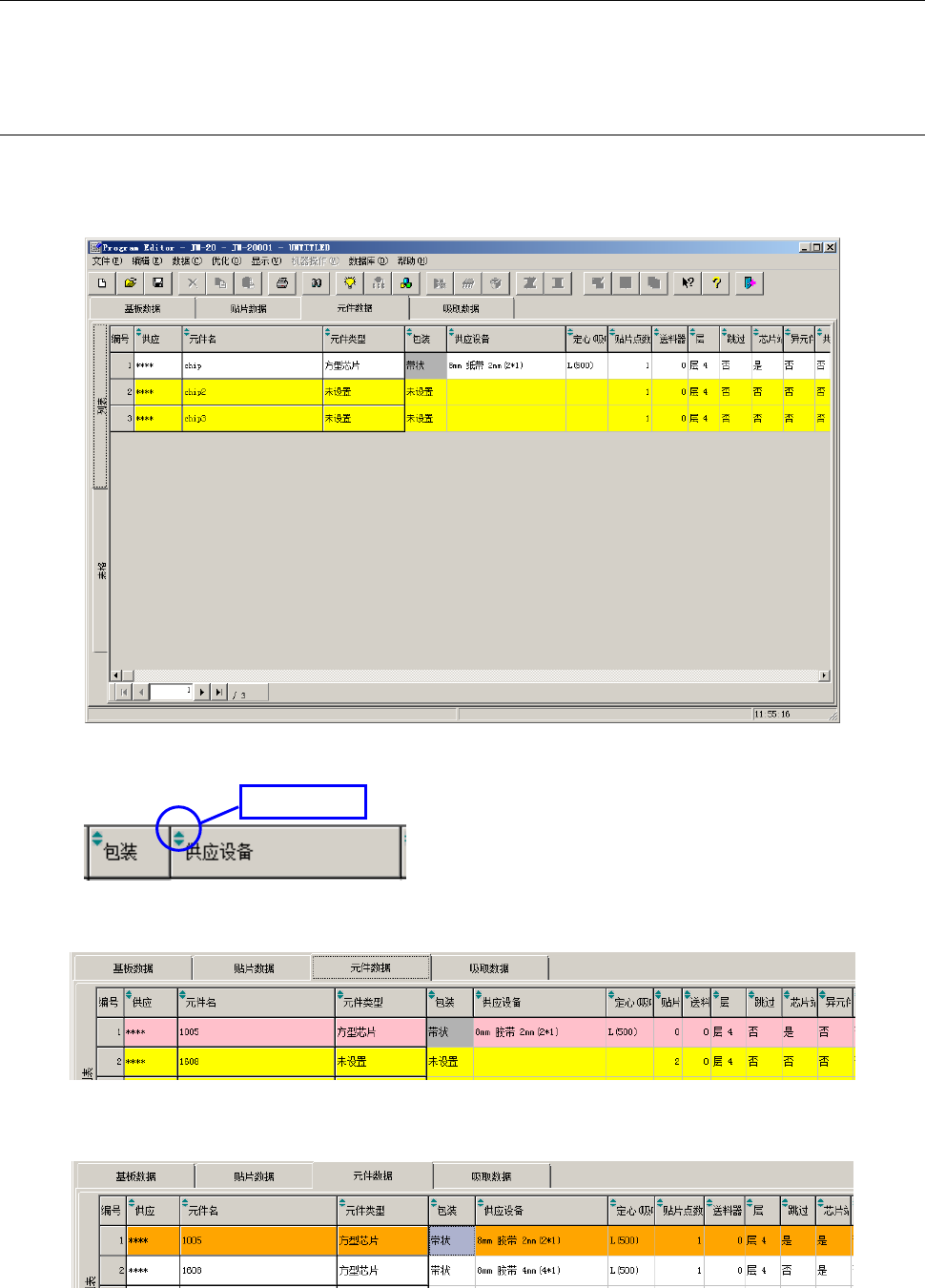

元件数据的显示画面，有表格显示和列表显示2种形式。
列表显示画面，是以列表形式显示多个元件数据的概要。
在此不能输入数据，只可查看数据的完成情况。
尚未进行数据设置的元件名的项目会显示黄色。
在元件列表画面中，对数据进行排序显示。
元件数据中设置的元件名，如果在贴片数据中没有使用时，项目会以粉红色显示。
设置为元件跳过时，项目会显示橙色。有关元件跳过，请参见「4-1-4-2-5 贴片条件」
的「9) 元件跳过」。
双击
EPU 使用说明书 第 4 章 制作生产程序
4-44
从列表画面中选择元件名(双击)，显示所选择元件数据的表格画面后，可进行元件数据的制作和
编辑。
表格显示画面由基本部分与包装、定心方式、吸取条件、贴片条件、检查、检查2、选项、
图像部分构成，1个元件数据显示一个画面。
未输入数据时，会显示包装的选项卡表格，不显示输入项目。
在基本部分输入元件包装时，会显示所对应的输入项目。
表格与列表画面的切换选项卡
此处的选择项目的内容显示在下面的区域内。
键盘操作
项目间的移动使用 TAB 键（Shift + TAB 键），换页时使用[PageUp]或[PageDown]键。
基本部分
