EPU 使用说明书 第 4 章 制作生产程序
4-54
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
列表的项目
内容
废弃盒
全部元件均可选择。
纵、横、高度为 15mm 以内的元件，废弃到小型元件废弃位置。
长边为 50mm 以上的元件，废弃到大型元件废弃位置。
除小型、大型之外的，则废弃到中型元件废弃位置。
放回托盘
包装选择为托盘时，可选择此项。
IC 回收带 如果是可选择图像定心的元件时，可选择此项。
元件保护
全部元件均可选择。
EPU 使用说明书 第 4 章 制作生产程序
4-55
(2)

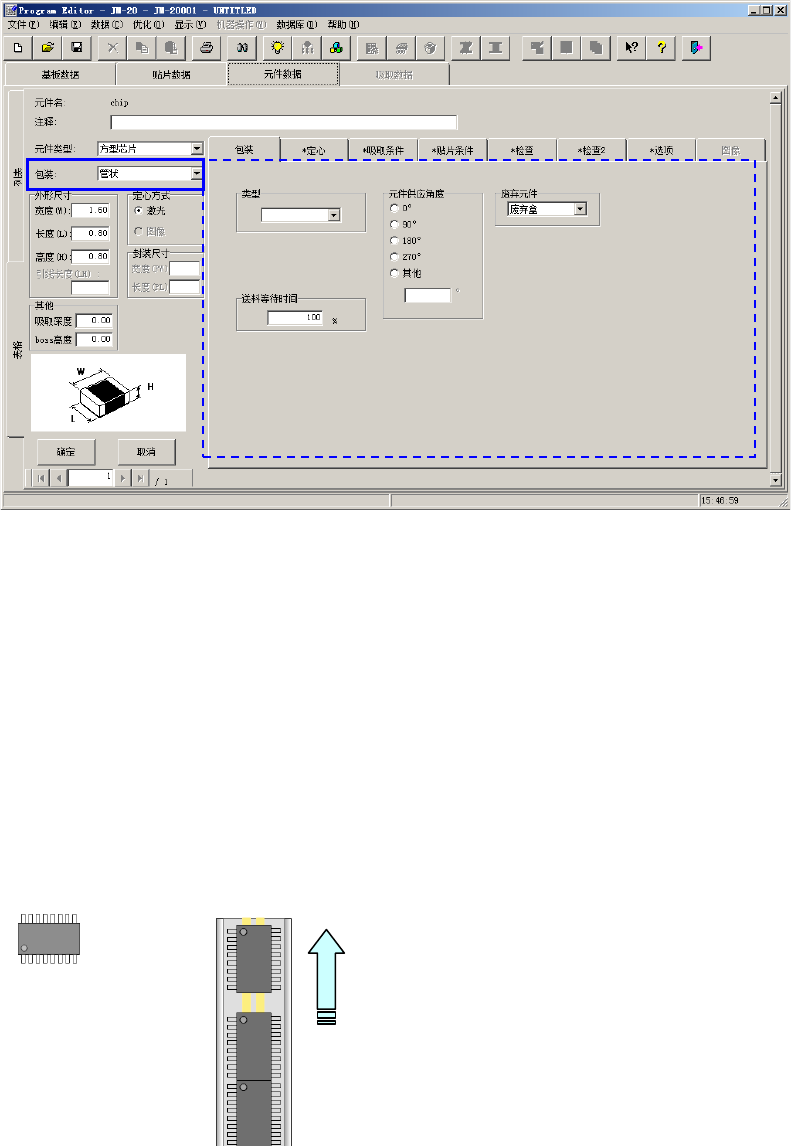

管状的输入方法
1) 类型
选择管状供料器的类型。
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势的倾斜角度。
详细内容请参见
「
4-1-4-2-2 包装（1）带状的输入方法 3）的元件供应角度」。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「4-1-4-2-2 包装（1）带状的输入方法 4）废弃元件」。
传送方向
角度定义
0
°
供应角度
270
°
EPU 使用说明书 第 4 章 制作生产程序
4-56
(3)

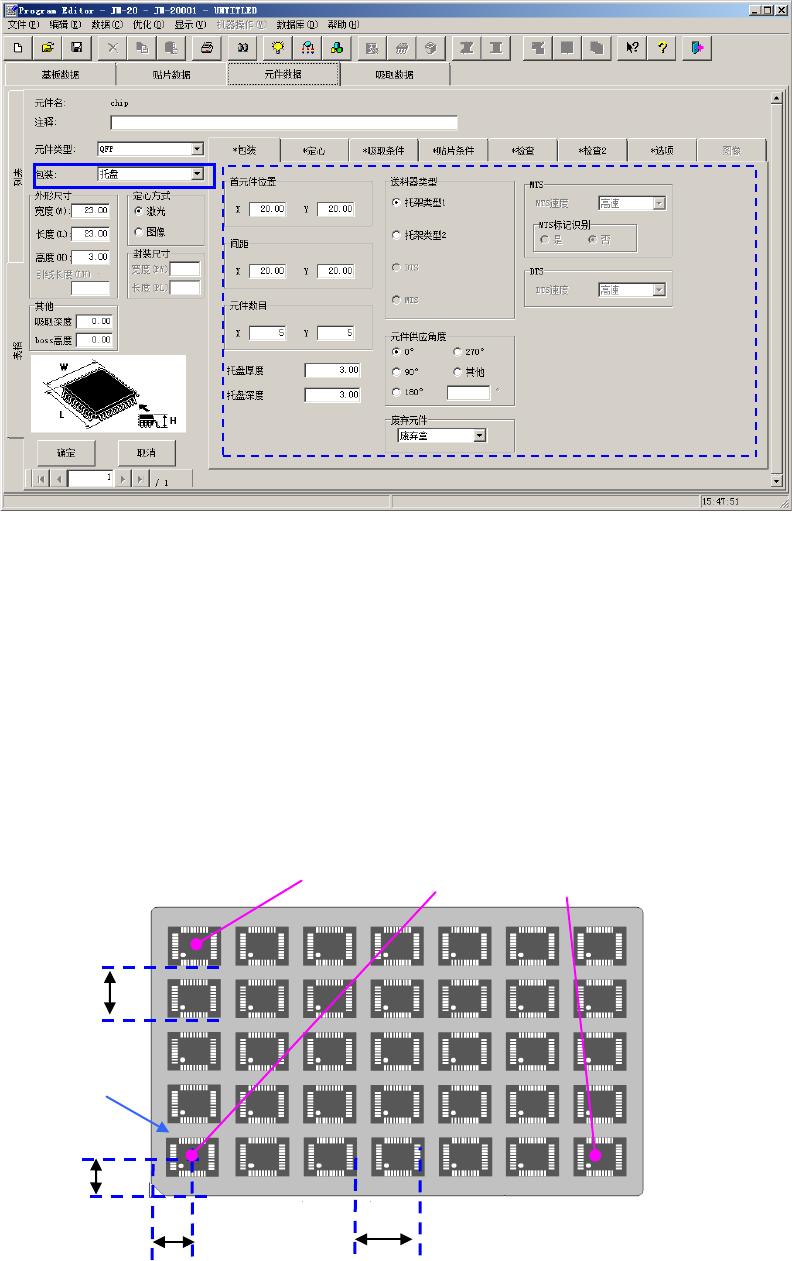

托盘的输入方法
1）首元件位置
输入从托盘外形到首元件的元件中心位置的尺寸(X、Y)。
2）间距
输入元件的间距(间距X、间距Y)。
3）元件数
输入横向、纵向的元件数(Xn、Yn)。
若决定了吸取数据/供应位置，则吸取数据显示为托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元件位置 X
首元件位置 Y
首元件
间距 X
间距 Y
(X2,Y2)
(X1Y1) (X3Y3)
