EPU 使用说明书 第 6 章 通用图像元件
6-36
Bottom View
1
3
2
4
5
列编号
1
2
3
4
5
6
行编号
① 「名称」
元件要素组要命名使用。变更时需指定该名称进行编辑。
名称自动地以连续顺序命名。
用户可利用 32 个字符以内的英文、数字字符重新命名。
·示例中未加改变的采用了自动连号。
② 「首元件要素的配置」
元件要素组的配置由元件要素组的位置(X、Y)和取向(θ)指定。
元件要素组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
·如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的
元件中心位置设定为与外形中心位置不同的坐标。
下图所示为将元件外形中心位置作为元件中心位置的情况。
◆准确地说，位置是指从元件中心到首元件要素的距离(偏移)。
元件要素组的取向(角度)基本上为0°。
右图给出了行与列的关系。
首(球、平面)元件要素为最左下角的(球、平面)元件要素的坐标。
·此配置不同于标准外周BGA元件的指定。
◆下图给出了示例元件中首(球、平面)元件要素的位置。
在(球、平面)元件要素的情况下，从元件中心位置看到的第1个球、平面的中心位置就是
首(球、平面)元件要素的坐标。
Bottom View
元件中心位置
(外形中心位置)
Bottom View
元件中心位置
(外形中心位置)
EPU 使用说明书 第 6 章 通用图像元件
6-37
③ 在「首元件要素的配置」中，示例为第 1 球面的顶端位置为(-6.0mm、-5.0mm)的情况下，输入：
X 偏移 ：-6.0
Y 偏移 ：-5.0
Z 偏移 ：0(不使用)
θ 偏移 ：0
· 容差通常设定为“0(零)”。
● 然后，设定元件要素组排列。
排列数据包括维度与列·行的间距、数量。
④ 「维度」
由于在球/平面元件要素的情况下变成 2 维，因此在「维度」中选择 2D。
(注)即使只有 1 列、1 行的配置也应指定 2 维。

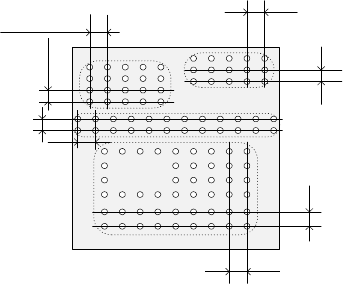

◆下图给出了各元件要素组的间距。
· 由于在示例元件中第1元件要素组有9列，因而输入「列」的「数量：9」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.5mm，则输入「列」的「间距：1.5」。
(注)只有1行的排列时，同样输入1.5。
· 容差通常设定为“0(零)”。
· 至于行，由于在示例元件中第1元件要素组有6行，因而输入「行」的「数量：6」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.27mm，则输入「列」的「间距：1.27」。
(注)只有1行的排列时，同样输入“1.27”。
· 容差通常设定为“0(零)”。
Bottom View
第 2 元件要素组
行间距
第 2 元件要素组
列间距
第 3 元件要素组
列间距
第 3 元件要素组
行间距
第 1 元件要素组
列间距
第 1 元件要素组
行间距
第 4 元件要素组
列间距
第 4 元件要素组
行间距
EPU 使用说明书 第 6 章 通用图像元件
6-38
⑤ 「版面检查」
目前未使用。
⑥ 「欠缺元件要素」
在示例元件中，第 1 元件要素组有球(平面)欠缺。
与 BGA/FBGA 相同，有球(平面)欠缺时，可指定球(平面)欠缺。
1 个元件要素组可指定 4 个球(平面)欠缺。
指定方法与 BGA/FBGA 相同，指定从球(平面)欠缺的列与行的起点开始连续欠缺的行列数。
·若示例元件从第 2 列开始连续欠缺 3 列，从第 4 行开始连续欠缺 2 行，则输入：
「列」的「开始」：2
「列」的「数目」：3
「行」的「开始」：4
「行」的「数目」：2
(注)球(平面)欠缺有 5 处以上时，对元件要素组进行分割定义。
● 经过上述步骤，即可完成元件要素组的设定。
● 接下来，定义此元件要素组的识别要素(元件要素)。
1 个元件要素组只能定义 1 个元件要素。即使定义多个也将无效。
在「元件要素」中选择追加。
