EPU 使用说明书 第 6 章 通用图像元件 6- 42 3. 元件实例 2 · 元件概要与 元件要素组 配置图 · 将输入数据汇总： 元件要素 组名 首元件要素 的配置 ( 排列 ) 欠 缺 元件要素 元件要素 偏移 元件 要素 尺寸 检查 ELG0001 X: 0 Y: -6 Z: 0 θ : 0 容差： 全部为 0 点 类型：边 基准位置：下面中心 元件要素极性：明亮 偏移： 全部为 0 容差： 全部为 0 照明数据： 透射照明 …
EPU 使用说明书 第 6 章 通用图像元件
6-41
6-5-3 外形元件类（元件要素组/元件要素格式）
■ 给出了外形元件类的数据输入例子。
1.
扩展图像画面
· 在「元件类型」中选择外形元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览」中选择追加。
2.
元件实例
1
· 元件概要与元件要素组配置图
· 将输入数据汇总后可得到：
元件要素组
名
首元件要素
的配置
(排列) 欠缺 元件要素
元件要素
偏移
元件要
素尺寸
(角) 备注
ELG0001 X: -8.25
Y: -27.6
Z: 0
θ: 0
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件要素极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
照明数据：
反射的标准设定
连续 2 分割识别
ELG0002 X: 8.25
Y: -27.6
Z: 0
θ: 90
容差：全部为
0
点
类型：角
基准位置：
左下的位置
元件要素极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0003 X: 8.25
Y: 27.6
Z: 0
θ: 180
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件要素极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0004 X: -8.25
Y: 27.6
Z: 0
θ: 270
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件要素极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
<元件监视器中的元件图像：仰视图> ＜俯视图＞
EPU 使用说明书 第 6 章 通用图像元件
6-42
3.
元件实例
2
· 元件概要与元件要素组配置图
· 将输入数据汇总：
元件要素
组名
首元件要素
的配置
(排列)
欠
缺
元件要素
元件要素
偏移
元件
要素
尺寸
检查
ELG0001 X: 0
Y: -6
Z: 0
θ: 0
容差：全部为
0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明数据：
透射照明
ELG0002 X: 6
Y: 0
Z: 0
θ: 90
容差：全部为
0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003 X: 0
Y: 6
Z: 0
θ: 180
容差：全部为 0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004 X: -6
Y: 0
Z: 0
θ: 270
容差：全部为
0
点
类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
<俯视图>
<元件监视器中的元件图像：仰视图>
EPU 使用说明书 第 6 章 通用图像元件
6-43
6-5-4 插入元件
说明元件类型「插入元件」的数据制作步骤。
元件类型为「插入元件」，定心方式选择为图像时，会打开通用图像的表格。

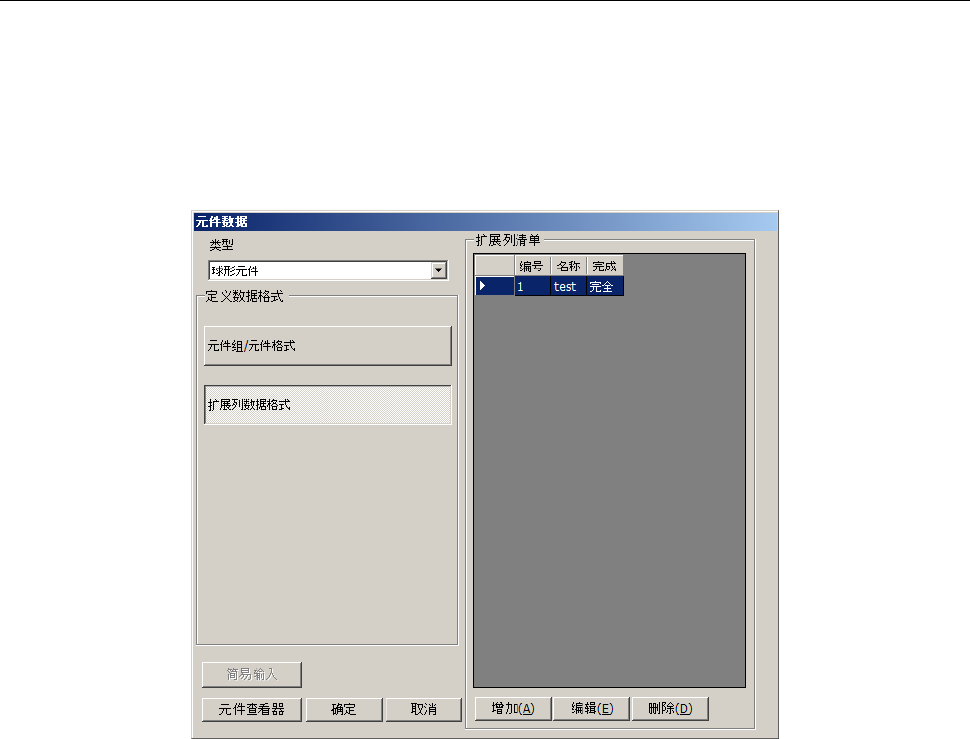

请在元件要素数据中选择类型为「球形元件」。
数据格式定义请选择「扩展列数据格式」。
将插入针（引脚）看作扩展列输入位置。输入方法与扩展列的输入方法相同。
管脚检查
管脚（引脚）检查，默认是已勾选的状态(元件类型为插入元件时)。
此功能可检查针脚的管脚（引脚）弯曲。
输入基板的通孔直径及元件的管脚直径，按下计算按钮，即可输入判定等级值。
判定等级可通过以下公式求得。
＊判定等级＝(通孔直径 － 管脚直径) / 2
对识别结果与 Location 的位置进行比较，如果差超过判定等级，则视为管脚弯曲错误。
发生此项错误后，视为可插入元件超出判定范围，按错误计数。
有关可插入元件判定为超出范围，详细情况请参见「JM20 使用说明书 CD 第 2 章 生产」 的
2-9-1 生产管理信息。
