EPU 使用说明书第 4 章制作生产程序 4- 171 1 ）在菜单中选择复制生产程序后，将打开 [ 打开文件 ] 画面。 2 ）请选择要展开的（展开源）生产程序，再按 [ 打开 ] 按钮。读入文件后，将打开如下画面，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并输入偏移量。偏移量的定义如下图所示。

EPU 使用说明书第 4 章制作生产程序

4-170

(19)

复制生产程序

采用复制功能，可将2种以上的生产程序进行结合。

在展开复制的生产程序中（上图的B），贴片数据中使用基准领域标记时，程序（B）的基板数据

的BOC标记将被当作基准领域标记处理。

<复制方法>

① 读入作为基准的生产程序。(上图、A 基板)

② 指定(读入)对电路展开复制的生产程序。(上图，B 基板)

③ 设定作为基准的生产程序的基板基准位置（原点）与展开复制的生产程序的基板基准位置（原

点）之间的差距(偏移 X、Y、θ)。

④ 展开复制。

基准数据

展开源数据

展开后的基板构成

单板基板

矩阵电路板

单板基板

非矩阵电路板

单板基板

复数基准电路

单板基板

矩阵电路板

单板基板

矩阵电路板

当单板基板或矩阵电路板分割数与电路间

距都相等，以及偏移量 θ 为 0°、180°时，可

作为矩阵电路板展开。

非矩阵电路板

单板基板

复数基准电路

单板基板

非矩阵电路板

单板基板

矩阵电路板

单板基板

非矩阵电路板

单板基板

复数基准电路

单板基板

*1：当可在矩阵电路板中展开时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问提示

信息。

另外，当电路重合时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问提示信息。

EPU 使用说明书第 4 章制作生产程序

4-171

1）在菜单中选择复制生产程序后，将打开[打开文件]画面。

2）请选择要展开的（展开源）生产程序，再按[打开]按钮。

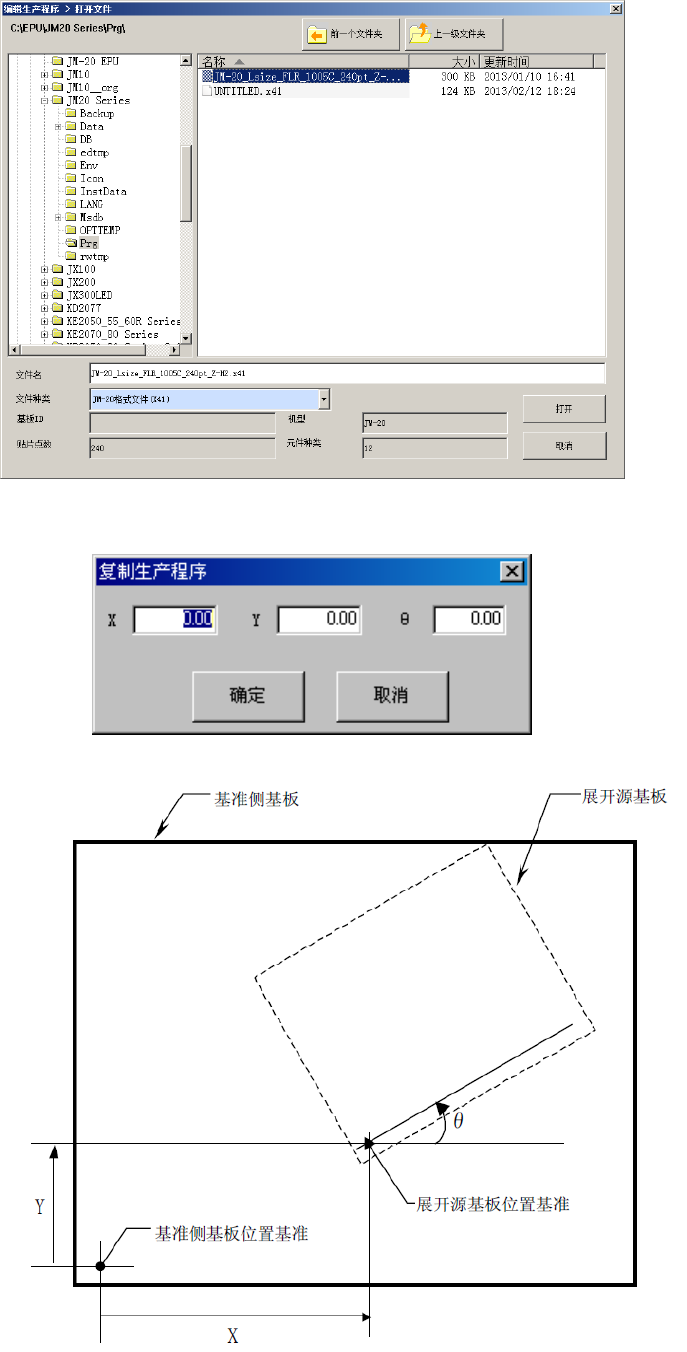

读入文件后，将打开如下画面，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并输入

偏移量。

偏移量的定义如下图所示。

EPU 使用说明书第 4 章制作生产程序

4-172

4-3-1-2 列表画面的功能

在编辑程序的各种列表画面上，可以调整单元格的宽度，使用数据排序功能。

（1）调整列表画面上的单元格宽度

在贴片数据等列表画面上，可以调整单元格的宽度。

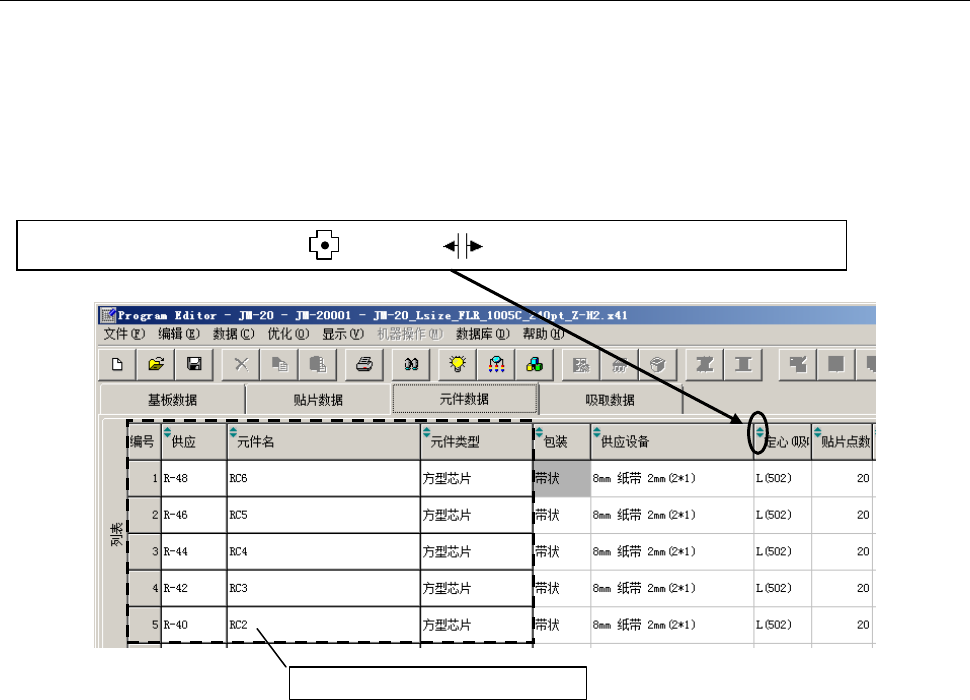

当光标呈十字型时，把光标移到列的标题行（显示项目名称区）单元格边线附近。当光标的左右

都变成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。

但是，在元件数据列表画面上已标有元件名称、元件种类等的，即使画面滚动也固定显示的部分，

该单元格的宽度已经固定化，不能变更。

光标在单元格边界从十字型 ( ) 变成( ) 时拖拉光标，调整单元格宽度。

不可调整单元格宽度的区域
