EPU 使用说明书 第 4 章 制作生产程序 4- 156 4- 3 其他功能 4-3- 1 编辑 4-3-1- 1 编辑菜单 该功能是制作程 序的辅助功能。 ※ 范围选择 要剪切或复制时 ，请先选择要删除或 复制的范围， 再进行操作。 范围选择以行为 单位操作。 选择范围的方法 鼠标 拖拽鼠标，则被 选择的行呈反色显示 。 键盘 按住 [SHIFT] 键的同时， 按下 [↓] 或 [↑] 键，则被选 择的行呈 反色显示。
EPU 使用说明书 第 4 章 制作生产程序
4-155

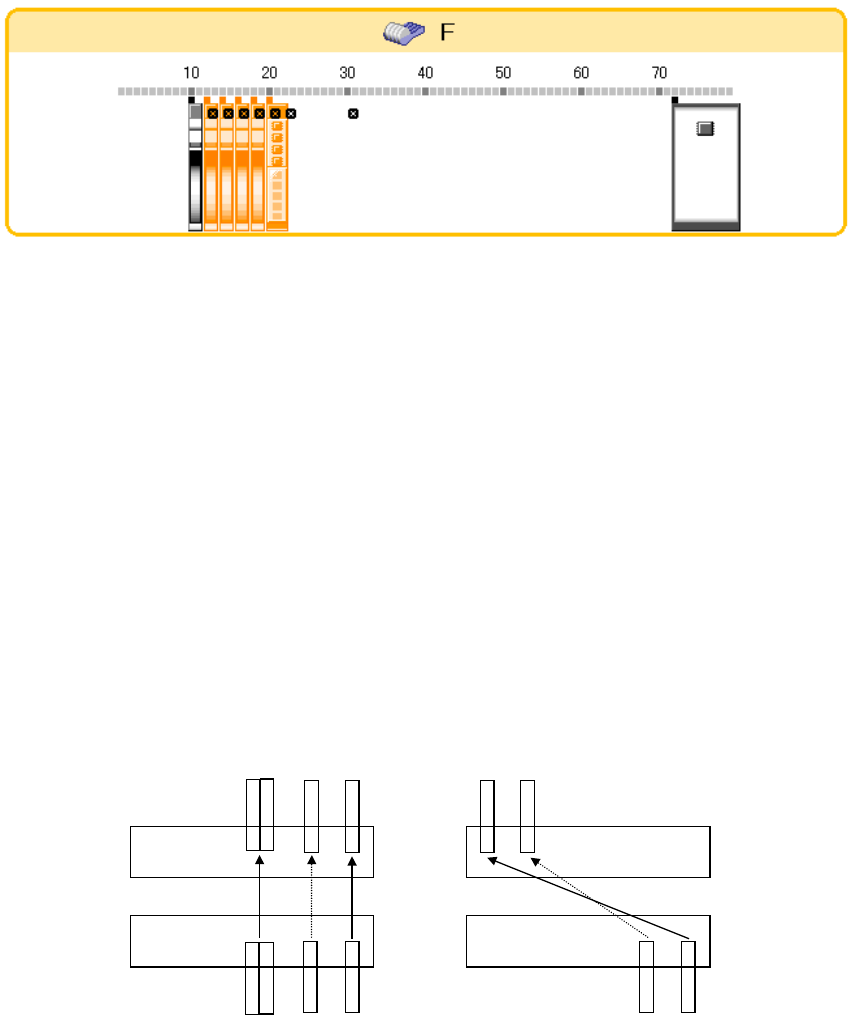

6) 显示Head图像
勾选操作按钮的[Head图像]按钮时，即可显示出鼠标光标所对准的Head图像。
Head图像显示模式以图像形式显示Head间隔。
把鼠标光标对准供料器台架的图像时，Head图像显示橙色表示有可能进行同时吸取的供料器。
把供料器对准Head间隔进行配置，即可按指定同时吸取。
7) 按线对称或点对称移动/复制
拖拽供料器，在反色显示的状态下，按[线对称]或[点对称]按钮，进行移动。
在[复制]按钮被勾选的状态下，则进行复制。
当选择前面的供料器时将移动/复制到后面，选择后面的供料器时则把供料器移动/复制到前面。
（托盘元件不能复制）
另外，在复制目标上如果已分配有元件时，不能进行复制。
●按线对称复制
将供料器移动/复制到前后孔编号的相对位置上。
●按点对称复制
将供料器移动/复制到对称的孔配置上，使前/后的统一更换（台）可相互使用。
②
①
②
線対称でｺﾋﾟｰした場合
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R
-5
R-1
F-71
F-71
①
按线对称复制时 按点对称复制时
EPU 使用说明书 第 4 章 制作生产程序
4-156
4-3 其他功能
4-3-1 编辑
4-3-1-1 编辑菜单
该功能是制作程序的辅助功能。
※
范围选择
要剪切或复制时，请先选择要删除或复制的范围，再进行操作。
范围选择以行为单位操作。
选择范围的方法
鼠标
拖拽鼠标，则被选择的行呈反色显示。
键盘
按住
[SHIFT]
键的同时，按下
[↓]
或
[↑]
键，则被选择的行呈
反色显示。
EPU 使用说明书 第 4 章 制作生产程序
4-157
(1)
剪切
剪切被选中的行。
* 本项命令，在使用排序功能时不能选择。
(2)
删除
删除被选中的行。
* 本项命令，在使用排序功能时不能选择。
(3)
复制
将选中的行登录到内存中。要粘贴在数据中时，请执行下列粘贴命令。
(4)
粘贴
用上述复制命令所选择的行的数据被粘贴。

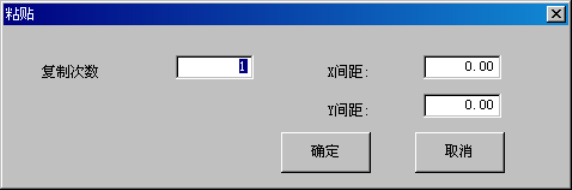

并且，如用贴片数据选择粘贴命令，会显示如下画面。
1)复制次数 ：指定复制次数。
2)X 间距 ：指定贴片位置在 X 方向的间距增、减。
3)Y 间距 ：指定贴片位置在 Y 方向的间距增、减。
4)确定 ：执行粘贴。
5)取消 ：中止粘贴。
