2 Kurzbeschreibung
2.1 Überblick
18 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
2.1 Überblick
2.1.1 SIPLACE SX1/SX2 V3-Übersicht

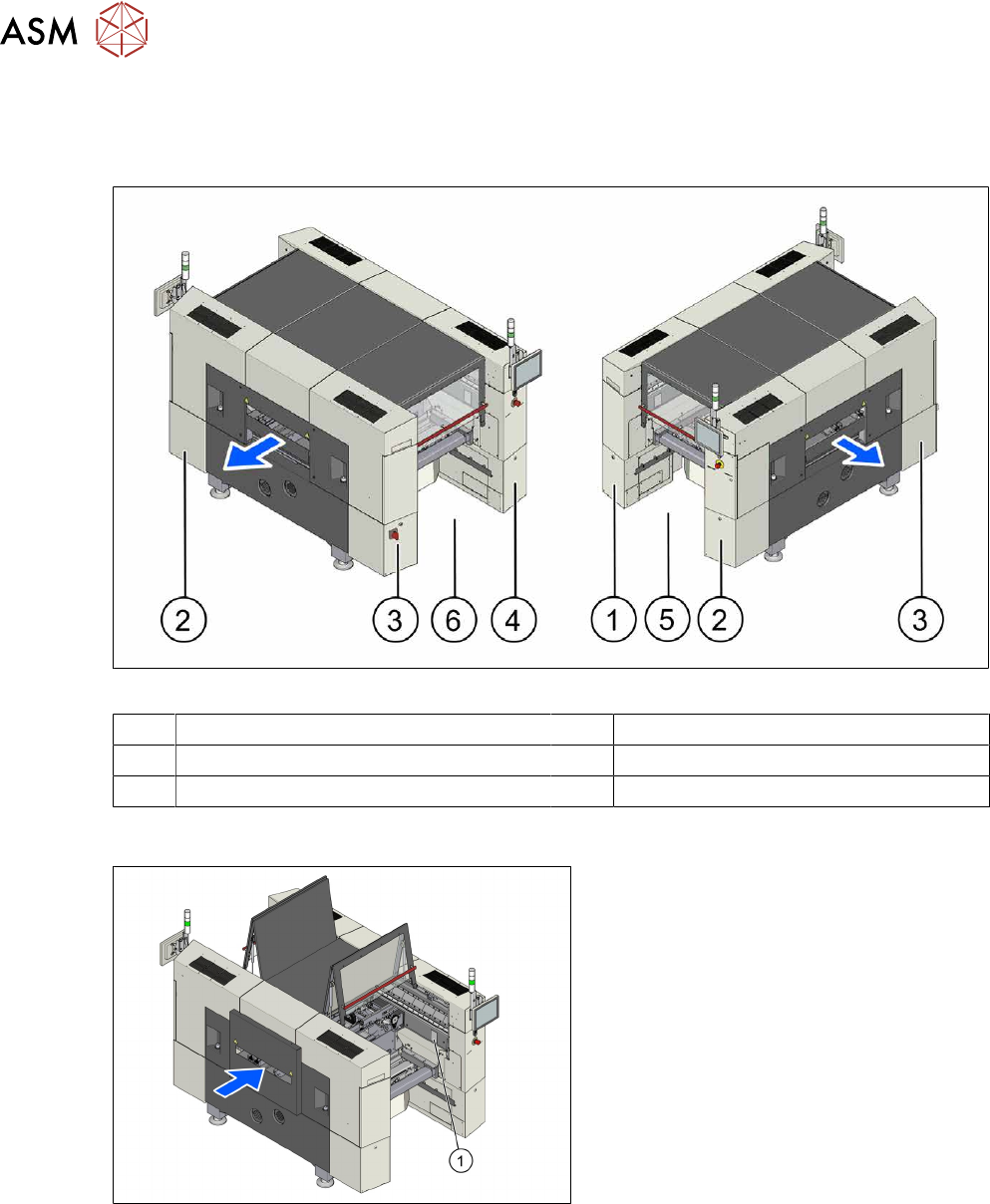

Abb.5: Übersicht
1 Sektor 1 (Pneumatikeinheit) 2 Sektor 2
3 Sektor 3 (Stromversorgung) 4 Sektor 4
5 Stellplatz 1 6 Stellplatz 2
2.1.1.1 Seriennummer des Moduls
Abb.6: Seriennummer
Die Seriennummer Ihres Bestückautomaten
finden Sie auf dem Typenschild(1)
.
2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
19
2.1.2 SIPLACE Twin VHF
Abb.7: Twin VHF
VHF-Twin-Modul [03096701-xx]
1. Kopf-Hauptplatine
2. Luftfilter
3. Rückholeinheit
4. Druckregelventil
5. Kamera-Sichtblende (maschinenab-
hängig)
6. Z-Achse
2.1.2.1 Teileübersicht Twin VHF
Abb.8: Teileübersicht Twin VHF - 1
1. Kopf-Hauptplatine [03104106‑xx]
2. Zugentlastung [03098048-xx]
3. Pneumatik Drehversorgung
[03004609‑xx]
4. Steuerkabel [03102124-xx] mit Flach-
bandhalter [03104023-xx]
5. Lesekopf Z-Achse [03090205-xx]
6. Stecker-Klemmstück [03005851-xx]
7. Z-Achse
2 Kurzbeschreibung
2.1 Überblick
20 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Reconfiguration Kit Twin VHF mit Portal
Reconfiguration Kit Twin VHF with Gantry 06/2020
Abb.9: Teileübersicht Twin VHF - 2
1. Luftfilter komplett [03051420-xx]
2. Flachbandleitblech [03100959-xx]
3. Digitales Druckregelventil
[03058802‑xx]
4. Rückholeinheit [03101743-xx]
5. Puffer an der Rückholeinheit
[03091163‑xx]
6. Anschlag Rückholeinheit [03101730-xx]
2.1.3 Portal 40 mm mit SIPLACE Twin VHF
Abb.10: Portal 40 mm mit Twin VHF
Die Option "Twin VHF 40 mm Bauelemente"
benötigt ein neues Portal, welches höher als
die Standardportale ist. Die Maschine
erkennt das Portal automatisch.
Diese Portale können nur mit dem Twin
VHF-Kopf verwendet werden. Andere Köpfe
sind an diesem Portal nicht möglich.
1. Twin VHF – Segment 1
2. Twin VHF – Segment 2
